粉末烧结石墨模具：一片锥形型腔排下去，为什么"每个腔都一样"比"开得出腔"更难？

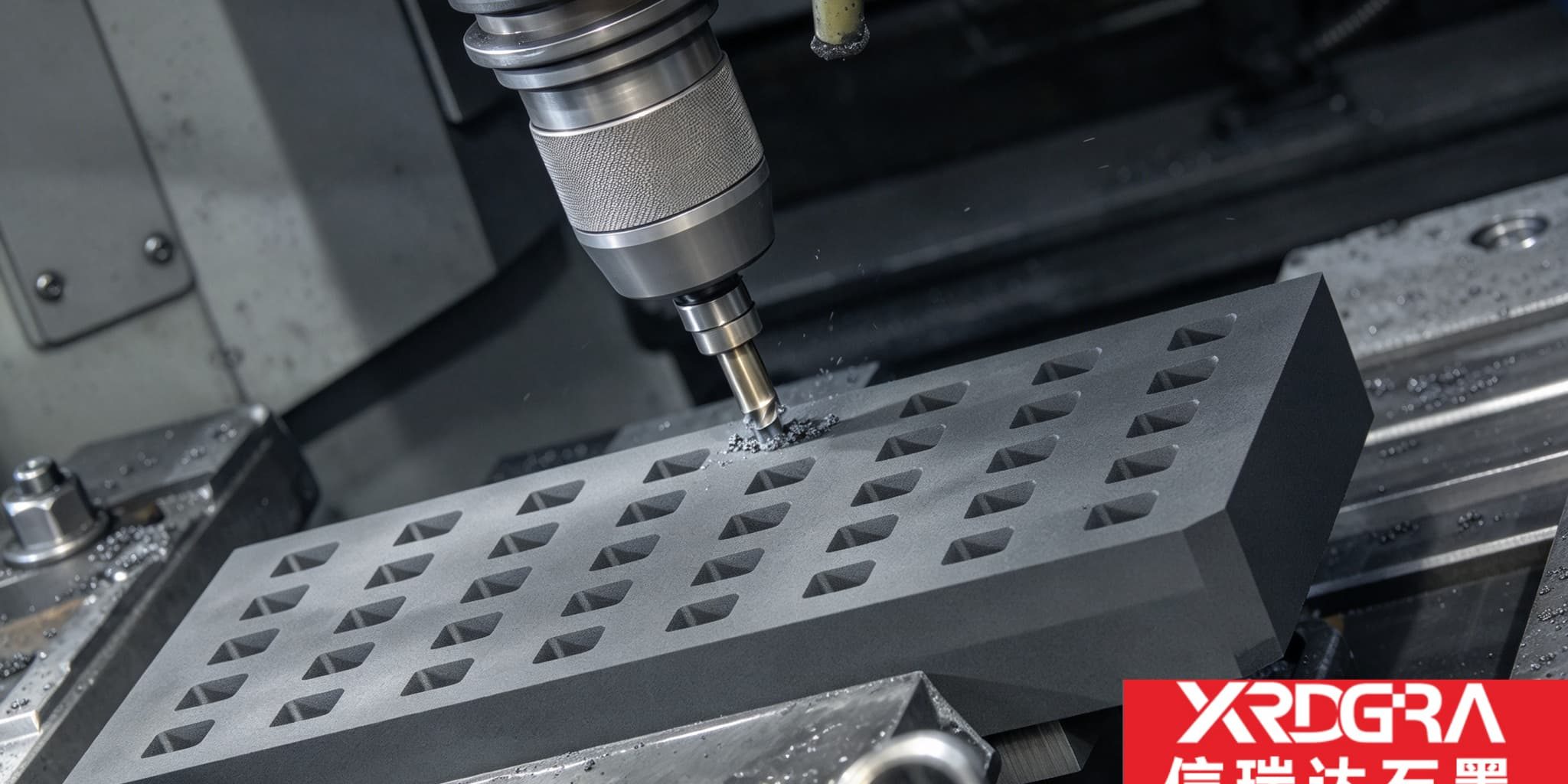

这类件的典型形体，是一块长方形石墨料，板面上成片排着锥形型腔——腔口开得宽、往下渐收，腔与腔之间留下一道道筋；板面一角另有一列圆孔，多用于定位或紧固。它不托料，也不靠孔排气，装的是粉料本身：一腔一份粉，一炉多份同时成型。这篇文章先把它和相邻的几类石墨件分开，再讲为什么这一段工序用石墨做型腔、腔阵列上真正要守的是哪几件事、加工端常被低估的几处，以及选型、验收与使用边界。

信瑞达石墨 · 技术专栏

一、先把它和相邻的几类石墨件分开

烧结工序里的石墨工装件有好几种，彼此挨得很近，先把这件的位置摆正，后面的账才讲得下去。

• 承烧板、承烧盘：把工件托起来，自身基本不装料，讲究的是平整、不变形、不粘料；
• 石墨盒子、石墨舟、石墨匣钵：一个大腔装一堆料或一堆压坯，讲究的是腔体规整、壁厚均匀、排气顺畅；
• 带贯通孔阵列的烧结石墨模具：与压头、芯棒、顶杆配合，孔负责排气，或者让杆件穿过去，讲究的是孔径、孔距与孔壁完整；
• 本文讲的这一类：板面上成片排着不贯通的型腔，一个腔装一份粉料，一炉装多份、同炉烧成。

前几类与这一类的差别，不只是"腔多腔少"。前面那些是一个腔装一堆，装料按重量、按体积算；这一类是很多腔各装一份，每一份的量、外形、致密度都要靠腔去定。装一份料进去，出来的就是一件坯：腔大了，坯件重一点、松一点；腔小了，压不实、还容易脱不出。

所以它真正的门槛不在"能不能把腔做出来"，而在腔与腔之间是不是一个样。腔的尺寸差一点，坯件的重量与致密度就差一点，烧结时的收缩量跟着差一点，落到成品上的尺寸分布也就拉开了。这也是这类件通常一件一图的原因——腔的数量、排列、单腔形状与深度，都跟着产品走，没有可以照抄的通用值。

二、这一段工序，为什么用石墨做型腔

能做型腔的材料不少，石墨在粉末成型与烧结这一段被大量使用，是几样特性凑在一起的结果：

• 高温下尺寸稳：受热后变形小，腔口与腔深的尺寸相对好保持，多腔件的一致性才有基础；
• 抗热震：进出炉、升降温常带急冷急热，材料要扛得住这个反复，降低开裂倾向；
• 不污染粉料：真空或保护气氛下不与料反应，也不容易带进金属杂质，对纯度与成色卡得紧的产品比较友好；
• 脱模友好：石墨与多数粉料不易粘结，自润滑性也较好，脱模时对坯件的拉扯相对小，腔壁对坯件的划伤也少；
• 导热均匀：把热量较均匀地传到每一份料上，对一炉之内、腔与腔之间的一致性有实际帮助；
• 可加工成片腔：铣、钻、磨都能上，成片的锥形腔、不同的腔深与腔距都能按图做出来，这是金属模与耐火模不容易做到的；
• 自重轻：装卸、装炉省力，也便于把板子做得更长、腔排得更多。

这些优势有一个共同前提，是真空或保护气氛。处在氧化性气氛下持续高温，石墨的损耗会明显加快，腔口这类边角位置往往先受损——这一点在边界一节还会专门讲。

三、腔阵列上真正要守的是哪几件事

这类件的图纸上，尺寸很多，但真正决定好不好用的，集中在下面几处。

其一，腔与腔的"一样"。这是全件的核心。它拆开看是四件事：腔口尺寸一致（决定装粉的容积与坯件外形）、腔深一致（决定坯件的厚度）、腔底平整（决定坯件底面的贴合与放置稳定性）、腔位准确（决定腔与腔的相对位置，以及整片腔与板边、与那列圆孔的相对关系）。这四件事单独看都在公差里，合起来才叫"一片腔是一个样"。装粉的时候，操作是按腔装的，腔不一样，装进去的量就不一样，后面怎么调都绕不开。

其二，腔壁为什么带锥度。锥度不是设计习惯，是成型与烧结两段工序一起提出的要求。成型这一段：粉料在腔内被压实，腔壁若是直的、甚至上小下大，脱模时坯件与腔壁整圈摩擦，轻则拉毛，重则带裂。烧结这一段：粉料在高温下会收缩，坯件尺寸往下走而腔不动，收缩量留得不够，坯件就被腔壁箍住。锥度是给这两件事留出的余量。锥度偏小，脱模使不上劲；偏大，坯件侧壁的形状又跟着走形，一炉的尺寸基准也跟着松。所以锥度通常不由模具方单独定，得跟产品图纸、粉料特性与收缩规律放在一起看。

其三，腔与腔之间的筋。腔排得越密，一炉装得越多，这笔账很有吸引力；但筋不能一味做窄。它承担着板面的整体刚度，太窄，板在装炉、受压、反复热循环时容易从筋处起裂。石墨偏脆，窄筋在加工与清腔时也容易崩边，崩掉一处，相邻两个腔的口部尺寸都跟着受影响。筋的厚度还在影响相邻腔之间的传热：筋厚，腔间的热流通道宽，腔与腔的温差相对小；筋薄，局部热容小，升温时更容易被拉开差距。密排与筋厚之间，是要权衡的。

其四，板面一角的那列圆孔。不是每件都有，出现时通常承担三类任务：与料框、夹具对位的定位孔，用于固定或连接的紧固孔，或者装卸时的吊装孔。这类孔的技术点在相对位置——它与型腔阵列、与板边的关系要准。孔位偏了，整块板在工装里就就不到位，型腔与上方的压头、料框对不上，一片腔就白开了。具体承担哪一类，按图纸与装配关系确认。

其五，板厚与底面。板子放在炉膛底或垫板上，底面不平，整块板的受热与承力就分到不同区域去；板厚偏薄，热态下的挠曲会让腔底与坯件之间出现局部间隙。板厚是按装炉方式、承重量与热循环次数定的，不是越厚越稳——越厚，热容越大，升降温的跟随也越慢。

其六，腔口与腔底的过渡。腔口做倒角或小圆角，一是减少进出刀时的崩边机会，二是清腔时不容易留死角，三是取放坯件时不刮料。腔底与腔壁的转接处同理——尖角在石墨上是应力集中点，在清腔时也是残粉的藏身处。这些圆角与倒角值通常直接写在图纸上。

一句话概括这件的逻辑：板面负责排布、筋负责刚度与传热、型腔负责定型、锥度负责脱模、圆孔负责就位准确、圆角负责耐用。六处都按图做准，一块多腔板才谈得上好用。

四、加工端，多腔件常被低估的几处

这类件的加工难点不在单腔，在"一片腔"。下面几处，是报价与交期之外真正决定成败的地方。

• 腔的一致性靠刀具管理，不靠事后测量。整片腔通常由同一把刀走完，刀在走的过程中一直在磨。磨损量会直接反映成腔口尺寸与腔深的漂移——开头的腔偏大、后面的腔偏小，逐个量都在公差带里，整片摆在一起却是一条趋势线。等装粉时，这份料进了大腔、那份进了小腔，烧出来的坯件重量与致密度就有了系统性差异。可行的做法是把换刀时机写进工序、分段留出复检、必要时把腔分成几组、各自用小批首件校准，而不是等全片做完再挑；
• 基准统一。板面、腔阵列、圆孔往往分几次装夹。基准不统一，腔位与孔位就会漂，尤其是腔与孔的相对关系——这两组特征通常不在一次装夹里完成；
• 崩边控制。石墨脆，铣锥形腔时腔口是尖角，进出刀的一瞬间容易掉一小块。腔口崩掉一点，容积就变了，脱模也容易带料。加工顺序、进给方式与刀具锋利度都得先想清楚；
• 让刀与振动。腔深、腔窄、刀具伸出长的时候，会出现让刀，量出来的腔壁是斜的、腔底不平。这类偏差用卡尺看不出来，要靠塞规、样板或者三坐标去发现；
• 夹持力度。薄板或长板夹得过紧，松夹之后会回弹，平面度跟着跑；夹持点也要避开日后要参与配合的那一段；
• 清粉。腔多、腔底有转接圆角，石墨粉藏在里面。清不到位，装炉后残粉落到坯件上，就是一处分层或者硬度异常。多腔件的清粉工作量随腔数走，这一笔要算进工时；
• 检验口径。腔口、腔深怎么测，用不用专用样板，量具的测量力控制在什么程度，提前约定比事后争论省事——石墨偏软，卡尺夹得重一点，读数就不一样。

把这些放到一起看，小批量的单腔件和成片型腔的多腔件，差别就很直观：

要算的账	单腔或少腔件	成片型腔的多腔件
成本重心	以单腔的加工精度为主，试做一件代价可控	机加工时随腔数上升，刀具消耗与清粉工时占比明显抬高
精度风险	主要看单腔的尺寸与脱模	单腔合格不等于整片合格，腔与腔的偏差趋势成为主要风险
工序安排	一次装夹基本能覆盖	需分段留复检、按刀具寿命切段，必要时分组校准
检验方式	常规量具即可	需样板或专测工装，抽样要覆盖板的两端与中间
试错成本	打一件试样，代价可控	一块板报废，搭进去的是材料、机加工时与交期，节奏宜放慢一点

五、主要用在哪些地方

应用领域	型腔承担的事
粉末冶金	一份粉料一腔，成型与装炉定位合在一块板上
硬质合金	对腔的一致性与腔壁表面要求较高，脱模后直接进入烧结
超硬材料与磨具	磨料与结合剂分腔装填，多腔同炉烧成
磁性材料	成型腔阵列，控制单件重量与外形的一致性
陶瓷与电子元件	素坯成型，腔的尺寸分布影响烧结后的成品尺寸分布
化工与催化剂	成型粒料或载体，腔形决定颗粒的外形与堆积方式

凡是需要"把一份份粉料定量装起来、再一起送进炉子"的工序，这类型腔板都有出场的机会。至于某台设备该用多大的板、腔怎么排、单腔什么形状，都要结合产品图纸、粉料特性与装炉方式来定。

六、使用边界：氧化、积粉、磕碰，三件事要盯住

石墨怕的不是热，是热加氧气的组合。这一条对型腔板同样成立，也是它多用于真空炉与保护气氛炉的原因。

石墨在空气等氧化性气氛、温度持续偏高时会发生氧化损耗。腔口、腔底转接这类比表面积大的位置往往先受损，腔口一旦变大变钝，出件的尺寸与重量就跟着飘。真空或惰性气体保护能避开这个问题；若要在含氧环境使用，需要对损耗有预期并做相应防护。

除此之外，还有两件事要盯：

• 积粉与结垢。烧结过程中挥发的成型剂、粉料残渣会逐渐沉积在腔壁上。清了，腔尺寸能保持；不清，等于腔在慢慢变小——小到一定程度，装粉量不够，坯件重量先掉。建议按炉次定期清腔与检查，必要时复检腔口尺寸；
• 磕碰。石墨脆，腔口尤其怕碰。装取、清腔时磕掉一处腔口，那一腔的出件就不合格了，整块板可用的腔数也跟着少一个。板角与腔口是防磕碰的重点位置。

还有两处是使用侧的事，但和石墨件直接相关：一是装粉量，腔做的是一致性，装的是多少还得靠现场形成稳定的操作；二是热膨胀，板与料框、垫板、压头之间的间隙，要把升温后的变化一并算进去，冷态刚好、热态顶死或者晃荡，都不行。

再就是它的消耗属性。型腔在反复清腔、热循环与脱模摩擦之后会慢慢失准，与其硬撑到整批出件开始波动，不如按消耗件定期检查、到点更换，反而更省——一块板的钱，通常比其他件一起带坏、或者整批坯件报废要轻。

七、关于信瑞达石墨的粉末烧结石墨模具

信瑞达石墨专业生产石墨与石墨制品已有 30 年，在型腔类、成片腔阵列类石墨件的按图加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控腔口尺寸、腔深、腔位、筋厚与孔位这些关键公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。位于河南平顶山宝丰的厂区既有石墨材料产能，也有机加工产线，型腔板的备料与加工可在厂内配套完成。

可承接粉末烧结石墨模具及各类多腔石墨工装件的定制，支持来图来样与小批试样。较稳妥的推进方式，是先把产品图纸、粉料特性与收缩规律、装炉方式与气氛条件说清楚，再据此匹配石墨牌号与腔形方案；图纸或工况尚不明确的，先做单件或小批验证，跑通一轮之后再放量，试错成本相对可控。

写在最后

粉末烧结石墨模具看着就是一块板上挖一片坑，但它身上压着的是一笔"一致性"的账：单腔做准不难，难的是几十个腔从头到尾一个样——而这恰好又是装粉与烧结要紧的依赖。这笔账一半在加工端，靠刀具管理、基准统一与分段复检守；另一半在使用端，靠清腔、防磕碰与气氛控制守。实际采购时，把产品图纸、粉料特性与装炉方式先摆清楚，再谈腔形、牌号与检验口径，是较稳妥的路径；具体工况仍建议结合实际参数与图纸确认。
