石墨滑片：一块被设计来磨掉的件，难在让磨损只落在它身上

设备里凡有一对相对滑动的面，通常会把其中一面做成可拆可换的薄片——磨坏了换一片，比修导轨、修轴划算得多。这块片因此不是为了“耐磨”而生，恰恰是为了“先磨”。于是它的图纸上，真正要写清的不是硬度，而是工作面平不平、纹路顺不顺、孔距准不准、棱边钝不钝：这四件事决定了磨损落得均不均匀，也决定了对偶件能不能保住。

撰文：信瑞达石墨分类：石墨应用 / 定制加工件

把话说在前面：滑片是一个容易被误解的零件。多数人拿到它，先问耐磨不耐磨；而在设计它的那台设备里，它本来就被安排成先磨掉的那一件。导轨、轴、缸体这些件更换代价高，滑片更换代价低，所以让磨损集中到滑片上，是一笔算得过来的账。这样一衡量，滑片的“好”就有了具体的含义：磨得均匀、磨到限就换、换上去对偶件还在尺寸内。下面从这块片的几处结构说起，把它在设备里实际要扛的账理一遍。

一、先归位：滑片是整副摩擦副里可以换掉的那一半

一副相对滑动的配合，总是一硬一软、一大一小、一贵一便宜。滑片通常站在“软、小、便宜”这一侧。它被螺栓固定在移动件上，靠一个工作面贴着对偶件的导轨面或支承面往复或旋转滑动。

这个定位决定了三件事，后面所有的讨论都建立在这三条上：

• 它的失效是被允许的：磨薄、磨出沟、局部崩边，都属于正常消耗，不是质量事故。真正的事故是它把对偶件一起磨坏。
• 它的寿命按“还剩多少”算，不按“坏没坏”算：所以图纸上要给出磨损到限的判据——厚度剩多少、沟深到多少、间隙大到多少，而不是等它裂了再说。
• 它的精度要求指向“装上去贴合”：不是单件好看，是装到那台设备上、拧紧螺栓之后，工作面还能平、还贴着。

按用法粗分，这类件常见于几处位置：直线导轨与导向座之间的滑动面、往复运动件的支承与托垫、闸板与插板的导向片、真空泵与压缩机的旋片、以及某些机械密封的滑环。各处受力方向与介质不同，图纸差别不小，具体以使用方结构与图纸要求为准。

二、为什么这个位置会用石墨：让磨损落到该落的地方

金属对金属干摩擦，麻烦的地方不是磨得快，而是会咬。两片同种或相近的金属在缺油、高温、低速重载的条件下贴着走，局部微凸体焊在一起，再被撕开，表面越撕越糙，到头来不是磨下去，是整块剥落。石墨在这里的作用，是把这一层“咬”的关系换掉。

• 它自己在对偶面上铺一层：石墨在滑动中会把极薄的石墨层转移到金属表面，形成一层固体润滑膜。这层膜让摩擦发生在石墨与石墨之间，而不是金属与金属之间，摩擦系数降下来，咬合也就没了。
• 它不用油：高温、真空、洁净、免维护的场合，油进不去或者不能进，石墨的自润滑就成了少有的选项。
• 它先磨损：这是它的价值所在。石墨硬度低，磨损发生在它身上；等到磨到限换一片，导轨还是原来的尺寸。
• 它耐温、导热：摩擦热在滑片上产生，石墨的导热能力把这部分热摊开、导走，避免局部过热把润滑膜烧掉。

反过来说，如果一片滑片“特别耐磨”，耐磨到磨损转嫁到导轨上，那对这台设备是坏消息。所以选材时追求的不是越硬越好，而是让磨损可控地发生在滑片这一侧，同时把磨下来的东西处理掉——石墨磨下来是粉，粉留在摩擦面里就变成磨粒，这是另一笔账，后面单独说。

三、一块片上的三处结构，各自管一件事

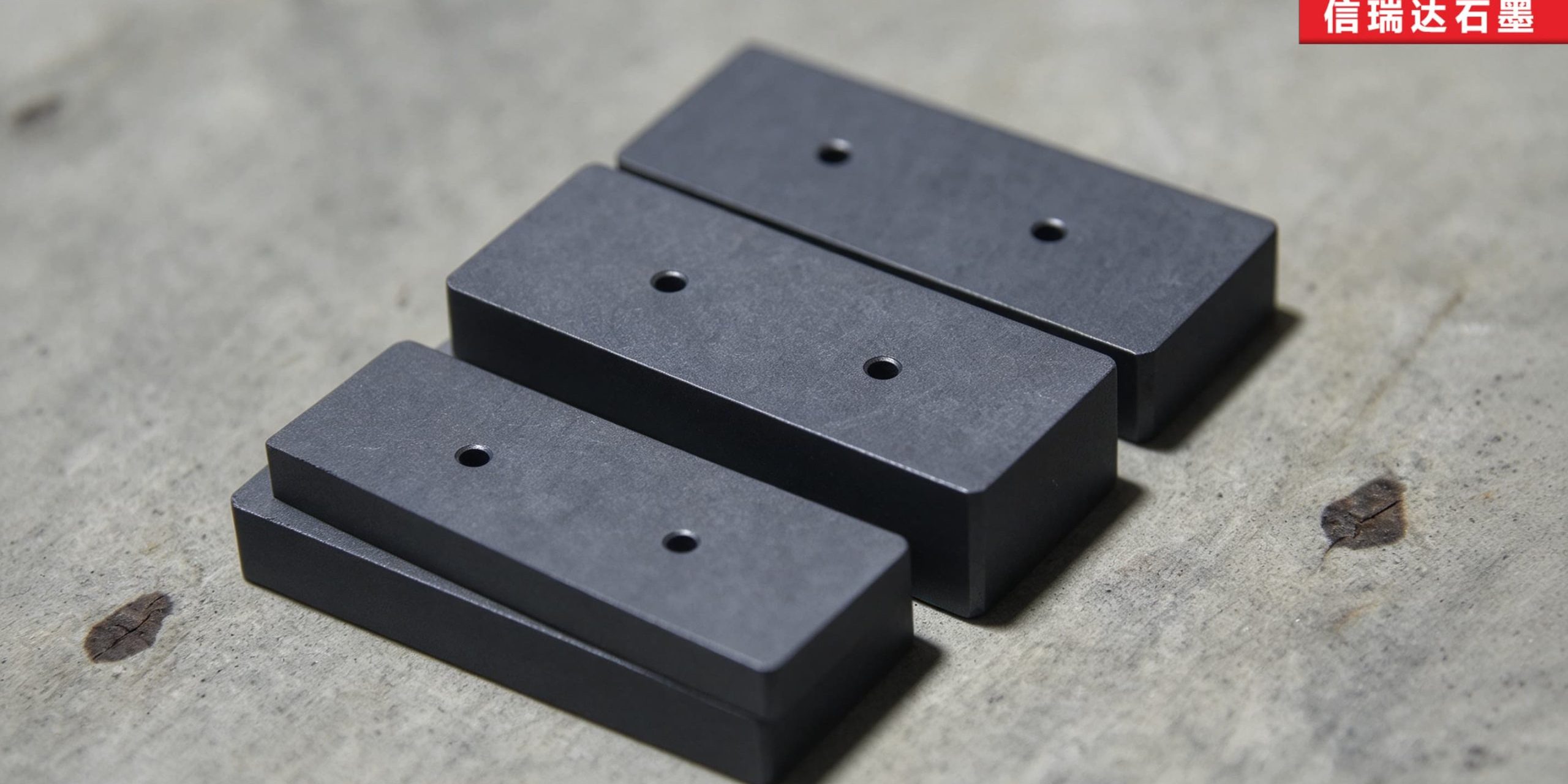

这类滑片的形状不复杂：一块长方片，一面是工作面，另一面或一侧做出台阶，片上开两个孔。三处结构各有一个明确职责，谁含糊了都会在现场变成麻烦。

• 工作面：真正贴着对偶件滑动的那一面。平面度、粗糙度、纹路方向都在这一面上。它决定了接触是不是均匀。
• 台阶：管定位与限位。台阶的一侧抵住槽壁或挡边，滑片就不会在槽里转动、不会沿侧向窜动；台阶的深度还常常用来给螺栓头或压板让位，避免紧固件高出工作面被刮。台阶一旦做浅了，滑片靠不实，等于让螺栓去承担定位；做深了，工作面悬空，受压时片会“点头”。
• 两个孔：管固定。孔是通孔还是沉孔、孔口倒不倒钝、孔与螺栓留多大间隙，这几项直接决定拧紧之后片会不会翘。

一处容易被忽略的分工：定位交给台阶，紧固交给螺栓，两件事不要互相顶替。用螺栓去过盈定位，石墨的孔边先被压溃；用台阶去承担紧固，台阶根部的尖角就成了裂纹起点。

四、工作面：平面度与平行度之外，还有纹路方向

工作面是滑片的全部价值所在。它的几何要求通常写成三条：平面度、与背面（安装面）的平行度、表面粗糙度。前两条决定贴合，第三条决定磨合期的长短。

平面度管的是接触面积。一片中间凸、四边低的滑片，装上去只有中间一条带在受力，比压成倍升高，磨得飞快；反过来中间凹，四周先接触，边缘承压，容易崩边。两种都不是“磨坏”，是一开始就没贴合。

平行度管的是装上去之后还平不平。片本身很平，但两面不平行，螺栓一拧，片被压成楔形，工作面跟着歪。这一项在单件检验时看不出来，装到设备上量间隙才露。它比平面度更值得写进图纸，因为它把“加工”和“装配”连了起来。

粗糙度与纹路方向管的是磨合。粗糙度太低，表面太光，石墨不容易在对偶面上铺开转移膜，反而磨合慢；粗糙度太高，微凸体先被磨掉，一开始就掉粉。这一项有个度，不是越低越好。

而纹路方向是这三条之外常被漏掉的一条。加工留下的刀纹是有方向的：纹路顺着滑动方向走，磨下来的粉容易被带出摩擦面，磨合也顺；纹路横着滑动方向，每一条纹路都是一把小锉刀，一边走一边刮对偶面，还会把粉截留在纹路里反复碾压。同一台机床、同一个粗糙度数值，纹路方向不同，用起来是两回事。这一条在图纸上往往不写，写上去却能省掉不少磨合期的返工。

五、孔距与孔口：装上去平不平，多半栽在这里

两个孔看起来是简单的一处，实际是装配问题的常见来源。

• 孔距比孔径要紧：孔距偏了，现场常见的补救是把孔径放大。孔径一放大，滑片在螺栓上就有了活动余量，位置靠台阶勉强定住，但侧向刚度掉了，受冲击时会窜。孔距这一项，宁可图纸上标严、加工时用同一次装夹做准，也不要留给现场去扩孔。
• 孔径与螺栓之间要留间隙：石墨脆，没有塑性变形的余地。螺栓与孔壁贴死、或者做成过盈，拧紧时孔壁受的是环向拉应力，石墨抗拉弱，裂纹就从孔边起。留出间隙，让台阶去定位，是这个材料下的常规做法。
• 孔口要倒钝，沉孔要平：孔口是一圈尖棱，磕碰、拧紧、装配时都容易崩。倒钝是一道几乎不花钱的工序，省掉它就要在客户现场捡碎片。沉孔的话，沉孔底面要平、要与工作面平行，否则螺栓头压上去是偏的，力集中在一侧。
• 螺栓不能直接压在石墨上：中间要过平垫或压板，把紧固力摊到一圈面积上。直接压，压溃从孔边开始，而且这个过程是不可逆的——拧过头了，松也松不回来。

还有一层是扭矩。石墨件上的紧固扭矩不能按钢件的经验给。钢件拧紧是靠弹性变形储能，石墨没有这个余地，扭矩一大就是局部压溃。装配文件里给一个扭矩范围、配一个垫片，比事后解释崩边原因省事得多。

六、载荷与边缘：比压、偏载与啃切

滑片承压的方式，与金属件很不一样。金属件超载会塑性变形，面积自动扩大，应力重分布；石墨不会，它超载就是崩，或者裂。

所以比压（单位面积上的压力）是选型时先要算的一个数。同样的载荷，滑片做宽一点、做长一点，比压就下来；做窄了省空间，但比压上去，磨损速度不是线性增加的。这一项往往在设备结构定死之后才轮到选滑片，于是滑片的尺寸被反过来限制，只能靠材料与加工去补——这是行业里的常态，不是谁的失误。

偏载是更隐蔽的一笔。设备装配有误差、导轨有直线度偏差、移动件重心偏，滑片上的压力就不会均布。金属滑片会靠自身变形去适应，石墨不会：接触压力高的那一端磨得快，磨薄之后间隙变大，载荷又往另一端跑，磨损开始左右摇摆。这种“跷跷板”式的磨损，从外面看是滑片寿命短，从里面看是偏载没解决。

边缘啃切是这类件特有的一种失效。滑片的前棱如果留成直角、导轨上又有台阶、接缝或者加工留下的凸起，滑片走到那里，棱边被“啃”掉一块。啃下来的碎屑留在摩擦面里，又变成磨粒。对策不复杂：滑片的进入棱做出倒角或圆角，棱边一律倒钝；对偶面上不允许有突起的接缝。前者是加工能做好的，后者要靠使用方。

七、配对与磨损：三条来路、两个判换信号

石墨滑片的磨损，通常不是一条路走完的，而是三条同时走。

• 磨粒磨损：粉尘、切屑、环境里的硬颗粒嵌进石墨这个软面，然后在滑动中反复刮。石墨磨下来的粉本身也是磨粒，如果排不出去，就越磨越多。这一条在封闭腔体、粉尘工况里占大头。
• 粘着与转移：磨合期石墨往对偶面转移，这一层膜是好事；但如果载荷过高、速度过快、温度过高，膜被破坏，就变成金属直接接触，磨损量陡增。表现为某一段时间之后磨损突然加快。
• 氧化：温度上来、又有氧，石墨本身开始氧化，表面变疏松，颗粒容易脱落。这时候磨掉的不只是石墨，对偶面也会因为脱落的硬颗粒而变糙。

对偶件的状态，几乎决定了这三条各占多少。配对的经验大致是这样：石墨配钢、配铸铁、配硬质合金都可以，但要避开与石墨“抢磨损”的搭配——两个都软，磨损两边一起走，间隙很快就超；两个都硬，石墨那层转移膜不容易形成，磨合期长。金属面的粗糙度也要合适：太光，膜挂不住；太粗，等于拿锉刀磨石墨。

判换主要看两个信号。其一是厚度剩多少：沿长度方向多点测量，看磨损是不是均匀，出现一头薄一头厚，说明偏载，换片的同时要查装配。其二是间隙大到多少：滑片磨薄之后，移动件与导轨之间的间隙变大，设备的表现是晃动、定位不准、有异响。这两个信号里，间隙更接近使用方的真实感受，也更适合作为现场判据。

磨损形态	现场表现	常见来路	可先做的处置
均匀磨薄	间隙渐大、运行变松	正常消耗，比压偏高	按厚度判换；复核比压与润滑方式
一头薄一头厚	片体出现楔形，局部发亮	偏载、装配不同心、导轨有斜度	换片同时查装配与导轨直线度
表面出沟	沟沿滑动方向、有金属色	磨粒嵌在面内、对偶面有硬点	清粉、查密封与排粉、修对偶面
棱边崩缺	进入端缺角、碎屑污染面	未倒钝、对偶面有台阶或接缝	倒钝棱边；要求对偶面接缝磨平
孔边压溃	孔口放射状裂纹	螺栓直接压、扭矩过大、孔壁贴死	加平垫摊力、限扭矩、放孔径留间隙

八、加工：片状件的头一关是装夹，不是刀具

这类件又薄又方，加工上的难处不在切得动，而在切完还平。

• 夹紧力会把片压弯：台钳一夹，片中间拱起，加工完松开又弹回来，量着是平的，装上不是。薄片常用低夹紧力配多点支撑、真空吸盘、或者粘接在工艺板上加工，把夹持力从“夹”改成“托”。
• 两面要互为基准：先做一面，再以这一面为基准做另一面与台阶，平行度才有落点。翻面时重新找正，两面就不平行了。
• 台阶与孔放在同一次装夹里：台阶定位置、孔定紧固，两者的相对位置如果有偏差，装上去片就扭。分开两次装夹做，误差就叠上去了。
• 切屑是粉：石墨不像金属出卷，加工完整个工位都是粉。粉落在孔里、落在台阶根部的阴角、落在工作面的纹路里，装配前清不干净，就等于给摩擦副预埋了磨粒。独立工位、强力吹扫、装配前再吹一遍，这一套不能省。
• 倒钝是全棱的活：工作面棱、背面棱、孔口、台阶内外角，都要过一遍。这一道工序在图纸上常常只写一句“去毛刺”，现场执行时漏掉外棱是常事，而外棱恰恰是啃切的起点。

还有搬运。石墨片看着结实，实际上边角一磕就掉。工序间的周转如果没有隔垫、没有分格，一路磕到装配，倒钝白做了。这一类损失在现场很常见，原因不在技术，在习惯。

九、材料这一档怎么定

滑片的材料选择，落在三件事上：颗粒细度、成型路线、以及要不要浸渍。

• 颗粒细度：细颗粒料的表面能做得更致密、更光，摩擦面平整，磨下来的粉也细，对偶面不容易被刮。粗颗粒料成本低、加工快，用在对表面要求不高、载荷偏大的场合是合理的。粒度不是越细越好，细料在大比压下反而容易整体磨损快，要按工况配。
• 成型路线：等静压料的各向同性更好，片厚方向与平面方向的性能差异小，这对“一面受力一面贴合”的零件更合适。模压料有明确的压制方向，取向差异会在磨损均匀性上体现出来。
• 浸渍：树脂浸渍能提高强度、降低气孔率、改善表面，但使用温度受浸渍剂限制；金属浸渍（如浸锑、浸铜一类）在强度与耐磨上更进一步，同样要连同温度与介质一起评估。浸与不浸，是两笔不同的钱，要看这一片到底在什么温度、什么载荷下工作。

纯度这一项，在滑片上通常不是主要矛盾，除非工况对污染敏感（真空、洁净、电子、食品接触的设备）。这种情况下灰分要控制，具体等级由使用方按工艺要求确认。密度、强度、导热、耐温上限这些指标，随牌号与规格变化，以对应牌号的技术条件为准。

十、边界提示

石墨滑片好用，但它有几条明确的边界，装机前说清比事后解释省事。

• 氧化性气氛加持续高温会氧化损耗：石墨在高温有氧环境下会逐渐氧化，表面变疏松、掉粉，磨损随之加快。这一条无法靠加工解决，只能靠气氛控制或选抗氧化处理的牌号。
• 不耐冲击：石墨是脆性材料，冲击载荷下不产生塑性变形，直接崩或裂。有冲击的工况，要在结构上让冲击由金属件承担。
• 不能靠过盈配合定位：过盈在金属上是常规手段，在石墨上就是裂纹源。定位尽量交给台阶、销或挡边，紧固留间隙。
• 磨下来的粉要有去处：干摩擦一定掉粉。封闭结构里要给排粉通道，或者定期清理，否则粉在摩擦面里反复参与磨损。
• 热态间隙会变：石墨的线膨胀系数比钢小，设备升温之后，钢件胀得多、石墨胀得少，冷态调好的间隙到热态可能变松。间隙要按工作温度下的状态去定，不是按室温。
• 损伤不可修复：石墨不能焊补、不能堆焊。崩边可以修整降级，出现贯穿裂纹只能换。

十一、图纸与订单上，建议写清这几项

滑片的图纸常常画得很简洁：一个俯视、一个剖视、标两个孔。真正决定它装上能不能用的几笔，往往没写。以下这些，建议在下单前落成文字：

• 工作面：平面度、与安装面的平行度、表面粗糙度，以及刀纹方向的要求。
• 厚度与公差：厚度是判换的基准，要给一个明确的公差带，不要只写名义尺寸。
• 台阶：台阶深度、宽度、与工作面的相对位置，以及台阶根部是否要求圆角。
• 孔：孔径与公差、孔距与公差、通孔还是沉孔、沉孔深度与底面平行度、孔口是否倒钝。
• 棱边：哪些棱要倒钝、倒多大，写一句“全棱倒钝”比逐条标更不容易漏。
• 材料：牌号、颗粒细度档次、是否浸渍、浸什么，以及对应的技术条件。
• 使用工况：对偶件材质与表面状态、比压、滑动速度、工作温度、介质与气氛、有无润滑。这几条直接决定材料与浸渍的取舍。
• 判换口径：厚度磨到多少算到限、间隙到多少要换。这一条写进图纸，现场才有依据。
• 批量与一致性：一批几件、是否接受分档交付、首末件要不要对比留档。
• 包装与周转：分层隔垫、单件分格。石墨件的运输损伤，多数出在这一栏没写。

一点经验：新滑片装上去之前，先在自由状态下量一遍厚度，沿长度取几个点记下来；装好、拧紧之后，再用塞尺量一遍工作面与导轨的贴合间隙。这两组数一起留档，以后判断“是磨薄了还是装歪了”，就有得比。只留一组，出了问题只能猜。

写在最后

滑片这笔账，说到底是一笔“让谁磨”的账。它被设计成先磨掉的那一件，所以它的好坏不在硬度，而在磨得均不均匀、磨完换得顺不顺手、对偶件有没有被带走。工作面平不平、两面平不平行、纹路顺不顺滑动方向、孔距准不准、棱边钝不钝、粉排不排得出去——这六件事落住了，一片滑片就算做到了它该做的事；缺一件，问题往往不表现为“滑片坏了”，而表现为导轨磨了、间隙大了、定位飘了。

信瑞达石墨专业生产石墨滑片及同类石墨摩擦件已有 30 年，在片状件的低应力装夹与多点支撑、工作面与台阶的同装夹加工、孔系位置精度控制以及全棱倒钝与装配前清粉等环节上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控工作面平面度与两面平行度、厚度公差、孔距与孔径、台阶深度与配合尺寸；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

如果您的滑片图纸上还没定纹路方向、台阶配合或浸渍要求，可以把对偶件材质、比压、滑动速度与工作温度先发过来，我们按工况把材料与这几处结构一起定下来，再谈加工；需要验证的，也可以先做几件上机试跑。
