真空炉石墨配件：凸台管站住，螺纹管接住——一根支撑杆上的两截活

真空炉热场里有一种不起眼却关键的连接支撑件：一根细长石墨杆，中段车一圈环向凸台，端面开内螺纹。它同时干三件事——撑起上层结构、用凸台定住轴向位置、用螺纹接进炉体或螺杆。这篇文章讲清这类件该把注意力放在哪：凸台与螺纹怎么分工、同轴为什么是核心量、端面内螺纹的难处、细长杆的账，以及真空炉对它的几项特别要求。

信瑞达石墨 · 技术专栏

一、它是什么：热场里的支撑连接件

这类件细看是三种几何的组合：一根细长杆身、中段一圈环向凸台、端面的内螺纹孔。用到热场里，它一身兼三职——支撑，把上层结构撑在设定高度；限位，凸台贴住配合面，杆插到哪算到位；连接，端面内螺纹拧进螺杆或炉体螺孔，把整套结构连成一体。坏了换一根，不牵动整套，是它在真空炉里受待见的实际原因。

它和相邻的几类件，差在结构上，也差在“靠什么干活”上：

件别	结构特征	靠什么干活
真空炉石墨连接件	方框骨架	闭合后误差绕着框算
真空炉用石墨连接件	弧形拼圈板	弧长弦长半径绑定
石墨支撑杆	光杆	只承压、不连接
石墨螺杆	外螺纹长杆	螺纹段是接口、光杆段是活
本篇这类件	凸台＋端面内螺纹	凸台管站住，螺纹管接住

二、凸台与螺纹，各管一件事

一根杆上落着两种性质不同的活，先分工、再谈配合：

• 凸台管“站住”：环向凸台贴住配合面，杆插到哪算到位——它定的是轴向位置；同时把载荷从点接触摊成面接触，不让力全压在杆端；顺带防过插，插深了有台阶挡着。
• 螺纹管“接住”：端面内螺纹拧进螺杆或炉体螺孔，把杆可拆地固定住——它管的是连接，装得上、卸得下、热循环后还拧得动。
• 两者共用一条轴线：凸台与螺纹不同轴，拧入后杆就是歪的，凸台贴不匀，载荷跟着偏心。所以这类件的核心量不是凸台直径，也不是螺纹规格，而是同轴。

一句话：凸台的偏当场就看得见（贴合面一侧有缝），螺纹与同轴的偏要等装上、甚至升温后才显形。返工很少是“螺纹车坏了”，多是“两截不在一条线上”。

三、同轴的账：两截几何一条线

凸台与螺纹的同轴差了，下游全是连锁反应：拧入后杆身偏，上层结构跟着倾斜；凸台贴不匀，一侧先磨、局部先热；载荷偏心，细长杆又多一份弯矩——而它恰恰怕弯。

不同轴的来路，常见三条：

• 分工序做：凸台车完卸下，翻面再攻螺纹，两次装夹的基准没接上，各做各的；
• 调头不打表：凭肉眼对刀，角度偏一点点，乘上杆长落在杆端就是可见位移；
• 夹持变形：夹凸台车螺纹，夹紧力让凸台微量让位，松夹后同轴已经偏了。

验收上，同轴不是卡尺能量出来的：两端打表要先说清支承点与转动基准（托在两顶针上与托在 V 形铁上不是同一个数）；贴近使用的量法是装上对方件、量杆端摆量——但现场常做不了，所以图纸上要么写死同轴公差，要么改写成“装配后杆端摆量”，别让两边各量各的。

同轴的偏还分两种，量法与后果都不同：平移偏是螺纹中心整根挪了位置，杆身在原地歪；角度偏是螺纹轴线与杆身轴线有个小夹角，夹角很小，乘上杆长落在杆端就是可见位移——杆越长，同样的角度偏越藏不住。所以长杆的同轴要比短件较真，图纸上给公差时也该按杆长分级，不是所有长度一个数。

四、内螺纹开在端面上：和杆中部螺纹不是一回事

端面内螺纹的难处，一半来自“在端面上”，一半来自“石墨上”：

• 拧入深度受杆长限制：螺纹旋合长度不能想留多少留多少，杆端到凸台的距离就是上限；旋合不够，牙列前几扣吃全部力，容易滑牙。
• 盲孔螺纹要留底厚：不通孔螺纹的底部剩余壁厚要单列——打穿了杆就废了，且这道工序没法补。
• 脆料怕崩牙：起扣端与牙尖是崩边高发处，要倒角、修牙、去毛刺；碎屑留在牙槽里，拧入过程一路研伤。
• 配金属螺杆要算热膨胀：金属热膨胀远大于石墨，常温合适的间隙，升温后可能胀死；旋合长度按热态留，不按常温手感留。
• 真空环境不涂润滑：润滑脂在真空下是污染源，不能用。石墨自润滑在这类件上是实打实的优势——螺纹副不涂油也不易咬死。
• 凸台贴合面的状态：凸台端面是承压面，车出来留的走刀纹会让接触变成“峰点接触”，局部压强上去了；承压有要求的场合，该磨的磨、该指定粗糙度的指定，别让车纹直接当贴合面用。

五、凸台的三笔账

• 位置＝安装高度：凸台在杆上的位置，直接决定上层结构的高度。它是轴向尺寸链上的一环，量的是从端面或螺纹基准算起的距离——从哪头算，图纸要写明。
• 截面突变＝应力与热的台阶：凸台是杆身截面的突变处，载荷与热流走到这都容易集中，反复热循环后是裂纹易发起的位置；凸台根部做圆角，别留尖角。
• 外圆可当夹持位与标识位：加工时凸台常是现成的夹持面；成批件上，凸台还可作码放支点与方向标识——螺纹朝哪、装哪台炉，一眼可辨。

六、细长杆的账

杆身细长，几笔账与短件完全不同：

• 直线度：长径比一大，卡尺量不出弯直，要打表或上平台；自重本身就会让长杆显出弯度，立着量与平着量是两个数，量法要写进约定。
• 让刀锥度：刀走到中途的让刀与起步时不同，杆身直径沿程可能有细微变化——两头合格不等于整根合格，直径要分段量。
• 码放运输：平放、多点支承，别让杆中间悬空；凸台朝向一致，螺纹孔朝上防磕牙；粉要吹不要擦。
• 杆身表面按用途定：只在自重与装配中受力的杆身，环向走刀纹不影响功能，但纹沟藏粉，装炉前要清；若杆身要穿过别的件的内孔，纹路的峰点会让实际配合比量出的直径紧，这种情况该指定表面要求，别让粗糙度全靠默认。

七、真空炉对它的几项特别要求

• 全程不引入挥发物：从加工到包装，不用润滑脂、不用易挥发清洗剂；冷却介质也要选残留低的。
• 热循环当常态：螺纹间隙按使用温度定；凸台贴合面在升温降温中反复贴离，贴合面要平，别让接触压力集中在一点。
• 可拆可换：维护时坏一根换一根，不拆整套——这是把易损段做成独立件的本意，也是设计时就该保留的余量。
• 材料致密与放气：真空下材料本身会放气，致密、高纯的料放气少；对真空度要求高的场合，牌号要按这个方向选。
• 换件要赶窗口期：这类件多在停炉检修时换，窗口期短——备件按同一批图纸、同一批料做，尺寸才能互换；东拼西凑的备件，现场对不上，反而拉长停炉时间。

八、成排码放说明的账

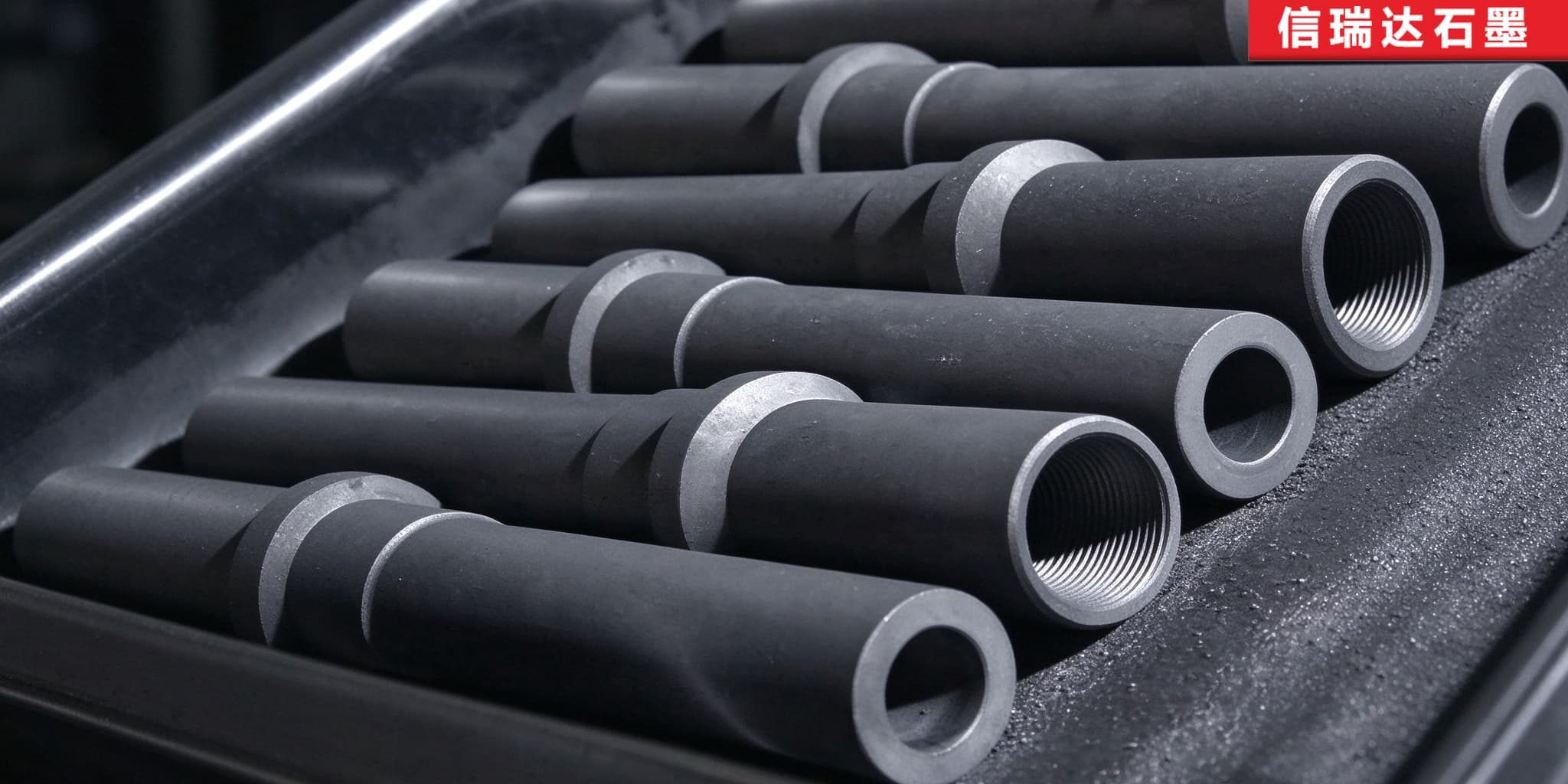

这类件通常成排码放、随用随取，这个细节背后是几笔账：

• 成批加工、成批验收：一次装夹连走一批，通止规逐件过，现场装机不挑件配对。批内一致性比单件精准更要紧——现场没人愿意对着一排杆试哪个能拧。
• 凸台当支点与方向标识：码放时凸台朝一个方向，既让杆身支承均匀，也让“哪头朝上、螺纹朝哪”不用逐件看。
• 按尺寸分档比硬压公差便宜：成批做的件，接不接受分几档、界线在哪，事先说清。
• 首末件对比：一批活儿头一件与末一件放一起量，磨损造成的漂移藏在中间没人发现——首末件差得多了，中间件就该复校，别等整批做完才回头查。

九、加工上的几处

• 基准先行，顺序别反：先车外圆与端面建基准，再车凸台，末了攻螺纹。反序做，螺纹精度没有基准兜底。
• 同轴怎么保：能一次装夹完成的别分工序；免不了调头的，打表接基准；软爪或顶针比三爪硬夹更稳——夹持变形会让同轴前功尽弃。
• 内螺纹刀具要顾悬伸：细杆悬伸攻螺纹，刀杆一让刀，牙底不饱满、牙型偏；进给与转速按悬伸长度折减。
• 崩边两处重点防：凸台棱边与螺纹起扣端，全棱倒钝、修牙去毛刺。
• 清粉：螺纹孔是天然积粉处，粉要吹不要擦——擦会把粉压进孔隙，还可能蹭崩牙尖。
• 凸台车削防振纹：凸台是悬空车出来的环，刀具一振，台面留下振纹，贴合面就成了“看着平、摸着不平”；进给与转速按凸台宽度折减，刀尖别钝着硬上。

十、验收口径：图纸该写清的几项

• 同轴：凸台外圆与螺纹孔的同轴公差；或改写成“装配后杆端摆量”；
• 直线度：自由态还是装用工装态，支承方式与测点一并约定；
• 杆身直径：分段量还是只量两头，写清量的位置；
• 凸台位置与直径：轴向距离从哪个基准面算；
• 螺纹：规格、旋合长度、牙型，通止规逐件过、测量力要控；
• 盲孔底厚：螺纹不通时的剩余壁厚下限；
• 清洁与包装：孔内无粉、无金属异物；包装叠放与运输姿态。

十一、主要用在哪

场景	这类件在干什么
真空烧结炉热场	撑起上层承载结构，凸台定高度
真空热处理炉	连接炉体与热场，可拆可换
真空钎焊炉	支撑定位件，热循环中保持位置
半导体与光伏工序	高纯致密料，兼作导流与支撑
来图定制件	按炉子结构反推杆长、凸台位与螺纹深度

凡是炉内需要“撑住一段高度、又能可拆连接”的场合，都可能用上这类件。具体杆长、凸台位置与螺纹深度，要结合炉型、载荷与装配关系来定，没有通吃的尺寸。

来图的件常遇到一种情况：客户图上只标了杆长与螺纹规格，凸台位置“按旧件量”。旧件往往已经磨损、甚至不是同图纸的备件——照它量着做，新件上去不是高一点就是低一点。稳妥的做法是回到装配尺寸链上算：从炉体基准面到上层结构安装面，一共几段、各段留多少，凸台在该在的位置就出来了。

十二、使用边界

• 氧化性气氛要留意：真空炉里氧化不是主要矛盾，但断气、开炉门、气氛异常时，石墨在氧化性气氛加持续高温下会氧化损耗，凸台棱边与螺纹牙尖这些薄处先变——牙一浅，连接就松。
• 脆：磕碰、过载都会让杆弯或裂，石墨不能焊补、不能机械校直，坏了只能换；
• 载荷要沿轴：侧向力与弯矩是细长杆的大敌，偏心载荷会让弯曲放大，凸台贴合面就是防偏心的要紧一关；
• 热循环疲劳：凸台根部与螺纹牙底是反复热循环下裂纹易发起的位置，该做圆角的地方别省；
• 指标随牌号与规格变化：密度、抗折强度、弹性模量、热导率、耐温上限等物理指标随牌号与规格变化，以对应牌号的技术条件为准。

边界提示：石墨在氧化性气氛加持续高温下会氧化损耗，牙尖与棱边先变薄、连接随之变松——这是选材与工况匹配的事，不是公差能解决的。选型前请结合实际气氛与温度曲线确认。

十三、关于信瑞达石墨的真空炉石墨配件

信瑞达石墨专业生产真空炉石墨配件已有 30 年，在带凸台与内螺纹的细长石墨件、真空炉热场部件按图加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控凸台与螺纹的同轴、直线度及配合尺寸公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

对这类件，我们通常建议先把炉型、装配关系、载荷方向与真空度要求确认清楚，再据此定杆长、凸台位置、螺纹深度与牌号；同轴与直线度的量法一并写进订单，让成批件在现场能互换、换件不必挑配。

写在最后

带凸台、端面带内螺纹的石墨杆，看着是三种几何的简单叠加，实则各管一截活：凸台管站住，螺纹管接住，同轴管两截对得上。真空炉又额外加了三条——不引入挥发物、间隙按热态留、坏了能单换。把这些在图纸阶段定清，比在现场修整省事。具体工况仍建议结合实际参数确认。
