石墨电极压板：压得住是底线，压不裂才是这门活

电极压板这件东西，功能一句话就说完了——把电极压紧在某个面上。可真正在车间里报废的，很少是“没压住”，而是“压住了，也裂了”。这篇从一件石墨压板的受力方式讲起：弧面为什么是它的身份特征，几个孔各在做什么，预紧该给多少、怎么给，以及图纸上哪几项不写清就会两头扯皮。

信瑞达石墨 · 技术专栏

先把结论摆前面：金属压板可以靠自身的塑性变形把不平的接触面“让”平，石墨不让——它没有屈服段，力集中在哪里，就在哪里直接崩。所以石墨压板的成败，一半取决于加工出来的贴合面能不能真贴住，一半取决于装配时那只手拧到什么程度为止。这两件事，前者是精度问题，后者是工艺纪律问题，而两者往往被当成同一件事：“拧紧就行了”。

一、先归位：同一根电极上，几个石墨件各管一件事

电极这一趟流程上，会用到多种石墨件。名字相近，受力方式却完全不同，混着谈就容易把要求张冠李戴。

件	管什么	主要受力	失效常怎么表现
电极支架	把电极托在某个高度与位置上，让它别倒、别滚	受压为主，兼有磕碰冲击	角部崩缺、支承面压溃
电极接头	两根电极之间的连接与导电通道	拉压交替，螺纹根部受剪	螺纹牙磨损、根部起裂
电极压板	把电极压紧在夹持器、导电座或工装的接触面上	受压＋受弯，孔边受剪	弧面压溃、孔边崩裂、板体断裂

这张表里，压板这一行的特点是“它同时受两种力”：压紧力本身是压力，但只要压紧力的作用线不落在弧面的正中、或者贴合不实，这份压力就会转成一个弯矩。石墨的抗压能力尚可，抗弯能力要差一截，受弯正是它不擅长的事。后文多数问题，根子都在这里。

二、这一段为什么用石墨

压板明明可以用钢做，为什么要用石墨？答案不在“强度”，在它要接触的对象和所处的环境。

• 导电且接触电阻相对稳定：这类压板常处在电流路径上，石墨本身导电，与电极同材质，接触面上不容易形成高阻的氧化夹层。
• 耐高温：电极附近温度不低，钢件在这个位置上会退火、会氧化起皮，石墨在惰性气氛或真空下能撑住更高的温度。
• 不与电极粘连、不咬死：同为石墨，热态下接触面不会像钢与石墨那样出现粘结或冷焊，拆装时不用撬、不用砸。
• 热膨胀小且与电极相近：升温后压板与电极之间的相对位移小，预紧力不会因为两者胀得不一样而跑掉太多。
• 可加工出弧面：石墨切削性好，弧面、沉孔、台阶这些形状都能一次做出来，不需要专门的成形工艺。

代价同样明确：脆、抗弯弱、孔边怕剪、不能焊补、螺纹不耐反复拆装。这几条决定了它的结构设计与装配方式，也决定了它不适合被当成“金属压板换成石墨”的简单替代。上述性能随牌号与规格变化，具体以对应牌号的技术条件为准。

三、核心矛盾：压得住，还要压不裂

压紧这件事，本质是把力从螺栓传到一个面上。金属件的做法是：先把螺栓拧到某个扭矩，接触面局部屈服、被压平，实际接触面积随之扩大，力也就摊开了。石墨没有这个过程——它不会屈服，只有“还撑着”和“崩了”两种状态。于是同一份预紧力，落在金属压板上可能刚好，落在石墨压板上就是局部压溃。

更麻烦的是，压溃往往不是从受力点正中开始的。石墨件的破坏通常发端于三处：贴合面的边缘（那里是接触突然中断的地方，应力在这儿集中）、孔的周边（材料被挖掉，截面突变）、厚度变化处（沉孔台阶、减薄段）。这三处恰好都是加工时容易被当成“顺手带过去”的位置。

所以这类件的技术要求，不能只写“压紧面贴合”，而要写清贴合到什么程度、用什么方法验、允许的不贴合出现在哪里。中间允许有一点不贴，边缘不允许——这条差别，写与不写，实际使用结果相差很远。

四、弧形面：这件东西的身份，也是贴合率的考场

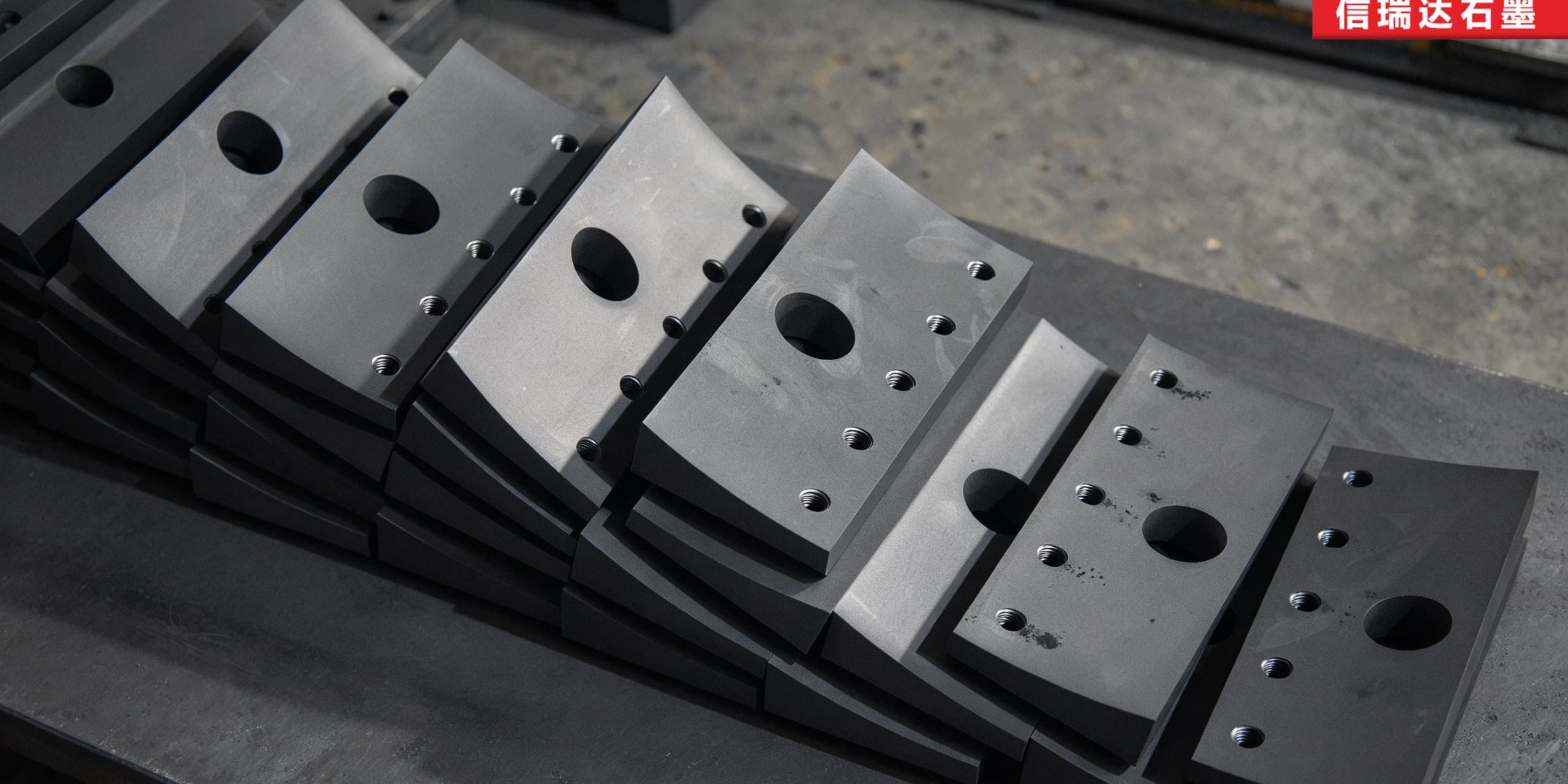

压板上那道弧，是它区别于其他石墨垫块、垫片的地方。弧面的作用只有一个：把平面压紧改成柱面贴合。电极是圆的，压板要贴上去，接触就得是弧与圆的接触。而弧面加工的每一处偏差，都会变成力分布的不均。

• 弧半径按谁定：按被压件的外圆定，而不是按压板自己的外形定。半径偏小，压板只在弧的两端碰到电极，中间悬空，力集中在两条线上；半径偏大，只在中间碰到，两端翘起，边缘成了悬臂，一压就崩边。两种偏差的方向相反，表现却都是“拧紧了反而裂”。
• 贴合率怎么验：靠眼睛看不出来。常用做法是涂色对研或直接与电极试装，看接触印痕分布在哪儿、占多大比例。这类检查要落到纸面上，否则供方按“弧面铣出来了”交，需方按“贴不住”退，谁都觉得自己有理。
• 弧面沿长度方向的直线度：长条压板如果弧面沿长度有波浪或中段凸起，实际接触就只剩中间一小段，等于把一个面压成一窄条。这一项在单件上量不出来，要靠在平台上或与标准圆柱对研才看得见。
• 弧面与底面的关系：弧面的圆心线要与压板的安装底面平行，螺栓压下去的方向才垂直于接触面。这个平行关系一旦偏了，压力就带一个切向分量，压板会被推着走，孔与螺栓之间产生侧向挤压——孔边崩裂多半是这么来的。
• 弧面两端的收口：弧面在端部不能留成尖棱，要倒钝或做小圆角。尖棱在装配时先接触、先受力，往往是崩缺的起点；崩掉一小块之后，剩余接触面积变小，压强升高，接着崩第二块。

五、几个孔，各在做什么

压板上的孔看着都一样，作用却分三类，混用会把不该受力的地方变成受力点。

• 螺栓过孔：让螺栓穿过去，螺栓拧进的其实是对面的金属件。石墨在这里只做“被穿过”的角色，不承受螺纹力——这是石墨压板较稳妥的用法。
• 沉孔：把螺栓头藏进板体，让压紧面保持平整；同时把螺栓头的压力摊到一个更大的环形面上，避免螺栓头直接压出一个坑。沉孔的深度与直径要够，深度不足螺栓头凸出，会顶到对面的件；直径不足，螺栓头压不到底，力全落在孔壁上。
• 螺纹孔：直接攻在石墨上，用于把压板固定在座上，或者装定位、限位的小件。这类孔能用，但有两处要认清：石墨螺纹的牙型保持能力有限，反复拆装会磨圆；孔底那一圈材料是薄弱环节，攻丝过深或孔壁过薄，拧紧时就会沿着孔向外裂。

无论哪一类孔，孔边距都是这类件设计里容易被低估的一项。孔到板边的距离不够，压紧时孔与边之间那一条材料先被拉断，崩口顺着边走出去。孔边距不是加工能补救的东西，它在图纸上就定了——这也是为什么接单时值得把孔位与外形一起核一遍。

六、加工端：几笔容易漏的账

这类件形状不复杂，问题多出在“装夹”和“顺序”上，而不是刀路上。

• 先把基准做出来，再谈弧面：常规顺序是先做安装底面与外形，以底面为基准做孔，再以孔或外形定位做弧面。反过来先做弧面，弧面本身是个不容易夹持的形状，后面再找正就全凭手感，弧面与孔的关系也就守不住。
• 夹弧面会把弧夹伤：夹持弧面时，卡爪接触的是一条线，局部压强大，容易在弧面上留下压痕甚至崩口。常规做法是夹外形平面，弧面那一侧留空或做软垫；实在要夹弧面，接触处要垫铜皮或硬木，且夹紧力收着给。
• 薄板件会“让”：压板厚度不大时，铣削力和夹紧力都会让它轻微变形。夹着量合格、松开再量超差，是这类件的常见现象。夹紧力不宜过大，关键尺寸宜在松开状态下复核。
• 弧面走刀要顺着弧走：沿弧线连续走刀，纹路与受力方向关系不大，但接刀痕会留下一条凸棱。凸棱正好落在接触面上，等于人为造了一个高点，装配后被压溃的就是这条棱。
• 孔口去毛刺与倒钝：石墨孔的孔口容易留一圈毛边，毛边在装配时被压碎，碎屑夹在贴合面里，等于给压板垫了一层。孔口倒钝，既护孔边，也避免这个隐患。
• 粉状切屑会垫出假贴合：石墨切屑是粉，落在弧面上很难看出来，试装时就成了“看起来贴合、其实垫着粉”的假象。试装前要吹净，试装后再吹一次。
• 成套件的编号：同一台设备上往往一组压板配着用，各件厚度、弧面略有差异。加工时按组做、按组编号，装配时才不会出现“这块厚一点、那块薄一点，压出来的力不均”。

七、装配端：预紧怎么给，才不会在石墨上留下那道裂

这类件的报废，有一部分并不发生在加工阶段，而发生在初次装配。现场常听到的两句话是“再紧一点才保险”和“敲一下让它到位”，这两句在石墨件上都要收着听。

预紧力不是越大越好。压紧力的作用是让接触面贴实、建立稳定的导电与受力路径，够用即止。超过这个点，继续加力不会让接触更好，只会让孔边与弧面边缘的局部应力继续升高。石墨没有屈服段来“泄压”，力加上去就留在那里，直到某一处超过它的强度。

要给，就分次给、对角给。一次拧到底，先拧的那个螺栓会把压板压得偏斜，后拧的螺栓再压时，压板已经别住了，力分布完全不可控。分成两到三轮、按对角顺序逐步加力，让压板每次只走一点点，接触面才有机会均匀贴合。

热态下预紧力会变。压板与钢制夹持件的热膨胀系数不同，升温后钢件胀得更多，压板被夹得更紧。冷态拧得刚好，热态可能已经过头。这一点在需要经历升温循环的工况下要提前算进去，冷态预紧留出余量，或者采用弹性元件吸收这部分增量。

不能用锤击就位。石墨件对冲击的承受能力很有限，敲击的力集中在接触点上，表面看着没事，内部可能已经起了裂纹，运行一段时间后才断。装不进去要找原因——孔位、毛刺、变形——而不是加力。

一条现场能用的规矩：初次装配时先不拧紧，把压板轻轻靠上、用手推一推，看它是否晃动、弧面与电极之间有没有明显的缝隙；确认贴合之后再按对角分轮加力，每轮之间回头看一眼弧面边缘有没有起白痕或掉粉。弧面贴合不好，拧得越紧越危险——这条比任何扭矩数值都管用。

八、图纸与订单上，建议写清这几项

1. 被压件的外圆直径与圆度范围，弧面按此配做；若被压件本身有磨损或公差，要在图纸上注明按哪个尺寸配。
2. 弧面半径、弧长或包角、弧面沿长度的直线度要求，以及贴合率的验收方法与合格判据。
3. 弧面圆心线与安装底面的平行要求；底面作为基准面的平面度。
4. 各孔的类型（过孔、沉孔、螺纹孔）、位置、孔径与孔深，以及孔到边、孔到孔的距离。
5. 沉孔的直径与深度，以及螺栓规格、垫圈是否使用。
6. 板体厚度及允许的公差；若为成组使用，注明组内件数与厚度一致性要求。
7. 石墨牌号与状态：强度与纯度取向、是否需要浸渍、表面是否允许有加工纹路。
8. 使用工况：是否处在电流路径上、大致温度区间、气氛（真空、惰性还是敞开）、拆装频次。
9. 验收方式：自由态还是模拟装用态、逐件全检还是抽检、是否要求供方提供贴合印痕记录。

这九项里，第 1、2、8 项会直接改变选材与工艺；第 4、5 项决定这件东西装不装得上；第 9 项决定出了问题能不能说清是谁的责任。实际接单中，空得比较多的正是第 1 项和第 2 项——只说“配某某电极”，不写配的是新件还是旧件、允许多少不贴合。

九、关于信瑞达石墨的石墨电极压板加工

信瑞达石墨专业生产石墨电极压板类制品已有 30 年，在这类带弧面、多孔位的压紧件上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控弧面半径、弧面与底面的平行关系以及孔位与孔边距；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

就这类件而言，接单前我们一般会先和被压件对一遍：配的是新电极还是已经在用的电极、外圆的实测范围是多少、弧面按哪个尺寸配做。这几句对齐之后，弧面与孔的加工才有明确的落点；成组使用的件按组编号交付，装配时不需要现场再挑。

写在最后

石墨电极压板是个小件，要求却不小：它要把力稳稳地传过去，又不能在自己的薄弱处先裂开。弧面决定力怎么分布，孔边距决定它从哪里开始坏，预紧方式决定它能不能撑过初次装配——这三件事，两件在图纸与加工里定，一件在现场那只手上定。

如果您的现场正遇到压板装配后崩边、或者弧面贴不住导致压不紧的情况，可以把被压件的外圆尺寸、压板的现有图纸与装配方式发过来，我们按实际工况一起看问题出在哪一环。石墨在氧化性气氛与持续高温下会氧化损耗，这一点在多孔、薄壁的压紧件上表现得比厚件更快，选型时也要一并算进去。
