金属浇铸石墨模具：两只腔、一道隔筋、一根杆，图上常被空着的三处

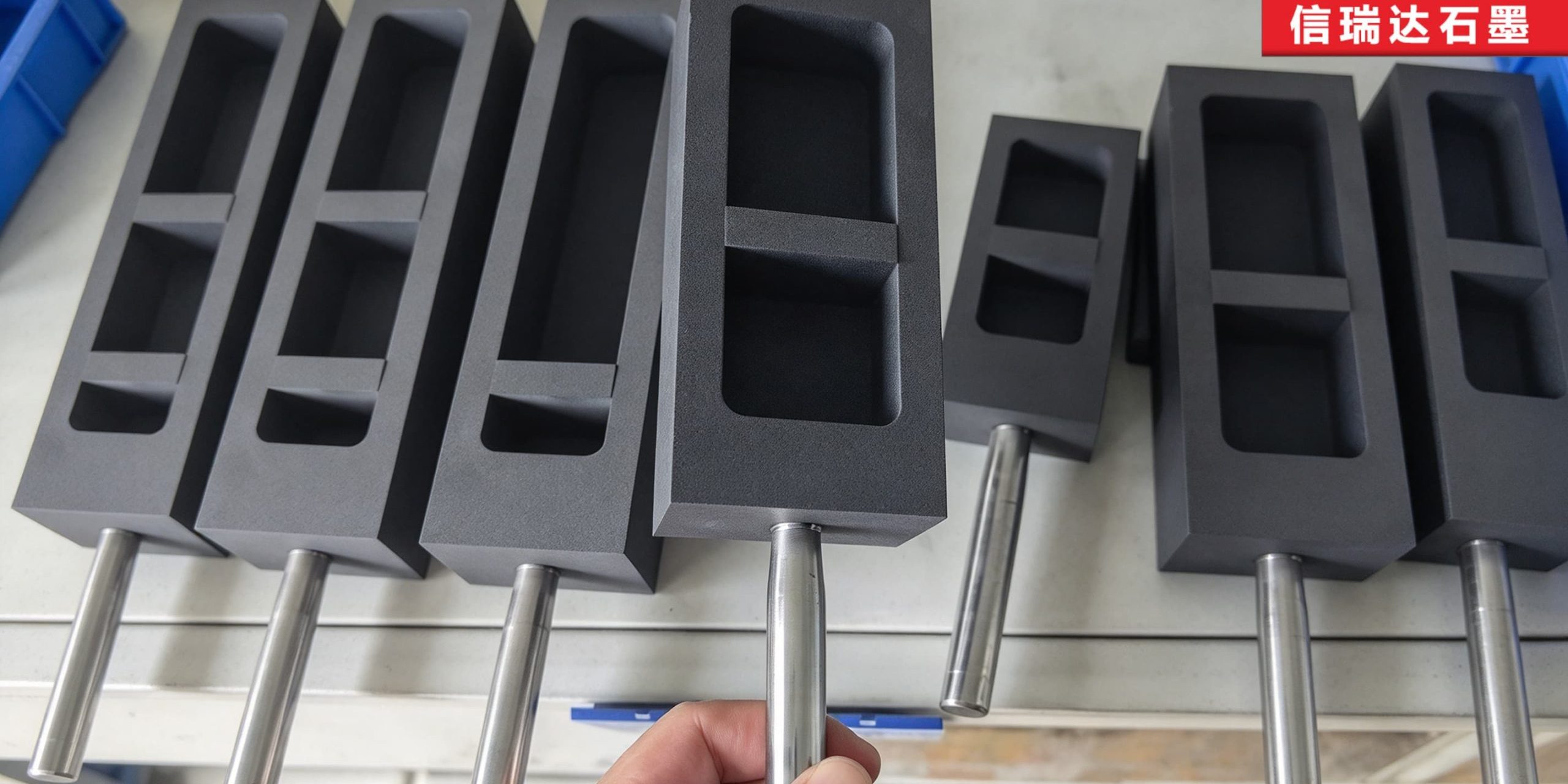

一块料上开两只矩形腔，端面接一根金属操作杆——这类浇铸模看着简单。可图上往往只标了腔的长宽深；隔筋多厚、口沿台阶量到哪个面、杆孔打多深、孔底还剩多少壁，这几处空着，做出来不是裂就是晃。

撰文：信瑞达石墨分类：石墨应用 / 浇铸模具

浇铸模的活，常被当成“把腔开准”。腔的长宽深当然要准，但对块式双腔、端面带操作杆这一类，真正决定用得住用不住的，是三处图上不常写全的地方：两腔之间那道隔筋、口沿那一圈台阶、以及端部那个杆孔。

这篇按一只模的实际使用顺序讲：先归位它属于哪一类、与筒式和整板多腔差在哪；再把三处约束摆开；然后分别讲两腔一致、隔筋、口沿台阶、腔壁与脱模、杆孔与杆根受力；末了落到加工顺序、牌号、使用边界与图纸十项。

一、先归位：块式双腔、立式筒模、整板多腔，是三套账

同样叫浇铸模，形态不同，账就不同。

• 块式双腔：一块长方形料，敞口一面开两只矩形腔，中间留一道隔筋，端面接一根金属操作杆。金属液从上方浇入，靠翻转或倒扣脱模。常见于小批量、单件、取样或贵金属一类的浇铸；
• 立式筒模：金属液从口部落下，沿筒身成形成一根，轴向取出。账在口部台肩、筒身同轴、锥度与深腔；
• 整板多腔：一张大板上排很多腔，另有浇道分流。账在腔间一致与浇道先后。

归位不同，后面所有决定都要从“这只模是拿在手里、还是坐在台上”派生。块式带杆这一类的两个基本动作是“拿”和“翻”，隔筋与杆孔之所以要紧，正因这两个动作。

二、一只模上，真正要谈的是三处

把三处按“管什么、图上常缺什么、缺了会怎样”排一遍，该在图纸上较真的地方就清楚了。

哪一处	它管什么	图上常缺什么	缺了会怎样
两腔之间的隔筋	分界兼结构，同时是两只腔的壁	厚度单列、两侧是否等高	薄了崩、裂，两腔并通
口沿台阶	挡溢、定位、脱模着力、抗崩	高度量到哪个面、根部圆角	溢料、定位不准、口沿掉角
端部杆孔	金属杆与石墨的接头	孔径配合、孔深、孔底剩余壁厚、杆轴与模体的关系	晃、拔、孔口崩、热态胀裂

腔的长宽深是“看得见的三维”；这三处是“看不见的约束”。三维做准了只算合格，约束没定，装上就出事。

三、两腔：两只一样，比开得出腔难

两腔一模，出的是一对锭。这一对要一样：同重、同厚、同长。腔深差一点，锭厚就差；腔宽差一点，锭宽就差。

• 同一次对刀、同一顺序：两腔共用一块料，理论上比两只单腔模更易一致；但两腔分别下刀，刀具磨损会让后做的腔略小、略浅。宜同一次对刀、同一顺序走刀，中途不换刀；
• 腔深与腔底：腔底不平度决定锭的底面。腔底有台阶或圆弧时按图纸做，别把“平底”当默认；
• 腔壁斜度：这是脱模的路。敞口块式靠翻转脱模，斜度大口朝上，方向反了越拔越紧；沿腔长要一致，怕“腰”——中间鼓，锭就卡在中段；
• 容积与锭重：腔的容积决定锭重。两腔容积一致，靠深度与宽度同时一致，不能拿一个补另一个——用加深补宽度不足，锭的厚长比就变了；
• 两腔中心距与对称：决定两只锭取出的先后与夹持着力，也决定隔筋厚度从哪来。

四、中隔筋：整块里偏薄、偏热、比较容易被拉裂的一道墙

隔筋是两腔之间那堵墙。它同时是两只腔的壁，浇铸时两侧一起被金属液加热，热量集中、散热慢，是一个热节。

• 越薄的代价：省料、省空间、两只锭更靠近；但强度掉、两侧热应力叠加，崩边与裂纹多从这里起；
• 不能只看常温强度：浇铸是瞬时高温，壁厚突变处应力集中，棱边先崩。隔筋厚度宜单列成项，别并进“腔壁厚”一笔带过；
• 顶部那一线：隔筋顶（口沿那一线）要倒钝或留圆角，尖角先崩；隔筋与腔底的转角，清根难与锭棱变圆是一对取舍，按图纸；
• 两侧等高、等厚：一侧偏厚，两只腔的容积就不同，两只锭的重量跟着不同；
• 不是越厚越好：隔筋厚了，强度上去了，但热容也上去，两侧熔体的冷却被它拖住，两只锭的凝固不同步，缩孔与表面缺陷跟着来。厚度是强度、热容、容积三者之间的折中。

五、口沿台阶：一圈台阶，四件事

• 挡溢：台阶高出腔口，溢出的金属液被挡住，不漫到模面；
• 定位：台阶给盖板、挡板或浇口杯一个落位面（若工艺需要）；
• 脱模着力：翻转或撬取时，台阶给工具一个着力处，不必去撬腔口的薄边；
• 抗崩：口沿是冲击与磕碰的高发处，台阶加厚等于留了修整量与抗崩的余量。

台阶高度要写“量到哪个面”：是量到腔口，还是量到模面，两者差一个台阶深。不写，做出来不是挡不住溢料，就是台阶过高挡住浇注。台阶根部是厚度突变处，宜圆角过渡，别留直角。

六、腔壁、腔底与取出：翻转脱模这条路

• 脱模靠翻：敞口块式靠翻转或倒扣脱模，锭的自重加上腔壁的抱紧力一起作用。直壁抱得紧，斜度给得不够，翻转也脱不下来；
• 斜度方向：大口朝上。反向就是倒锥，越拉越紧；
• 纹路方向：横向或环向的刀纹，脱模时横着刮锭面；顺脱模方向走刀，锭面更顺，粘模也少；
• 腔底转角：太尖，清根难、易崩；太圆，锭棱变圆。按图纸定，别自行圆整；
• 脱模手法：翻转轻磕、顶出、夹取。禁硬物猛敲腔口与隔筋，这两处是薄弱处，一敲就崩。具体以使用方工艺为准；
• 翻转的支点：翻转脱模时，模体绕口沿或端部转，隔筋与口沿承受的是冲击与剪切。动作宜轻磕、慢翻，别从高处落。

七、端部杆孔与杆根受力：这只模的暗账

杆是这只模的“手”：把模从“放在台上浇”变成“拿着浇、翻转脱模”。杆一松、一拔，模就没法用。接头与孔口，是这一类件上容易被略过的一笔。

• 接头有几种做法：过盈压入、粘接、螺纹、横销或穿销。各有适用面与代价，具体以图纸或使用方要求为准；
• 三种典型失效：
  晃——配合偏松，或反复冷热后，金属杆与石墨孔的胀缩差把配合走松；
  拔——插入深度不足，或孔底崩了，端起时被拉出；
  裂——孔口应力集中，加上杆传来的弯矩，石墨从孔口崩开或裂开。
• 孔底剩余壁厚，常被漏掉：图上常只给“孔深”，不给“孔底到端面的剩余壁”。孔打深了，端部那点实体变薄，端一受力就崩；孔打浅了，杆插入不足，抗弯差、易拔。这一项宜单列；
• 热膨胀差：金属杆的线膨胀远大于石墨。浇铸受热时杆胀、石墨孔受拉；冷却后杆缩、配合变松。温度反复，接头就是一个疲劳点。设计时按工作温度留量，不按室温配死；
• 杆孔轴线与模体的关系：杆在端面中心，还是与某一腔的对称面重合？偏了，拿起来重心偏，倾倒时金属液也偏流；
• 孔口要倒钝：孔口崩边既是裂纹起点，也是杆松动的开始；
• 杆根那一下的弯矩：端起时，杆根承受“模体＋金属液”重量产生的弯矩。石墨抗弯弱，孔口是应力集中点，弯矩都压在这一圈上。倾倒时杆又是支点或转轴，扭矩同样落在孔口。所以杆径、孔深、孔底壁厚三者互相牵制：杆细了晃，孔浅了拔，孔深了壁薄崩；
• 杆孔不要与腔底碰头：杆孔若打到与腔底相遇，孔底剩余壁厚就不是一个独立尺寸，而是被腔深牵着走。设计时把两处的距离单列，别让它们碰上；
• 操作与设计的口径要一致：宜双手托模体、杆只作辅助定向，别单靠一根杆悬挑整只满模。若现场确实要单手持杆倾倒，孔深与孔底壁厚就得按这个受力重新给，而不是按“能插进去”给。

八、加工顺序与基准

这类件的误差，多半不是单刀做不准，而是基准换乱了。

• 基准先建立：先做模面（敞口那一面）与端面，再以模面和端面去定腔与杆孔。基准中途换，误差会叠；
• 顺序建议：粗铣面 → 精磨模面 → 开腔（两腔同一次对刀、同一顺序）→ 隔筋与口沿台阶 → 杆孔 → 倒钝与清粉 → 复检；
• 杆孔放在靠后：杆孔一打，端面基准被打断，之后再以端面定位腔就失去依托；放末尾，孔口崩边也不影响腔的加工。但杆孔与腔的相对位置靠端面、模面传递，这一组基准要在开腔之前定死，不能等到打孔时再找；
• 粉屑垫假尺寸：石墨切屑是粉，垫在夹具面与量具面上，量出来就不真。隔筋薄、腔深，粉排不出会二次切削。量前复吹，落到工序里；
• 薄隔筋会让刀：两腔分别镗铣时，隔筋受力让刀，结果是隔筋变厚、腔变窄。对称交替走刀、控制切深，把这个偏让匀；
• 夹持别夹隔筋：夹在实心端或模面上，夹完复量；
• 粗精分开，中间放一放：厚块掏腔后，残余应力释放会让模面与腔口起变化。粗加工后放一段时间，再做精加工，形位更稳。

九、牌号与表面怎么配

• 颗粒细度：腔壁要光、要不粘料、要不掉粉，细颗粒更合适；粗颗粒的孔隙会挂住金属与渣，清不净就一层层积；
• 成型路线：厚块、反复热循环的场合，宜选各向表现接近的路线，抗热震与抗开裂更稳；模压料的方向性，要在取料与开腔方向让开；
• 灰分与纯度：按金属的敏感度取。贵金属怕成色受影响，活性金属怕反应，这几类往低灰分走；普通有色金属不必一律高配。材料物理指标随牌号与规格变化，以对应牌号技术条件为准；
• 浸渍慎用：树脂浸渍能提高强度与耐湿，但高温下浸渍物会分解，把碳氢带进熔体。怕污染的场合通常不用，或只处理非工作面。这是这类模与普通结构件不同的地方；
• 表面不施釉：靠致密度与腔壁光洁度控制粘料。抗氧化涂层会磨、会剥落，磨下来的东西进熔体同样要考虑。

十、使用边界

• 氧化：高温与氧气同时在场会氧化损耗。口沿、隔筋顶、杆孔口这些薄处先变薄。真空、惰性气体与还原性气氛下更稳；
• 热震：厚块内外温差大，热应力也大。预热、控制升降温速率、别冷模直接浇，对寿命的影响不亚于材料本身；
• 粘模与反应：多数金属对石墨润湿性差，但有几类会与碳反应生成碳化物，粘连与侵蚀都从界面开始。这类金属要事先评估，必要时加隔离；
• 杆接头会变：热循环后配合会变，要定期检查杆有没有松、孔口有没有崩；
• 磕碰：隔筋与口沿是薄弱处，禁硬物猛敲、禁撬腔口薄边；
• 属于消耗件：腔壁与隔筋会随使用逐步变薄、腔体逐步变大，按周期测量并留更换计划；
• 不能焊补：石墨崩了、裂了不能焊，只能降级或报废。

边界提示：这类模的报废，按现场常见来路多在三处：隔筋崩裂、口沿掉角、杆孔口崩或杆松。三处都不在“材质不好”上，而在隔筋厚度、台阶与孔口的棱边、以及杆的受力方式上。反过来说，定制阶段把这三处问清——隔筋要多厚、台阶量到哪个面、杆怎么固定、端起时靠不靠杆——比在牌号上多花一档钱有用。

十一、图纸上宜先写清的十项

• 材质牌号、成型路线、灰分要求；
• 腔的数量与排列（沿长向还是并排）、两腔中心距；
• 每只腔的长、宽、深，腔壁斜度与方向；
• 腔底形状（平底、台阶底、圆弧底）与底部转角；
• 两腔之间隔筋的厚度（单列，不并入腔壁）；
• 口沿台阶的高度、宽度、量到哪个面、根部圆角；
• 模面平面度、腔口平面度、两腔深度的极差；
• 端部杆孔：孔径与配合、孔深、孔底剩余壁厚、孔轴线与模体的关系、孔口倒钝；
• 杆的固定方式（过盈、粘接、螺纹、销）与材质（供方配杆时）；
• 批量与验收方式、是否成套、包装与搬运要求。

这十项里，第五、第六、第八项是这类模常被空着的。空着不等于不重要，只等于把决定权交给了加工方——而加工方并不知道现场是怎么拿、怎么翻、怎么浇的。

十二、关于信瑞达石墨

信瑞达石墨专业生产金属浇铸石墨模具类制品已有 30 年，在两腔一致性、薄隔筋控制与端部杆孔的基准排布上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控腔深与腔宽的一致、隔筋厚度、口沿台阶高度与杆孔的孔底剩余壁厚；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

这类模的供货方式是按图定制，无固定现货规格。询价时把用途与金属种类、腔数与腔型、隔筋与口沿台阶的口径、端部杆的固定方式与受力方式、气氛与温度、批量讲清，我们据此给出牌号、隔筋厚度与公差口径的建议。图上还没定的那几处，可以先一起过一遍再下料；批量没定下来的，可先做一两件试装试浇，确认配合与热震表现之后再放量，试错成本相对可控。

写在最后

这类浇铸模，把话说到底就一句：腔是明面上的活，隔筋与杆孔是暗处的账。腔开得再准，隔筋一崩、杆孔一松，这只模就废了。

如果您的模带两腔或更多腔、中间有隔筋、口沿带台阶、端部要接操作杆，可以把腔型、隔筋与台阶的口径、杆的固定方式与端起方式来图，我们按图评估基准怎么排、隔筋留多厚、杆孔放在哪道工序、孔底留多少壁，也可以先做一件试浇验证。
