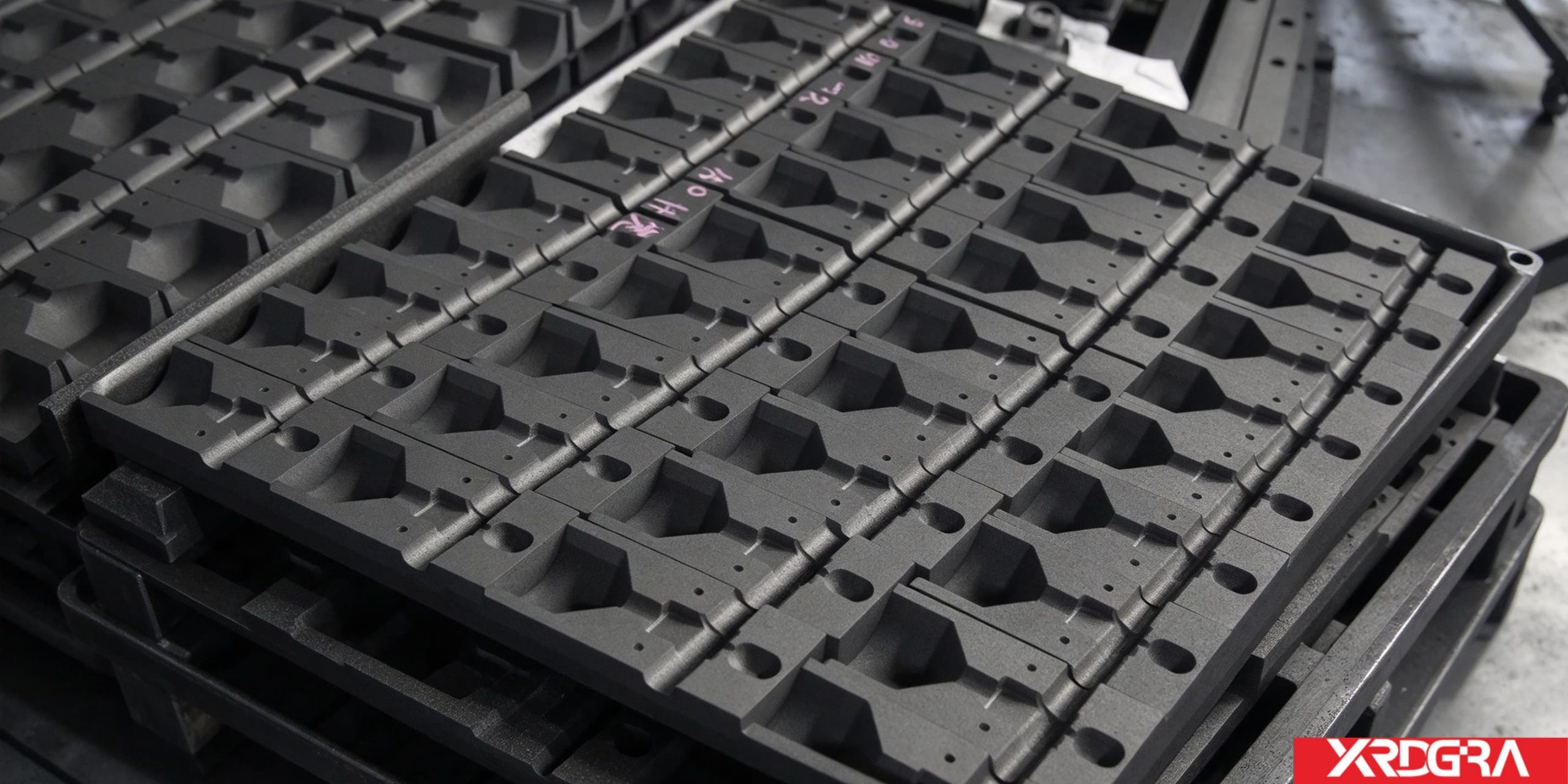

放热焊接石墨模具：一个焊点一副模，型腔是按接头长出来的
电力接地、防雷与新能源场站的接地网连接，常采用放热焊接工艺，承接反应的模具几乎都用石墨。这篇不在“为什么用石墨”上停留，而是把型腔、浇道、排气与合模定位这几处结构各自的账，以及它作为耗材的判换逻辑，一次讲清楚。
信瑞达石墨 · 技术专栏
一、归位：这道工序交付什么，模具承担什么
放热焊接（业内也常称火泥熔接）利用铝热反应，在模具型腔内瞬间生成熔融金属，把接地导体与接地极熔接成一体。反应短促、放热集中，模具要做的是把“那一下”收住：让熔体按型腔成形、把多余的热散出去、让气体排得掉、让焊点不被污染。
先把它归位。放热焊接模具属于工艺耗材：它不构成接地体本身，价值在于让反应可控、成型稳定、可重复定位。一批工程里，同一副模要反复干同一种活；用得顺手不顺手，现场体会得比谁都清楚。它既不像结构件那样以“装得稳”论英雄，也不像通用工装那样一副模处处能用——它的账，从一个焊点算起。
二、为什么模具选石墨
在瞬时高温、又要求型腔精度与可重复使用的场合，石墨有几样对这道工序特别有用的特性：
- 耐瞬时高温、抗热震：反应瞬时温度远高于常见金属的熔化区间，但作用时间短。石墨在常压下不熔融、不软化，又能承受浇铸前后的温差波动，型腔不易因热冲击开裂；
- 化学惰性：不与熔融金属发生明显反应，也不易被熔体带入杂质，焊点成分相对纯净。焊点的电气性能与长期耐蚀表现，靠的就是这一条；
- 可精密加工：型腔、浇道、排气孔、定位孔都能按图做出；导热较均匀，利于熔体在型腔内平稳凝固，尺寸一致性好。
这类模具多采用高纯、细颗粒牌号的石墨制作，看中的是纯度高、杂质少、高温下表现稳定。模具好不好用，很大程度取决于牌号选择与型腔加工精度。
三、一个焊点一副模：型腔是按接头长出来的
放热焊接模具不是通用件。电缆对电缆、电缆对接地极、扁带搭接、多线合一——接头形式不同，型腔就不同；导体规格一变，容纳熔体的腔体也随之变。一副模对应一种接头、一组导体规格，这就是“一个焊点一副模”的含义。
这也决定了它的采购方式：按接头清单配模，而不是按“一个工程买几副”粗算。接头形式越多、导体规格越多，模具种类就越多；工程前期把接头形式理清楚，模具的品种与交期才落得下来。
四、型腔之外的三处结构：浇道、排气、合模定位
型腔决定焊点长成什么样，但让焊点长得好，靠的是型腔之外的几处结构：
- 浇道：反应腔里的熔体经浇道进入型腔。浇口开在什么位置、开多大，决定充型顺不顺、渣与气能不能浮得出去；
- 排气：型腔里的空气与反应产气要排得出去，排不干净就是气孔与夹渣。排气孔的位置是跟着型腔走的，不是随手打的；
- 合模与定位：模具通常分半合用，靠定位销孔与锁扣对中。对不齐，焊口就错位、飞边就厚。定位孔的位置度与合模面的贴合，看着是细节，其实决定每一次焊点能不能重复。
这几处结构没有统一样式，各厂按自己的接头形式与操作习惯定，具体以图纸与使用方要求为准。
五、批间一致：焊到工程后半段，焊点也要和开头的一样
模具在反复使用后，型腔会被熔体冲刷、逐渐损耗，尺寸慢慢漂移。对这类件，判据要从“坏没坏”换成“漂了多少”：焊点外观、充型完整度、飞边厚度的漂移，比肉眼判断“还能不能用”更可靠。
工程上常见的做法，是对焊点按批抽检、按状态记录使用情况，达到漂移限度即判换。判换口径各项目不一，以使用方规程为准。模具的批间一致与现场判换配合起来，才能让成百上千个焊点长成一个样子。
六、瞬时高温顶得住，持续高温要另说
石墨怕的不是热，是热加氧气的组合。这一条对放热焊接模具同样成立，选型时要正面面对。
放热焊接是瞬时、短时的反应，模具本体并不长期处于高温环境，氧化损耗通常可控；真正要留意的，是冲刷与损耗带来的型腔漂移，按状态检查、按判据更换。反过来，如果现场是长期处于氧化性气氛且持续高温的工况，石墨并不直接适用——这类场景要另选材料或做防护处理。放热焊接模具的合理使用，前提是“反应短时、模具间歇”。
七、材料与规格怎么配
- 颗粒度：细颗粒细结构料，型腔表面更细腻、棱边崩边风险低，是这类件的主流选择；偏粗的颗粒省成本，但型腔质量与寿命要另做权衡；
- 纯度：灰分里的杂质有可能进入焊点。对焊点成分有要求的场合按高纯牌号选取；一般场合按工况匹配即可；
- 孔隙与浸渍：孔隙率影响熔体渗透与表面质量，按工况做浸渍处理的取舍；浸渍能降低渗漏，也可能带来其他性能的变化，需一并权衡；
- 外形与结构：块形、合模方式、浇道与排气的布置，都随接头形式定，没有固定现货规格，按图定制。
密度、强度、电阻率等指标随牌号与规格变化，具体以对应牌号的技术条件为准。
八、加工与验收要点
- 型腔尺寸与表面：型腔是按接头长出来的，尺寸与表面状态按接头要求控制；
- 浇道与排气：位置正确、孔道通畅，收刀处不留薄弱薄边；
- 合模面与定位孔：合模面贴合、定位孔位置度达标，这是“每一次都能对上”的基础；
- 孔口与棱边倒钝：装卸磕碰的高发处，棱边是能不能用的问题，不是美观问题；
- 清粉：型腔与浇道残粉不清净，反应时就是夹渣来源，检验应在清粉之后进行；
- 标识：模具上标识接头形式与适用导体规格，防混用。工程现场多副模并存，混用是常见差错来源；
- 包装：分件隔垫、防磕碰、防受潮，合模面尤其要保护。
九、图纸与订单上，建议写清这几项
- 接头形式与导体规格：焊什么、几根合一、导体截面多大——这一项定了很多后续选择；
- 型腔、浇道与排气的布置：有既定结构的把图纸给全，没有的把接头要求说清；
- 合模定位方式：销孔、锁扣与合模面的要求；
- 材质牌号与纯度档次：对焊点成分有要求的场合尤其要写；
- 判换口径：按使用状态还是按次数区间判换，验收与判据一并约定；
- 批量与交付节奏：接头清单一次给全还是分批补充，影响排产；
- 验收口径：型腔尺寸、合模贴合、标识与清粉要求；
- 现场配套说明：配套件与现场操作不在本文范围，相关现场操作、点火与防护应按专业规程与安全要求执行，本文不涉及具体操作参数的确定。
十、关于信瑞达石墨的放热焊接石墨模具
信瑞达石墨专业生产放热焊接石墨模具已有 30 年，在按导体规格与接头形式定制型腔、浇道与排气结构的加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控型腔尺寸公差与合模定位的位置度；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。
对这类件，我们通常建议先把接头形式与导体规格列全，再据此匹配石墨牌号与型腔结构，把浇道、排气、合模定位与判换口径一并落实到图纸上。工程还没定型的，可先按主要接头形式做一两副试用，确认成型与现场手感之后再按清单配齐，这样试错成本更低。
写在最后
放热焊接石墨模具的价值，在于用石墨的耐瞬时高温、惰性与可精密加工，把一次铝热反应稳定地“收”成一个可靠的焊点；而它的账，是从“一个焊点一副模”开始的——型腔按接头长出来，浇道与排气管充型，合模定位管重复，冲刷漂移管判换。选得对不对，一半看牌号与型腔精度，一半看接头匹配与现场判换口径。较稳妥的做法，是把接头清单先列清，再谈牌号与结构。具体工况仍建议结合实际参数确认。
