真空炉石墨连接件：每个孔都合格，框装上去为什么还是不平？

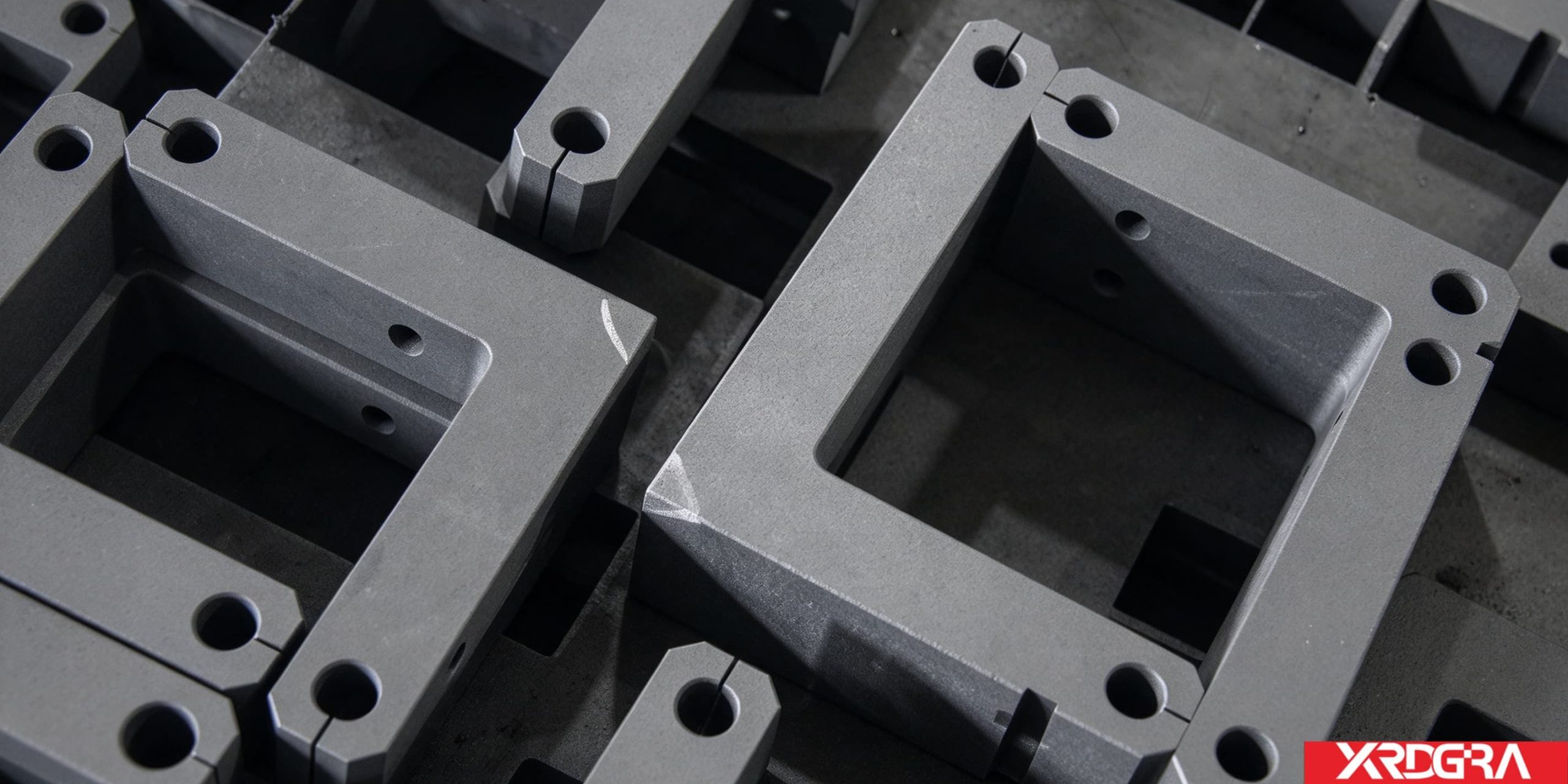

真空炉的加热室、料台、隔热屏支撑，很多不是一整件，而是由几块板、几根条拼起来的。拼完要有个东西把它们围住、连住、定住位置，这类件常做成方框式：外形是一圈框，框壁上开孔，腔体留给别的件穿过去或留给物料与气流走。它不通电也不承装物料，却决定了围起来的那圈件装得正不正。这篇文章讲它为什么做成一整框、框上那几处特征各管什么、闭合之后误差怎么算账，以及加工验收要盯的几处。

信瑞达石墨 · 技术专栏

一、这件东西在真空炉里干什么

它是一件结构连接件，管的是几何关系，不是电气关系。

真空炉里，加热室的内衬、料台的分格、隔热屏的支撑，经常是按层、按段、按格拼出来的。拼起来之后，需要一件东西把相邻的几件同时连住，并且在升降温反复走一遍之后，还让它们保持原来的相对位置——框式连接件就是干这个的。它的外形是一圈框，框内那个空腔往往不是随手掏出来的：有的是留给别的件穿过去，有的是留给物料和气流通过，腔的大小与位置本身也是配合关系的一部分。

所以这类件的要求不在"耐多高温""导多大电流"，而在它能不能跟周围几件同时对上。框装不上、装上了不平，多数时候不是材料出了偏差，而是闭合之后那些相对关系没有同时满足。

二、为什么做成一整框，而不是几根直条拼

几根直条加四个角接件，也能拼出一圈。为什么不这么做？三处原因：

• 力和尺寸都在一块料里闭环。直条拼框，载荷要从一根条经紧固件传到角件、再传到另一根条上，中间每一处连接都是可松动的地方；整框把四个角的过渡做在同一块料上，传力路径短，变形关系也简单。
• 直角关系在加工时就定下来。拼出来的框，直角要靠装配去凑；整框的直角是在机床上做出来的，装的时候不必再调。
• 接缝少，炉内的"活动来源"就少。接缝处会松动、会磨出粉、会成为变形集中点。件与件之间少一道缝，炉内就少一处要盯的部位。

代价同样摆明：

• 闭合成一圈之后，误差没有出口。直条可以单根调整，框上的四条边、四个角是互相约束的，某一处偏了，会被其余三边摊开，直到装的时候才暴露出来。
• 料与工时压在同一个件上。整块坯料掏掉大半，掏出来的料多数用不上；工时集中在掏腔与多孔位加工上，这一件的成本重心与板材类件不在一个位置。
• 受坯料与搬运限制。外廓大到一个程度，坯料与运输方式就成了前置条件；这一点在定型前要一并考虑。
• 局部一旦损伤，往往整框就不能再用。框上某处崩角、开裂，很难单独补一块进去，只能整件更换，这也是设计中要留余量的原因。

三、框上那几处特征，各管什么

框件身上通常能看到三类特征，作用完全不同，不能相互替代。

• 角部的连接孔。承担连接与受力：把框压紧在下方的件上，同时把框的位置定住。这里要紧的是孔与孔之间的关系，而不是单个孔的直径——孔径偏一点，螺栓照样穿得过去；孔心距偏了，四个点就对不上四个孔，件再有劲也压不实。
• 框壁上的小孔。常见用途有三类：装配时定位用的销孔、起吊与装夹用的工艺孔、让框内腔与外部连通的气路孔。后一类容易被忽略——闭合空腔在抽真空与充气过程中，腔内外压力要变化，留出通路能让压力差走得顺，减少腔壁被憋着的可能。具体哪一类，得看图纸怎么定。
• 端部那道不贯通的开口槽。它不是在分料，而是在留让位：开一道不贯通的窄槽，等于在这个方向上给件留了一点可变化的量——紧固时开口这头先收一点，再把夹持力传下去，也能给热膨胀留出一条出路。代价是槽底成了应力集中处，槽底要做圆弧过渡，槽宽的一致性也要控住：窄了收不动，宽了夹不紧。

四、闭合之后，误差是绕着框算的

这是框件与普通条块件差别较大的地方。

单看每一个孔，尺寸合格并不难；难的是这些孔两两之间的关系。四个角的孔心距都在公差内，对角线却不一致，装的时候照样有一头对不上。所以检验时看的不是某一个孔的尺寸，而是孔心距与对角线的一致性——把成排的孔放在同一次装夹、以同一个基准做出来，误差才不往一个方向上叠。

还有一处常在图纸上被漏掉：孔壁到框边的边距。角部同时有外边和内腔边，孔开在这个位置，两侧的余量都要留够。石墨是脆性材料，边距不足时，紧固力一上来就从小余量那侧开裂，孔口倒得再钝也救不回来。边距留多少，跟孔径、框壁厚和紧固力都有关，属于要在图纸上说明白的一项。

再就是内腔的四个角。内角如果是尖角，应力集中就在那里；掏腔到这个位置，切削方向还要转一次。图纸上标圆角过渡，是给加工和服役都留余地。

另一处是平面度与扭曲。框件放在四点支撑上，翘的框会被紧固力强行拉平，看上去服帖了，代价是件里多了一份常驻应力，升降温走几轮，变形和开裂往往就从这里开始。

一句话概括这一节：框件的几何账是绕着圈算的。每个尺寸单独合格，不等于装上去就对得上——真正要管的是孔与孔之间、边与边之间的那层关系。

五、石墨做这类框件的理由与代价

落到石墨上，看的是这几样：

• 热膨胀系数小。框的闭合尺寸受热后的变化量有限，四角孔心距也保持得住，这是整框在炉内长期保持配合关系的基础。
• 抗热震。反复升降温时对热应力不那么敏感，框件不容易因一次急冷急热就开裂偏位。
• 耐高温且不软化。在真空或惰性气氛下可承受高温服役而不熔、不流淌。
• 化学惰性好。真空环境下不会像金属件那样氧化掉渣，对炉内洁净与工件表面比较友好。
• 比重小。同等外廓下自重轻，大尺寸框件的搬运、支撑与装拆负担都小一些。
• 可加工性好。内腔、外形、多孔位都能按图做出来，形状跟随图纸的能力强，这是整框掏腔能落地的前提。

代价也要说清楚：脆，抗冲击和抗局部压应力的能力不如金属件，孔边距、棱角、槽底、内腔角都是要留余地的地方；属消耗件，长期高温服役后性能会逐步衰减，装拆次数与操作规范都会影响它的使用寿命；与金属紧固件热膨胀不同步，升温后间隙会变化，配合处要把余量留出来，不能让金属件把石墨件箍紧；氧化性气氛下会氧化，这类件的适用前提是真空或惰性气氛。

六、从坯料到成品：加工与验收要盯的几处

路线有两条，先选路再谈精度：整料掏腔把四个角做在同一块料上，几何关系较稳，代价是材料利用率低、工时集中；分件拼装把小件做出来再连起来，省料、易做大，代价是接缝处多了一层要管的配合。选哪条，看腔体尺寸、批量与装配要求，没有一条通吃。

不管走哪条，验收时这几处值得逐项过：

• 四角孔的孔心距与对角线差——这是框能不能装上四个点的根；
• 各孔相对基准边、基准孔的位置——含孔壁两侧的边距是否留够；
• 内腔尺寸与四个内角的状态——按图纸是尖角还是圆角过渡；
• 框面的平面度与扭曲——放在支撑上先看，别等紧固之后再看；
• 开口槽的槽宽一致性与槽底圆弧——槽是让位结构，槽本身状态不好就失去意义；
• 孔口倒钝与棱边完整——崩边掉角既减承压面积，又是炉内的污染源；
• 清粉——孔内、槽内、腔内不能留切削粉，真空炉不允许带屑入炉；
• 成组标识与编号——成套件按编号上件、按位更换才不返工，宜成套交付。

顺带一句实在话：图纸上把四角孔的心距与对角线口径、以哪条边或哪个孔为基准、内腔角部按尖角还是圆角、开口槽的宽度与深度口径、平面度与扭曲按哪个面测这几项写清楚，加工与验收能少很多来回。这几项只写其中一部分，是很常见的沟通缺口。

七、装炉配合：支撑、紧固与热余量

• 四点支撑要等高。框本身做得平，下面垫的件不等高，照样把框架歪。装之前先确认支撑面的状态，比事后找框的问题省事。
• 紧固按对角交替、分次加力。顺序拧紧会把载荷压向一边，框被憋出偏载；分几次逐步到位，贴合反而更均匀。
• 紧固力要控。石墨脆，靠垫圈或加大接触面积把压应力摊开，拧到贴合即可，不必追求把件压得更紧。
• 热余量按整框算。单段的膨胀量不大，但框是一圈闭合的，沿轮廓累加起来不能忽略。留不够，升温后互相顶紧；留过头，件与件之间会松晃。按设计间隙控制即可。
• 存放与预热要规范。石墨件会吸湿，长期存放后按现场规程做干燥与预热，避免升炉初期出现异常。

八、主要用在哪些场合

设备 / 场合	在炉内承担什么
真空烧结炉	料台分格框架、发热体与隔热屏的支撑连接，维持各格与各段的对位
真空钎焊炉	发热体分段拼接的支承框与出炉工装，兼顾炉内洁净要求
真空热处理炉	隔热屏与保温层的框架支撑、层间位置保持
真空镀膜与气相沉积设备	工装框架、挡板围合与部件间的过渡连接
其他真空 / 惰气设备	腔体内部件之间的框式连接与定位

凡是在真空或惰性气氛下、需要把几件围成一个整体并保持相对位置的地方，这类框式连接件都比较常见。具体到某台设备要用几件、什么外廓、孔怎么排，都要按腔体尺寸与相邻件的配合关系来定。

九、关于信瑞达石墨的真空炉石墨连接件

信瑞达石墨专业生产真空炉石墨连接件类制品已有 30 年，在方框类石墨件的掏腔、多孔位加工与配合面控制上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控四角孔的孔心距与对角线一致性、内腔尺寸以及框面的平面度；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

对这类件，我们通常建议先把三件事确认清楚：框要围住的是哪几件、四个角上的孔分别跟什么连；内腔是穿过件还是走料走气，边界要不要圆角过渡；那道开口槽按什么方式让位。这三项定了，才好匹配石墨牌号，并把成形路线（整料掏腔还是分件拼装）、装夹方案与检验口径一并落实。先做单件或小批验证装配关系，再谈批量，对这类闭合件是比较稳妥的走法。

写在最后

真空炉石墨连接件这类框式件，看着就是"一圈料加几个孔"，可它的难处全在闭合上：单孔可以各自合格，孔与孔的关系一旦闭合起来，误差就得绕着框算。做成一整框换来的是受力与尺寸都在一块料里闭环、直角在加工时就做出来，代价是误差没有出口、料与工时全压在这一件上。角部的边距、内腔的转角、框面的平面度和槽的状态，都是这份账里的项目。把孔心距与对角线口径、基准取谁、内腔角部怎么过渡这几项在图纸上写清楚，比事后在现场找原因要省得多。具体结构与工况仍建议结合实际图纸确认。
