石墨坩埚：从整块料里“掏”出的一只空心杯，外圆与内腔怎样落到同一条轴线上？

石墨坩埚是以人造石墨加工而成的高温熔炼与承载容器，常见形态是一端开口的圆柱杯体。它看着简单，做起来却不是“车一个圆筒”那么直接：形状是炉膛、夹钳与取放方式定下的，精度是车床上一点点“借”出来的。这篇文章从三件事讲起——这类件为什么多用整块料掏制、大直径厚壁件要先过哪一道关、外圆与内腔怎样落到同一条轴线上，再落到图纸与验收上值得提前写清的几处。

信瑞达石墨 · 技术专栏

一、先看它是谁：一只空心杯，三件事同时成立

石墨坩埚在产线上的位置很特别：一头对着熔炼炉，另一头对着取放它的夹钳与倾炉机构。它一端开口的杯体要同时满足三件事，缺一件都在使用中露出来。

• 装得下料：由内腔定。内径、深度与底形决定它一次能装多少熔体，也决定清料、扒渣方不方便；
• 进得了炉：由外圆定。炉膛与夹钳认的是外圆，外圆的圆度与同轴决定它在炉里正不正、受热匀不匀；
• 被反复取放而不先坏：由口沿与壁定。夹取、倾倒、扒渣、清炉都会先碰到口沿，这里也是崩边与开裂的高发处。

相邻几类件的位置也要分清：方腔的那一档是方形石墨坩埚；走拼合路线的是分瓣坩埚（如三瓣），对应的是单件太大或需要局部更换的场合；带嘴、带溢流口的，是配合具体浇注动作的变体。本文这一类，是整体掏制的回转杯体。

二、形状是炉子定的：为什么是整掏的回转杯体

坩埚的外形不是随手定的，是跟着炉子和取放方式走的。炉膛多为圆形，夹钳与倾炉机构也按回转件设计，圆柱杯体与它们配合更顺；受热上，回转对称的件在各处壁厚一致时温度分布相对均匀，而方腔的角部是应力容易集中的地方。所以圆柱杯形是这类件里常见的一档。

为什么用整块料掏，而不是拼起来？整掏的好处是连着来的：

• 内外圆在同一次装夹里出来：外圆与内腔在一台设备、同一次定位下加工，同轴与同圈壁厚均匀更容易做稳，不必靠装配去凑；
• 没有拼缝：整体件不存在接缝处漏料、错台与配合面松动的问题，熔体也不会从缝里渗；
• 使用中少一层担心：少了紧固与拼合部位，就没有“连接处先坏”这一层。

代价也清楚：掏掉的料多。毛坯要大到能覆盖外径，内腔那部分材料基本被切走，材料利用率低，成本结构以材料与工时共同为主；而且壁越薄，件在切削中的刚性越差，越容易颤、越容易装夹变形，尺寸与同轴反倒不好稳——这也是“壁厚不能一味往薄里要”的加工端原因。

坯料规格覆盖不到的大直径、或需要局部更换的场合，行业里也有把坩埚分成几瓣拼合、再箍合使用的做法，代价是拼缝处要处理配合、密封与漏料，装配环节也多。两条路线各有适用面，按内径大小、批量与使用侧能不能接受拼缝来定。

三、料从哪来：大直径厚壁件先过坯料关

一提到大坩埚，容易先想到车床。其实对这类件，车床是后一道关，先过的在料上——能不能成型出一块足以覆盖外径的整料。

• 成型方式决定上限：模压成型成本相对可控，材料带一定方向性，件不大、受力方向单一时影响有限；等静压成型各方向比较均匀，做大直径、厚壁、对同圈壁厚均匀有要求的件更稳，代价是成本更高；挤压成型的圆筒坯，更适合细长一类的筒形件。成型方式的选择，往往比“多切一刀少切一刀”对成批件一致性的影响更大；
• 坯料规格是硬边界：内径、外径、深度往大里要之前，先要问的是“有没有覆盖得住的坯料”。件的外形尺寸受坯料规格与加工能力两层限制，先确认能不能覆盖，再谈价格与交期，顺序反了容易白忙；
• 坯料的均匀性会带到成品上：成型、焙烧、浸渍过程中留下的密度不均与内应力，在切除大量材料之后会释放，表现为放置一段时间后圆度、同轴与平面度发生变化。所以这类件通常粗精分序，必要时中间安排放置或按规程做去应力处理，把变形放在精加工之前释放掉；
• 颗粒度按用途分：偏粗的颗粒抗热震与抗折通常更好、成本相对低；偏细的颗粒表面更细腻，内腔面质量与尺寸精度更容易做好，但对热震与强度的余量要另做权衡。

把这一节收成一句：问“这只坩埚能不能做”，要连着问“料能不能到位”“设备能不能装得下”。两边都点头，后面才谈得上精度。

四、车床上的三笔账

料到位之后，真正的账在车床上。大坩埚的车镗，难的不是“车一个圆”，而是大直径、厚壁、深腔这三件事叠在一起时，每一件都在给另外两件添麻烦。

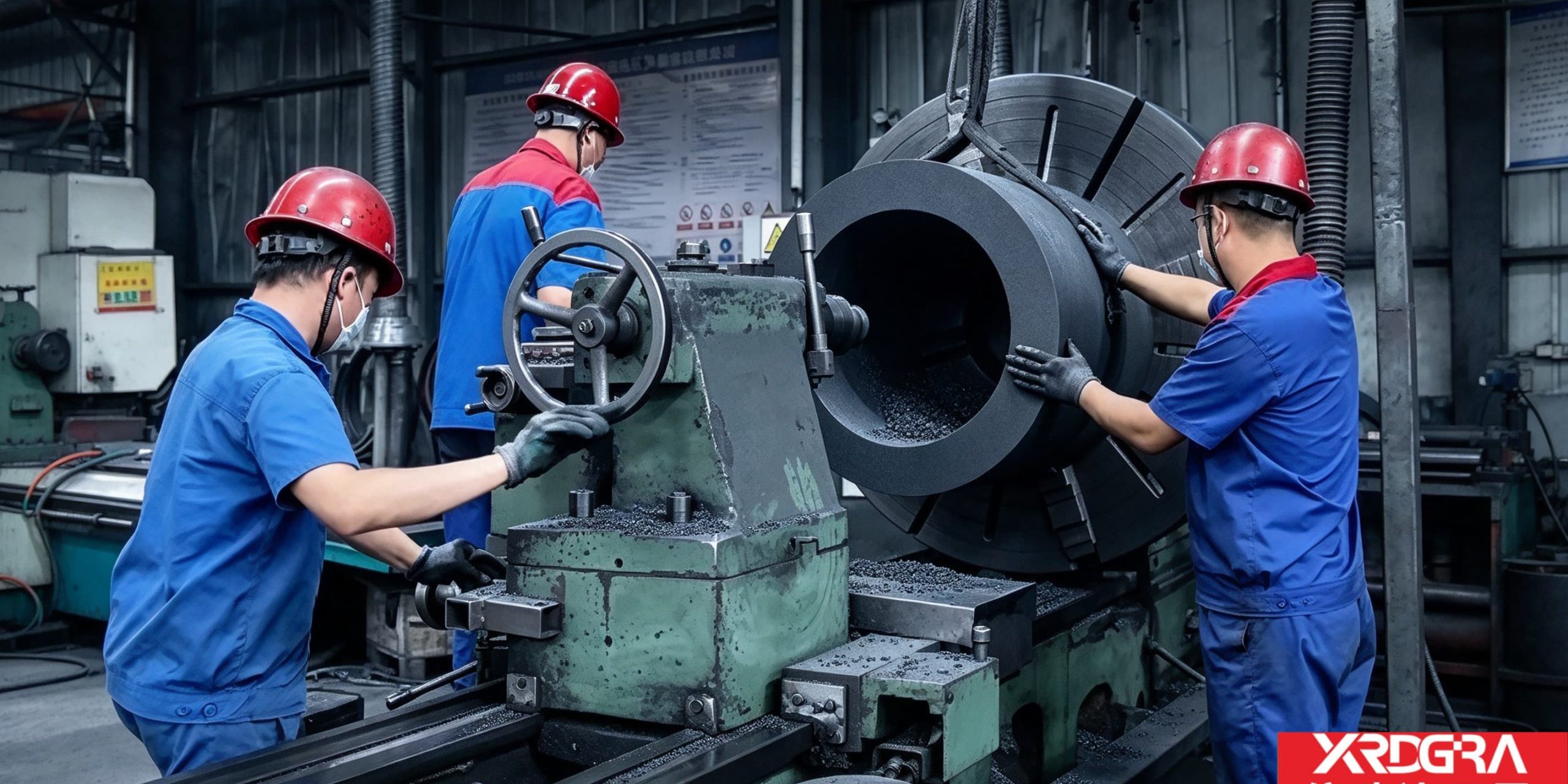

其一，装夹与找正。重件上车，先行的是吊装与找正。件越大越重，找正越吃时间，也越吃人；夹持点要避开配合面与口沿，落在壁上时还要控制夹持力——石墨怕局部点压，径向夹得太紧，薄壁处容易被夹圆变扁，松夹之后未必回得来，此时量出来的内径与圆度并不可信。工序上常改用软爪、端面压紧、胀胎或专用工装，把夹持的力分散开、避开关键面。

其二，基准与序。这类件往往同时有两套要求：外圆的定位面，和内腔的容料面。图纸上要写明以外圆还是以内腔为基准，这一项直接改变工序安排与报价。外圆与内腔能在一次装夹里车出来，同轴与同圈壁厚均匀更容易稳；若只能分两次装夹，就要靠工装与找正把两次的定位接上，误差会累积，序的安排也得跟着变。粗精分序是常规做法：先把余量去掉、留量到精加工，让应力在精加工之前释放，再统一精车内外圆与底面。

其三，深腔车镗的刚性。腔深相对内径较大时，镗刀杆伸出长、刚性下降，切削力一推，刀就让开——内腔容易出现锥度与振纹，尺寸一头大一头小，表面起波纹。这类件通常分级进刀、控制单刃切深，或在两端对进，把一段很长的悬伸切削拆成几段来完成。排屑与清粉是深腔件固定的活：切屑与粉屑排不出去，会被刀具反复碾压成压痕，也会在装配与装炉时污染熔体；腔越深，这一项越费工。

还有一层容易被忽略：大件的热容大。车削时间长，切削热进去、出来都慢，件在机床上量着是合格的，放置一段时间、冷却均匀之后，尺寸还会再动一点。所以关键尺寸的判定，宜给件留出与使用状态接近的稳定时间，而不是一下机床就下定论。

三笔账互相牵着：装夹不牢，深腔镗出来就漂；基准不统一，同轴就得靠工装去补；让刀不控住，壁厚就不均。它们都不是“加一道工序就能消掉”的问题，而是要在图纸、工序与工装里一起压下去。工序固有风险只能缓解、不易消除，工况敏感的件，仍建议先做小批试制。

五、同轴与壁厚，是同一件事的两面

前面反复提到同轴，这里把它和壁厚放在一起说清——因为它们本来就是一回事。

坩埚在炉里的位置由外圆定，熔体的位置由内腔定。内腔相对外圆偏了，同圈壁厚就不均：薄的那一侧先被吃穿、受热也不均，还容易在反复热循环里成为起裂的地方。所以图纸上值得把“内腔对外圆的同轴”“同圈壁厚差”单独标出来，而不是只给一个内径、一个外径。同轴稳了，同圈壁厚自然均匀；同轴偏了，壁厚就补救不回来。这也是为什么说，这两项是同一件事的两面——它是车出来的，不是量出来的。

• 底厚通常大于壁厚，原因有三条：底部要承熔体的重量与装取时的着力；底部与炉膛底部或托座接触，局部温差大、承受的热应力集中；清底、清渣时的机械作用也落在底部。所以底厚与壁厚不必取同一个值，图纸上分别给出更符合实际；
• 内腔底角宜做圆角：底与壁的过渡区是应力集中处，尖角既容易在热循环里成为开裂起点，也容易积渣、不好清。做成圆角，是为强度，也是为清料不落死角；
• 口沿是先行劣化的部位：夹取、倾倒、扒渣都碰到口沿，棱边一崩就是一条起裂源。常见做法是口沿倒钝、局部加厚或做出台阶；带嘴的件，嘴部与本体之间过渡要顺，直角过渡往往是崩边的起点；
• 同一个公差值，落在不同部位不是一回事：同样一个数值，落在大直径上与小直径上、落在一段厚壁上与一段薄壁上，含义并不相同。全件套一个精度等级并不划算，按部位分别给要求，既省工时也省废品；
• 壁厚不只是强度：它一头是“备吃的余量”——坩埚是消耗件，内壁在熔体冲刷、扒渣与反复热循环中一层层少下去，壁越厚可用周期越长；另一头是热惯性——壁越厚，升降温时坩埚本体要吃掉更多热量，温度响应变慢、熔体的跟随也更迟钝。所以它按熔炼节奏与可接受的更换周期来定，不是越厚越好，也不是越薄越省。

六、图纸与订单上值得先写清的几处

• 基准：以外圆还是以内腔为基准，一项定下来，工序与报价都跟着变；
• 壁厚与底厚分别给：按熔炼节奏、熔体重量、装取方式与预期更换周期分配，不必取同一个值；
• 同轴与同圈壁厚差：单独标注并约定检验方式，别只给内径与外径；
• 内腔底角圆角、口沿与嘴部倒钝：把崩边与应力集中的高发处先在图纸上处理掉；
• 表面粗糙度分部位：内腔面按熔体与清渣情况控制，外圆与底面按配合要求控制，不必全件一刀切；
• 材质牌号与灰分档次：按熔体“怕什么元素”定档，而不是只比一个总量；对杂质敏感的场合走高纯，常规承载不必一律走高纯；
• 装取方式：夹钳着力在哪里、是否倾倒、扒渣与清炉用什么方式——口沿与壁厚的做法，往往由这一项决定；
• 外观判定项、检验方式与包装周转：量具的测量力控制在什么程度提前说清（石墨偏软，卡尺夹得重一点读数就不一样）；分件隔垫、防磕碰、防受潮，不同牌号与规格分区堆放。

七、主要用在哪些地方

应用领域	这类坩埚承担的事
贵金属熔炼与精炼	金、银等对熔体洁净度与容器不引入杂质有要求的场合
有色金属与合金熔炼	铜、铝、锌及各类中间合金的熔化、保温与浇注
真空炉与感应炉熔炼	工况苛刻、对耐温与热震要求高，以及需要随炉升降温的连续使用
高纯材料与实验用熔炼	对灰分与杂质敏感的小批量、多品种场合
粉体与材料熔制承载	锂电材料、特种粉体等对铁、硫一类杂质敏感的场合
小批试样与打样	来图来样定制与小批试样，先验证使用节奏再放量

凡是“装高温熔体、还要反复取放”的场合，都会用到这类件。同一外形在不同炉型与不同操作方式下，职责并不完全相同，所以内腔、口沿与壁厚的分配，都要按实际使用方式确认。

八、使用边界：热与氧气同时在场才算数

石墨怕的不是热，是热与氧气同时在场。这一条对坩埚格外要紧——它耐温高、抗热震好，却在氧化性气氛里高温使用时会一层层被吃掉。这类件多用于真空或惰性气氛，原因也在这里。

• 氧化损耗：在空气等氧化性气氛、温度持续偏高时会发生氧化损耗，口沿、嘴部这些比表面积大的位置先行劣化，壁薄处也比厚壁处更早被吃掉——件的外形还在这，可用壁厚已经下来了。要在含氧气氛使用，需做好防护与损耗预期，并把更换判据放在壁厚上；
• 相容性：碳与部分熔体在高温下会发生反应，形成碳化物或引起渗碳，不同熔体的差别不小，具体介质要单独评估，不宜按“石墨容器什么都能装”来理解；
• 操作条件：石墨抗折与抗冲击余量有限，敲击、点接触与强行撬料都可能让它提前失效。装取与清渣方式对使用周期的影响，不比材质小；
• 存放：材料有孔隙，长期潮湿存放后直接进高温炉容易开裂，入炉前宜按规程干燥；
• 消耗属性：坩埚属消耗件，判断该不该换，看壁厚减薄量、内壁裂纹与口沿状态，比等它漏了更及时。

坩埚熔炼涉及高温熔体与高温炉操作，相关工艺设计、操作与检修应按专业规程与安全要求执行，本文不涉及具体工艺参数的确定。

九、关于信瑞达石墨的石墨坩埚

信瑞达石墨专业生产石墨坩埚已有 30 年，在大直径厚壁件的坯料选配、车镗工序的装夹找正与深腔切削控制上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控内外径与深度公差、内外圆同轴与同圈壁厚差，以及口沿与倒角要求；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

对这类件，我们通常建议先把熔体种类与温度区间、炉型与气氛、装取方式、容量与尺寸偏好确认清楚，再据此匹配石墨牌号、成型方式与加工方案。大直径厚壁件的坯料与工时占比都不低，工况还没完全定下来的，可先做一件试样装机试用，确认壁厚分配与使用节奏合适之后再批量放量，试错成本相对可控。

写在最后

石墨坩埚看着就是一只圆柱杯子，可它的账是分两半记的：一半在料上，坯料能不能覆盖、均匀性够不够，决定了这只件做不做得出；一半在车床上，装夹、基准与深腔走刀，决定了它做不做得准。外圆定它在炉里的位置，内腔定熔体的位置，两者落到同一条轴线上，同圈壁厚才均匀——这也是这类件尤其需要先想清楚的一处。剩下的，是把口沿、底角、壁厚分配与验收口径在图纸上写清。实际选型时，把熔体、炉型、气氛与装取方式先摆出来，再谈牌号与加工方案，是较稳妥的路径。
