石墨螺柱：位置靠两个法兰卡住、连接靠整根螺纹——两端不在一条线上，装上去就是歪的

石墨螺柱是一根两端都车出螺纹、两端各带一个法兰盘的柱件：整根几乎都是螺纹，靠它把两端的结构旋接起来；两个法兰盘一左一右，把这件东西在轴向卡在一个确定的位置上，同时给夹紧力一个摊平的承压面。它不像螺栓靠六角头承压，也不像螺杆靠光杆跨距——它把“位置”和“连接”两件事都交给了螺纹和法兰。这篇文章集中讲这类件真正的分歧点：两个法兰各自管什么、两端凭什么要对得上、整根都是螺纹意味着什么、法兰根部与螺纹口该怎么收、以及图纸上该写清哪几项。

信瑞达石墨 · 技术专栏

一、它不是螺栓也不是螺杆：位置靠法兰卡，连接靠整根螺纹

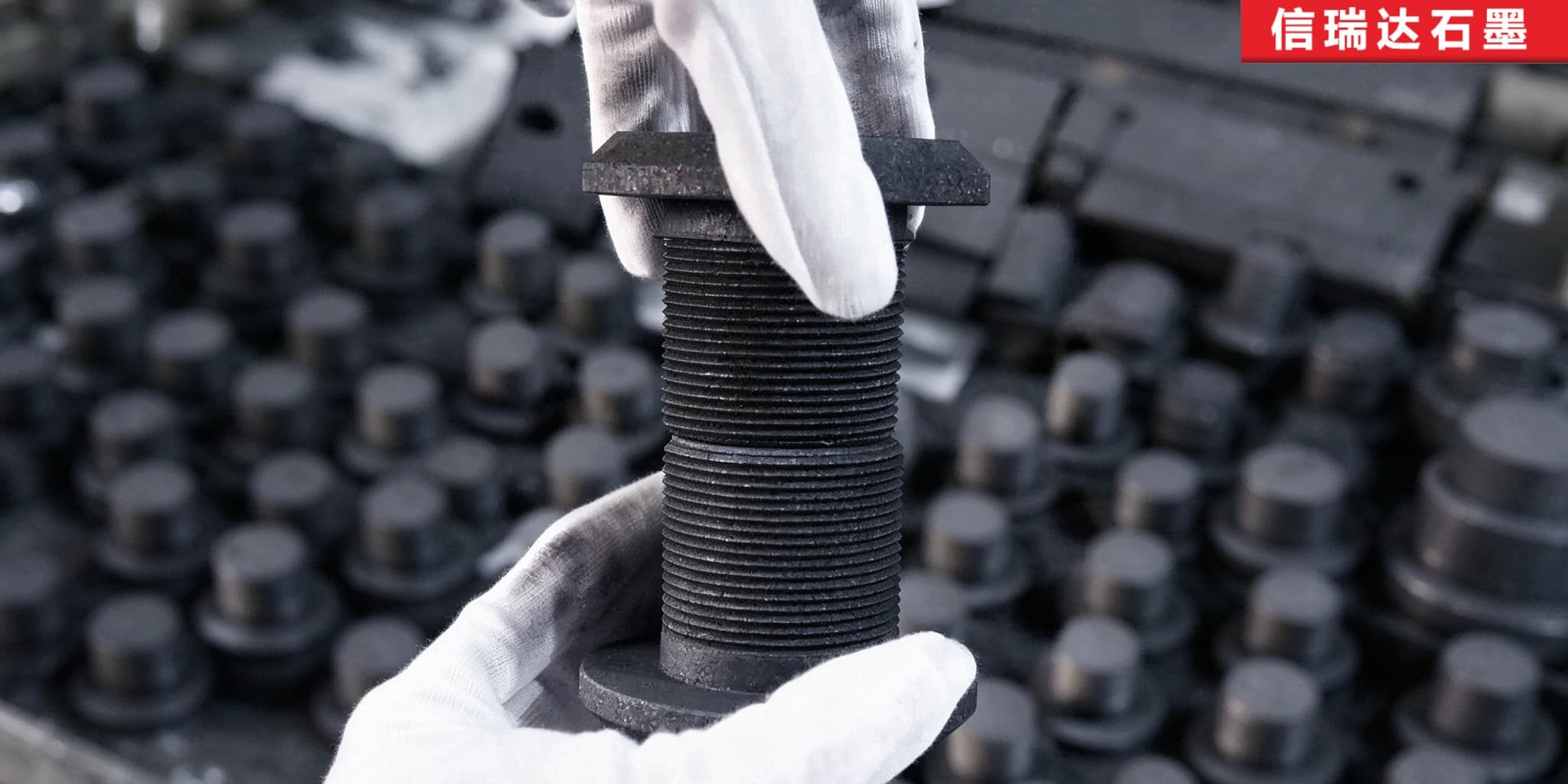

从外形看，它是一根两头带盘的螺纹柱：两端各自车出螺纹，两端又各自顶着一个法兰盘，中间几乎被螺纹占满。看着像一根棒料顺手车通了螺纹、再在两头车出盘，实际这一根上落着两件性质不同的活。

一件是卡住位置：两个法兰盘端面分别顶住两侧的结构件，把这件东西在轴向固定在确定的位置上，并给夹紧力一个摊平的承压面。另一件是连起来：整根螺纹旋进两侧的内螺纹孔，或者被两端的螺母锁住，把两端的结构连接成一个整体，并且要求可拆。

它和另外两类石墨紧固件的分界不在名字上。螺栓靠六角头把两件夹住，力的入口是那个头，预紧力从头部传下去；螺杆两头都接在结构上，但中间往往留一段光杆负责跨距与刚度。螺柱两头都带螺纹、中间没有光杆段，位置又不靠头而靠两个法兰——所以它更像一根“两端带法兰的接口柱”，而不是“带头的紧固件”或“带杆的螺杆”。

二、两个法兰盘各管一事：定位与承压面

把这件东西两端的法兰盘拆开看，它们的角色其实很具体。一个端面顶住一侧结构件，定义了这件东西在那一侧停在哪里；另一个端面顶住另一侧，定义了另一侧的停位。两个停位合起来，这件东西的轴向位置就被锁定了。

法兰盘还是承压面。夹紧力直接压在螺纹牙上，接触是一条线、压强很高，牙尖受不了；法兰盘把这条线扩成一圈面，力摊开了，结构件表面也不容易被压出印。它相当于一个集成在件上的垫圈，但比垫圈省了“会不会丢、会不会装反”那层麻烦。

代价也在法兰盘上。法兰盘是截面突变处，根部应力集中，也是热流里的一个小台阶；石墨又是脆性材料，缺口半径越小越容易从那里起裂。所以法兰盘与杆身相接的根部要做圆角，而不是做成尖角。下面这张表是法兰盘要兼顾的几件事。

法兰盘要管的事	它怎么起作用	要留意的代价
轴向定位	端面顶住结构件，定义停位	端面须与轴线垂直，否则只顶到一半，件受偏载
承压摊平	把夹紧力从一条线扩成一圈面	盘面须平整，否则局部压强高，对偶件表面易留印
根部应力	截面在此突变，是受力与热流的敏感处	根部做圆角；尖角易起裂，且是氧化与热疲劳先到的地方

两个法兰盘之间还有一层关系：它们得平行且共轴。两个端面若不在同一轴线上，或者互不平行，装上去只会一端先贴、另一端悬空，夹紧力全压在那一侧，另一侧其实是松的。这种偏载短期看不出，反复升降温之后缝隙越来越大，螺纹连接也就跟着松。

三、同轴：装上去正不正，卡在两端螺纹和两个法兰是不是一条线

图纸上常只写螺纹规格、法兰尺寸、总长。按这行字做，做出来的件大概率也能旋进对方的孔里——因为螺纹留了配合间隙，轴线偏一点照样旋得进。问题在旋到底、两侧法兰都要贴住之后。

两端螺纹轴线、两个法兰轴线不重合，会出现两种表现。一种是平移偏：整根件相对理论位置错开一点，两侧法兰贴上去是斜的。另一种是角度偏：螺纹或法兰轴线与杆身成一个很小的夹角，旋到底之后整根斜着装，夹角本身不大，但乘上件长，落在端部就是一段可见的位移——件越长，放大得越明显。现场的反应常是“件做弯了”，其实是一端没对正。

这种偏差从哪来？主要是装夹与接刀：

• 一次装夹做下来：两端螺纹、两个法兰在同一道工序里成形，同轴表现比较好，剩下的偏差来自卡盘本身的跳动与悬伸让刀；
• 调头两次装夹：更常见的做法，也更容易出问题。调头之后若不打表就直接车，两次装夹的中心不重合，两端自然不同轴。正确做法是先以已加工的一段为基准打表找正，再车另一端——让基准定接口，不能让接口反过来定基准；
• 卡盘夹持本身：柱件夹三爪，夹紧力大一点就压出痕迹甚至夹成椭圆，松开后回弹，量出来的直径与夹着时又不一样。

验收这条路也不轻松，三种做法各有各的边界。环规通止只管牙合不合格，管不了轴线；两端打表看径向跳动简单，但得先把支承方式和转动基准说清楚，否则同一根件换个人量就是两个数；装到对方件上量两端法兰的贴合差或杆端摆量贴近实际使用，可这需要对方件在场，现场往往做不了。所以更省事的办法是反过来：在图纸上把同轴写成一条可执行的要求——要么给一个数值，要么直接写“装配后两端法兰贴合差不超过多少”或“杆端摆量不超过多少”，让加工方有据可依，也让验收有据可查。

四、整根都是螺纹：可旋入的范围宽了，薄弱段也跟着变长

“螺纹越多越保险”，是这类件上常见的一个想法，但它经不起推敲。整根都是螺纹，意味着两端都能吃力、装配时两端都能旋入，灵活是真灵活；可它也意味着整根都是缺口截面。

石墨螺纹的承载靠有效牙数，而牙列上的受力并不均匀——旋紧之后，靠近受力面的前几扣吃掉大部分载荷，往后逐扣递减。牙数加到一定程度，再往后加的那些扣对承载的贡献有限，更多是陪跑。更关键的是，螺纹段的抗弯截面比光杆段小一圈：牙底直径小于杆径，牙根又是一圈连续的缺口。整根都是螺纹，等于整根都是这段薄弱区，而它偏偏又落在整根件受力集中的中间。

还有一个容易漏的点：“螺纹段总长”和“有效螺纹长度”是两个数。车螺纹到末端必然要收浅，末端那几扣是不完整牙，形状不全、不能算承载牙。图纸只写一个“螺纹长多少”，加工方要么按总长一路车到底，末端留一串浅牙占着位置，要么自己决定在哪儿收——批次之间就不一致了。装配时如果只旋进到不完整牙那一段，看着是“拧进去了”，实际咬合的牙很少，一受力就崩。

石墨螺纹本身也有脾气：牙型宜浅、螺距宜细，配合要留间隙，目的是给脆性材料一点余地，避免牙尖在旋入或受载时崩缺。所以这一项建议写成两个数：螺纹段从端面起算多长，其中有效螺纹多长，两者之差留给收尾。

五、收尾与倒钝：法兰根部与螺纹口

这类件上两处棱边尤其该留意：法兰盘与杆身相接的根部，以及螺纹的入口。这两处不处理好，运输和装配时的一个磕碰就能变成一条裂纹的起点。

法兰根部前面说过，要做圆角，不能留尖角——它既是应力集中点，也是热疲劳先到的地方。螺纹口那一圈棱边如果没有倒钝，搬运时一磕就是一个缺口，而这个缺口正好落在牙的入口，旋入时先崩的就是这里。所以螺纹两端都要倒钝，端面棱边也要倒角。

还有一层是法兰端面的垂直度。端面与轴线不垂直，贴上去只碰到一圈边缘，夹紧力没摊开，偏载随之而来。这一项看着简单，却是两个法兰“能不能同时贴住”的前提，宜在图纸上单独写清，而不是默认“车出来就是直的”。

六、为什么用石墨：四点理由，对四个代价

这类连接件不只有金属一种选择，石墨能占一席，靠的是几个别的材料给不了的点。把它和代价摊开看，选型时才不会只看“能用”两个字。

选石墨的理由	它解决什么麻烦	对应的代价
耐温上限高	在高温炉、真空热场里不会软化变形	氧化性气氛下会氧化减薄，薄处先损
热膨胀系数小	热态不胀死，升降温循环里尺寸稳	与金属配对件膨胀差大，间隙要算热态
自润滑、不咬死	反复装拆不卡，旋入旋出顺	牙面承载不如金属，受力集中处易崩牙
不带铁、惰性	不污染敏感物料，不与多数熔融金属反应	脆性，不能焊补、不能校直，磕碰即伤

这几个代价里，脆性是该先记住的一条：石墨没有塑性段，受力超限时不是变形而是开裂，开裂之后既不能焊也不能校，只能降级或报废。开口气孔会使它吸潮、吸杂质，纯度要求高的场合要靠高纯牌号或浸渍来补；但浸渍本身有耐温上限的约束，不是加了就好。氧化性气氛加持续高温会让这件东西慢慢变细，螺纹牙尖、法兰棱边这些薄处比表面积大，损耗来得更早——这属选材与工况匹配的事，不是公差能解决的事。

七、热膨胀与配对件：间隙要按工作温度留

石墨和金属的热膨胀系数差得不少，这一点在高温场合不能忽略。常温下旋进去刚好、手感顺，不等于热态也顺：升温之后金属配对件胀得多、石墨胀得少，原本留的间隙被吃掉，螺纹可能咬死；降温之后又松。所以这类连接件的配合间隙，宜按工作温度下的尺寸来算，而不是按室温下的手感来定。

真空场合还有一条：连接处不涂润滑脂。润滑脂在真空与高温下会挥发、会污染热场，而石墨自润滑正好是实打实的优势，恰恰不需要那层油。和金属螺杆配对时，旋合长度也要按热态留，别按冷态凑合。

八、加工顺序与装夹：几处容易被忽略的要点

• 先建基准，再做两端的螺纹与法兰：能一次装夹把两端做出来就一次做完；确实要调头，调头之后先打表，以已加工的一段找正，再车另一端。反过来做，等于让基准跟着接口跑，偏差会一直留在件上；
• 同轴是核心：两端螺纹、两个法兰共用一条轴线，优先一次装夹。分段做就格外依赖打表接基准，软爪顶针比硬爪三爪更稳；
• 整根螺纹的刀具磨损是单向的：从一端车到另一端，刀越走越钝，螺纹尺寸会顺着车削方向漂。中途复校、首件末件对比能兜住大部分漂移，成批件宜同批料同次调机；
• 粉要吹，不要擦：石墨切屑是粉，会挤进螺纹沟槽和法兰根部。带粉装配等于假贴合，旋入发涩，牙面还会被磨伤。装配前逐件吹净，吹完别用手抹；
• 周转与存放：螺纹段套上护套，平放、多点支承，不要两头架空让中段悬着；法兰朝上、避免棱边磕碰。不少损伤发生在还没上炉的时候。

九、牌号：牙尖先崩，还是整根先弯

这类件的选材，说到底是回答一个问题：这根件更可能坏在牙上，还是坏在杆上。答案不同，看重的指标就不同。

• 颗粒细度：细颗粒牌号在牙尖、螺纹口、法兰根部这些位置不容易崩边，代价是坯料更贵、加工更费时。螺纹为主、装拆较频繁的件，这一项值钱；
• 成型路线：各向同性的材料，径向与轴向的强度差小，做长件时不会沿着某一个方向先裂。跨度长、受弯明显的件，这一项比单纯的强度数值更值得看；
• 强度与硬度不是一回事：抗折强度管的是“弯不弯”，硬度与抗压管的是“牙崩不崩”。只写“强度高”的图纸，实际上没有约束到任何一件事；
• 灰分与纯度：与制品直接接触、或热场洁净度要求高的场合，灰分要压下来；
• 浸渍：能提强度、封气孔，但在螺纹件上要慎用——浸渍会改变牙面手感与尺寸，反复旋拧时表现也和未浸渍的不同，同时还要看耐温上限是否够。

有一个常见误解值得点出来：不是越硬越好。太硬意味着更脆，牙受力时不是磨掉而是崩掉。崩是突然发生的，磨是渐变的，现场更容易接受后者——因为它有个过程，能提前看出来。所以这类件的选材，宁可要一个“会磨”的牌号，也别要一个“不磨但会崩”的。

还有一条边界要提前说清：氧化性气氛加持续高温，会让这根件慢慢变细。螺纹段的牙尖、法兰的棱边这些薄处比表面积大，损耗来得更早，牙一浅、盘一薄，连接就跟着松。这个过程是渐变的，不会一下子断，但加工补不回来——它属于选材与工况匹配的事，不是公差能解决的事。

密度、抗折强度、弹性模量、热导率这些物理指标，随牌号与规格变化，具体以对应牌号的技术条件为准。

十、图纸与订单上，建议写清这十项

• 用在什么地方、与什么材料配（金属件、石墨件还是陶瓷件）、气氛与温度区间；
• 螺纹规格、牙型、螺距与配合间隙；是配螺母，还是两端都拧进内螺纹孔；
• 两个法兰盘的尺寸与各自的位置，停位从哪一端起算；
• 整根螺纹还是分段留光杆，螺纹段总长，以及其中的有效螺纹长度——两个数都要，别只给一个；
• 两端螺纹与两个法兰的同轴要求；写得成数值就写数值，写不成可改成“装配后两端法兰贴合差”或“杆端摆量”；
• 法兰端面对轴线的垂直度，以及两个法兰之间的平行度；
• 法兰根部圆角要求，以及端面棱边的倒角；
• 螺纹口倒钝与端部处理；表面纹路是走刀留下的还是有意做的；
• 牌号与纯度分档，是否需要浸渍，耐温上限够不够；
• 批量与一致性口径：是否接受按尺寸分档、是否逐件记录、包装与周转方式。

这十项里，第三、五、六、七是空得比较多的四条。它们的共同点是“不写也能做出一个件来”，所以很容易在询价阶段被跳过；但它们决定了这件东西装上去两端是不是同时贴住、旋的时候有没有余地、拆的时候会不会卡，事后再补，成本比一开始写清楚高得多。

十一、关于信瑞达石墨的石墨螺柱

信瑞达石墨专业生产石墨螺柱及各类石墨紧固件已有 30 年，在两端螺纹与法兰盘的同轴及形位控制上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控两端螺纹的同轴、法兰端面对轴线的垂直与两法兰的平行；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

这类件的活儿，难处往往不在“车一段螺纹”上，而在两个法兰的位置、两端螺纹的同轴、以及根部与螺纹口的收尾。这些位置是我们在加工与检验中会逐项确认的内容。如果您手上有具体图纸，把它配什么件、在什么气氛与温度下使用、装拆频次多少一并说明，更方便匹配牌号与加工口径。

写在最后

石墨螺柱看着简单：一根两头带盘的螺纹柱。可这根件的要害，不在“螺纹车不车得出来”，而在另外三处——两个法兰盘把位置卡得准不准，两端螺纹和法兰是不是落在同一条轴上，根部与螺纹口收得干不干净。这三件事在图纸上都只是一两行字，写不写、写多细，直接决定这件东西装上去两端是不是同时贴住、是能拆还是拆不下来。较稳妥的做法是：先把配什么件、什么气氛与温度、装拆多频繁讲清楚，再定螺纹规格、法兰位置、同轴与垂直要求、牌号；急不来。具体工况仍建议结合实际参数确认。
