信瑞达石墨·石墨月牙板·技术专栏

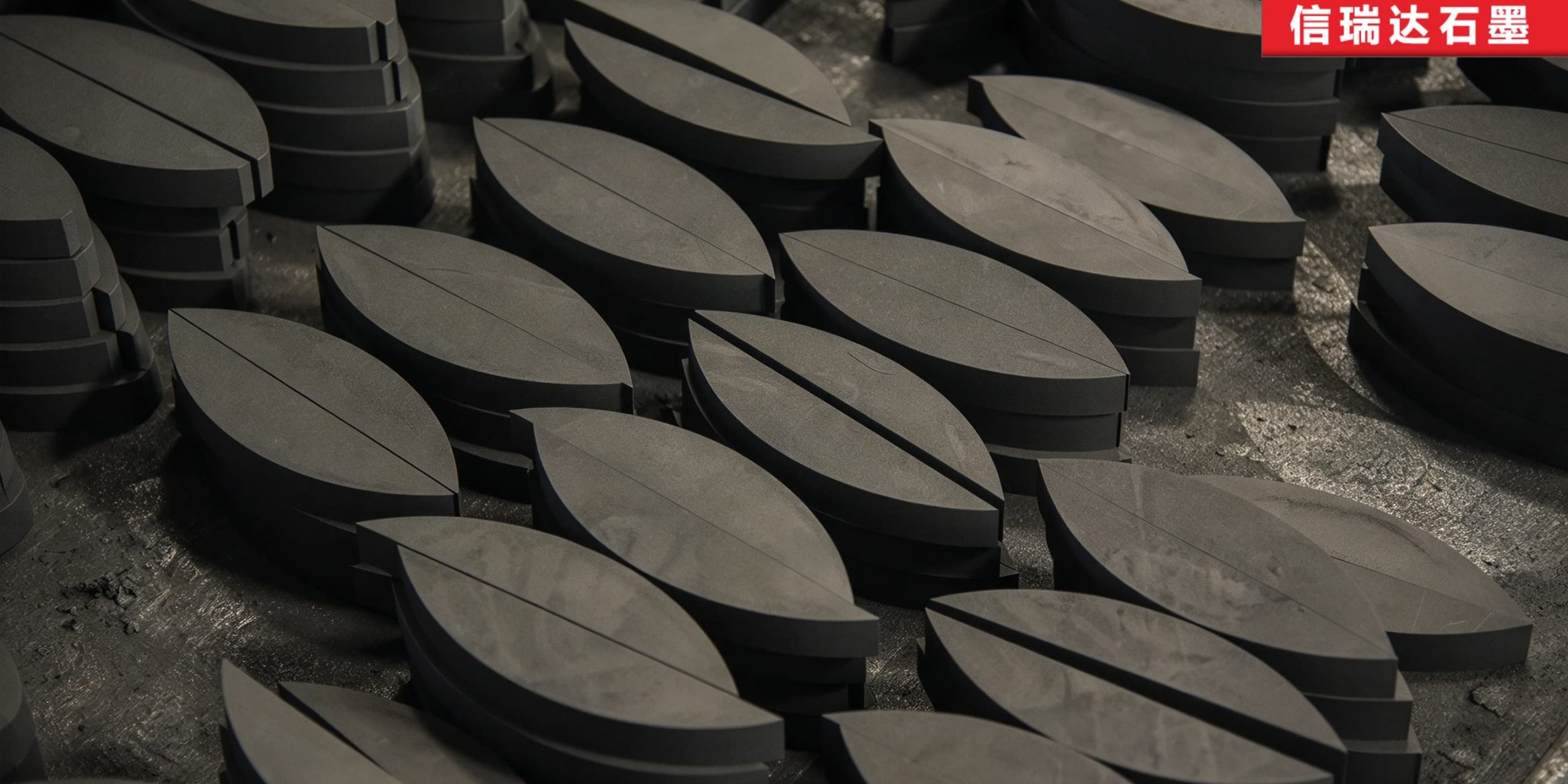

石墨月牙板：看着是一块弯板，弧线贴不贴得上才是它的活
月牙板是工业炉、窑一类设备里常见的一类石墨异形板件——外形像一弯月牙，两端尖、中段宽，整体薄薄一片却带着一条弧。它通常不是单独受力的大结构件，而是嵌在曲面之间、起贴合、衬垫、导流或分隔作用的耗材。不少企业头一回画这种件，会下意识按直板去标注，到装配才发现问题出在那条弧上。这篇就从形状、材料、关键要求和加工几方面，把月牙板的讲究说清楚。
信瑞达石墨 · 技术专栏
一、它先是一块板，再是一段弧
月牙板的本体是一片薄板，但轮廓不是直边，而是一条弧。这一点把它和普通的直边板分开：直板靠平面去贴平面，月牙板靠那条弧去贴曲面，贴的往往是对面那道圆筒内壁或凹面。
为什么不做成直板？因为对面的基准本身就是曲的。炉胆、辊面、筒壁，多半是圆的或带弧的，硬塞一块直板进去，接触就从面变成线、甚至点，要么压不实，要么把局部应力顶起来，旁边还容易留出缝隙。月牙形是让这块板顺着那条弧走，把面接触尽量保住。
两个尖头也各有来处。月牙板常常要塞进相邻两件之间的夹角，或者顶到一个限位上，头收得尖一点，才插得进去、卡得住。尖头和弧一样，都是为“贴得上、卡得进”服务的，不是单纯为了好看。
二、为什么愿意用石墨
月牙板待的位置多半温度高、气氛特殊，用石墨有几条站得住的理由：
- 耐温上限高，能在热区里长期工作；
- 化学惰性强，不与多数熔融金属、保护气体发生反应，也不往被接触件上带金属杂质；
- 热膨胀系数小，受热后尺寸变化可控，板身不易因热胀而错位或卡死；
- 自润滑、易加工，能做成带精确弧面的薄板，复杂轮廓也好落刀；
- 不污染，对半导体、光伏这类对杂质敏感的场合很关键。
代价也要讲清楚：石墨脆，没有塑性段，受冲击或局部受力超限会开裂，裂了不能焊也不能校；在氧化性气氛、温度持续偏高时会氧化损耗，薄板两面都在氧，厚度一点点变薄；开口气孔会吸潮、会沾粉。这些决定了它的使用边界，也决定了它是一类耗材而非一劳永逸的永久件。
三、月牙板上要盯的几处，各管一件事
把一块月牙板拆开看，几个几何特征各担一份职责：
- 弧半径与弧形轮廓：这是核心。弧的半径、弧度范围写错或做偏，贴合就从面接触掉成线接触、点接触，功能跟着打折。它比板厚更要紧，是月牙板的命门。
- 板厚均匀性：它毕竟是一块薄板，厚度常常就是它的功能量——衬垫多高、隔热层多厚、间隙留多大，都落在厚度上。厚度一圈不匀，贴不实、隔热也不匀。
- 两端尖角：应力集中的点，也是崩边高发处，还常是装夹与测量的基准角。倒钝要求要写进图，否则转运一磕就缺一块。
- 平面度与两面平行度：它到底是板，两个大面是工作接触面，平面度不足会局部架空，两面不平行会让“贴一块”变成“贴一条楞”。
- 弧的朝向与对称：月牙有凹面朝哪边、左右是否对称的问题。朝向错了，弧照样是弧，却贴不到该贴的那一面，而且不上机看不出来。这一项要在图纸上锁死、一次装夹做准。
四、加工难在哪
月牙板看着薄、看着小，加工上的难处却不少：
- 轮廓是铣出来的，弧线靠程序走，刀具半径补偿要准。补偿写错，弧就整体偏掉，肉眼未必一眼看出，装机才发现贴不拢；
- 薄板装夹讲究“垫实”而非“夹紧”。夹着量到的尺寸和松开后的尺寸不是一个数，夹点位置、夹紧力都要慎重，局部受力过大会把板压出暗伤或压变形；
- 尖角与自由边易崩。两端尖头、板的外缘都是自由边，两面无支撑，走刀稍重就崩口；全棱倒钝、轻快走刀是常法；
- 厚度均匀靠基准。先建大面基准，再走轮廓，能一次装夹尽量走完两面加轮廓，少翻身；翻身就等于换基准，薄板上两面的关系容易接不上；
- 批内一致性靠节奏。一次对刀连走一批，刀具磨损是单向累积的，中途要复校，首件末件对比；按尺寸分档交付，往往比硬压每一件到同一公差便宜；
- 清粉要吹不要擦。石墨屑是粉，塞在弧底、尖角里，擦会把粉压进表面孔隙，吹才干净。
五、常见用在哪
月牙板是一类耗材，具体工位按设计走，这里只列几类常见角色，不替使用方下结论：
- 曲面衬垫段：贴在筒壁、炉胆内壁，作局部的弧面衬里或耐磨层，顺着圆面把接触铺开；
- 楔块或限位：塞进两件之间的夹角，顶住一处或隔开一段距离，尖头正是为这个夹角准备的；
- 导流或分隔：在流道里把流体导一段，或把两种料、两种气氛之间隔一道，板薄、弧顺，好嵌进去。
用到哪类炉、哪种工位，看具体结构，不宜仅凭形状猜它的用途。
六、边界要说清
月牙板不是万能件，几处边界要讲在前面：
- 氧化性气氛、温度持续偏高时会氧化损耗，薄板两面都氧，厚度一点点变薄，该换就要换，裂了不能焊补也不能校直；
- 它对冲击与韧性要求高的位置并不合适，金属件仍有它的位置；
- 活泼金属（如某些熔融铝系）与碳的相容性要单独评估，石墨并非通吃；
- 密度、强度、导热系数、耐温上限等物理指标随牌号与规格变化，以对应牌号技术条件为准，不能只凭一个品名认定性能。
也要说清边界。月牙板处在热区或受摩擦的位置，氧化性气氛、温度持续偏高时会氧化损耗，薄板两面都氧，厚度一点点变薄，贴合与隔热随之悄悄变差——该换就要换，裂了不能焊补也不能校直。对冲击、韧性要求高的位置，金属件仍有它的位置；活泼金属与碳的相容性要单独评估，石墨不是通吃。选不选、按什么口径做，还是先看它被派去干哪种活。
七、图纸与订单上，建议写清这几项
月牙板要落地，图纸或订单里宜写清：
- 弧半径、弧度范围，以及弧相对哪个面、哪个圆心定位；
- 板厚及允许的均匀度差；
- 两端尖角的形态与倒钝要求；
- 弧的朝向、是否对称、有无角向基准（凹面朝哪边要锁死）；
- 平面度与两面平行度；
- 石墨牌号与主要指标倾向（纯度、密度、灰分等按工况取舍）；
- 数量与批一致性口径（是否接受分档、分几档）。
写明这些，比事后争论“这块板行不行”省事得多。某一项拿不准时，把实际工况讲出来，由加工方按经验建议合适口径，也是一条路。这里补一句提醒：上文提到的物理指标随牌号与规格变化，以对应牌号技术条件为准。
八、关于信瑞达石墨的石墨月牙板
信瑞达石墨专业生产石墨月牙板已有 30 年，在按图定制加工与薄板弧面轮廓、厚度均匀及尖角倒钝控制上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控弧面贴合轮廓、板厚均匀性与尖角倒钝等关键公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。
写在最后
月牙板样子简单，讲究在“那条弧贴不贴得上”：弧半径与轮廓是命门，板厚均匀管贴得实不实，尖角倒钝管它经不经得起转运。这几项多半不写在报价单上，却直接决定这块板装上去之后是服服帖帖还是这儿翘、那儿空。比较稳的做法是：下单前把用途讲清，把弧半径、板厚均匀、尖角处理这几项写上，到货后按约定的方式抽检一遍。具体工况与验收方式，仍建议结合实际参数与图纸确认。
