带盖石墨盒：盖子不是封上去的，是嵌进盒腔的——配合面才是它真正要守住的地方

带盖石墨盒是高温炉热场里的盛料工装，由盒体与盖板两件组成。盖板内侧有一圈矩形凸台，正好嵌进盒体的开口里。它和裸石墨盒的差别，就在这一道子口配合——盖子靠凸台对正、靠配合面贴住，配合面的质量比单只盒子更难做，也更决定能不能用得住。

信瑞达石墨 · 技术专栏分类：高温炉石墨工装适用场景：真空烧结、气氛保护热处理、半导体与光伏高纯盛料、粉末冶金防氧化

一、带盖石墨盒：长什么样，在炉里干什么

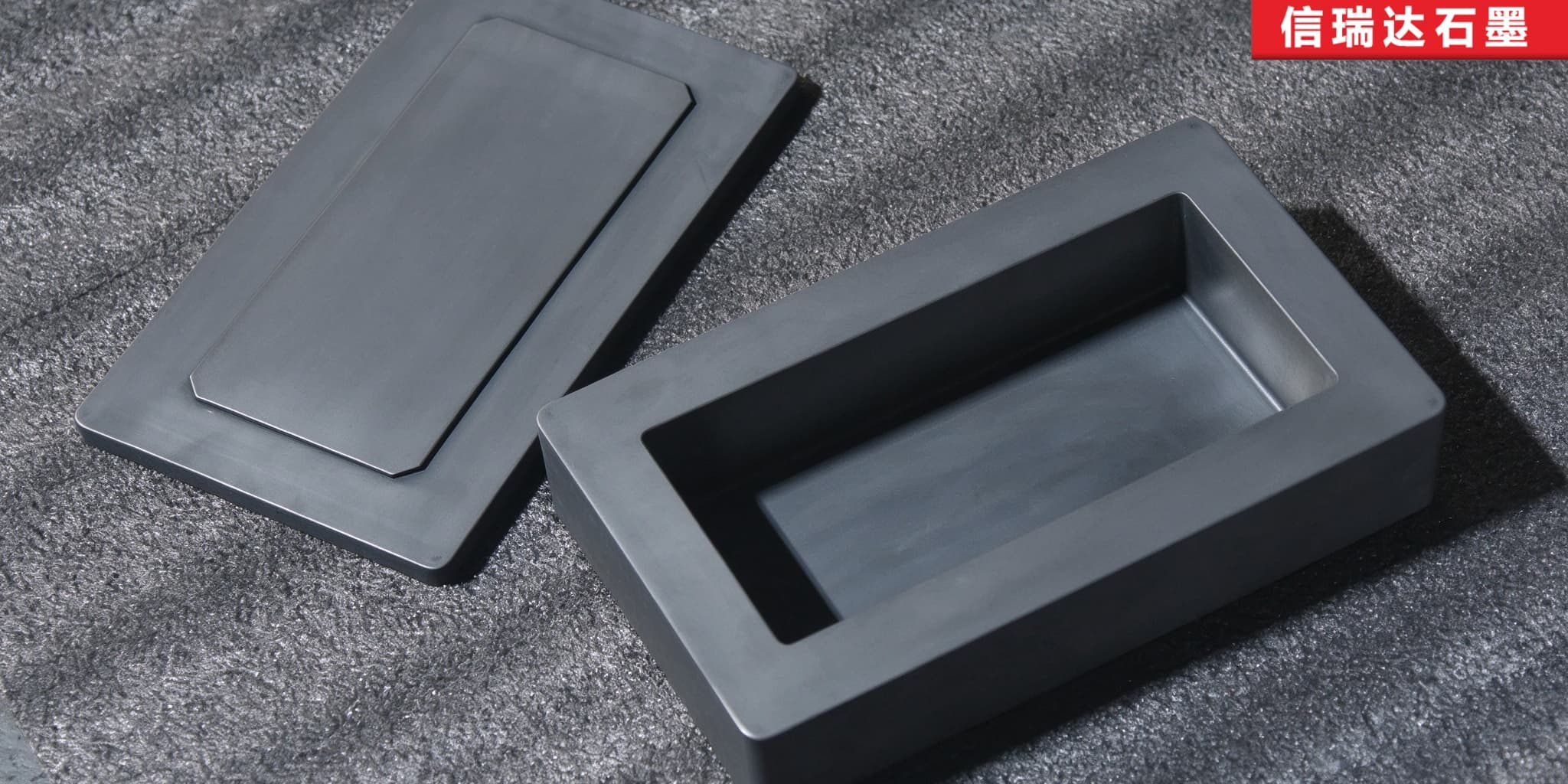

带盖石墨盒由盒体与盖板两件组成。盒体是一只开口的矩形浅腔，盖板是一块平板，板面内侧有一圈矩形凸台，尺寸对应盒体开口内壁。把盖子盖上，凸台落进盒腔，盒与盖合成一个相对封闭的小空间。

它做的事情和裸石墨盒相近：把粉料、压坯、小零件或薄片料摆进去，跟料架一起进炉，出炉时整盒取出。多出来的那道盖，让盒内和炉腔之间多了一层界面，料被隔得更干净，也更不容易被炉内气氛或相邻料带进去杂质。真空烧结、气氛保护热处理、半导体与光伏环节的高纯盛料、陶瓷与碳材的烧成，这类工序里都见得到带盖的石墨盒。

它本身不发热，是热场里的被动件。盖不是随手盖上去的装饰，它和盒之间靠子口对上位置、靠配合面贴住。这层关系，是带盖盒和裸盒真正分野的地方，也是这类件要重点把关的地方。

二、为什么用石墨，而不是金属盘或陶瓷槽

高温炉里能当盛料工装的材料不止石墨一种。金属盘在高温下会软化、变形，多数还会和保护气氛或料发生反应；耐火陶瓷槽耐温不错，但脆性大、壁厚、自重大，做成薄壁带盖的结构并不容易，热震下开裂也常见。石墨被大量采用，是看中这几样：

• 耐高温、热态尺寸稳：真空或惰性气氛下可长期承受较高温度，盒体与盖板不易软化变形，对料的定位能保持住；
• 化学惰性强、不易污染：与多数金属、陶瓷粉料不反应，对高纯和活性物料比较友好，也不像某些金属料具那样掉渣；
• 导热较均匀：盒体与盖板传热平稳，一层料里各处的受热差别相对小，对批次一致性有帮助；
• 能做成薄壁与薄盖：盒壁、盖板和子口都能按图做出，结构自由度较高，贴合不同装料与密封方式；
• 自重轻：同样外形尺寸下比多数耐火陶瓷件轻，装炉、出炉与周转都省力；
• 抗热震相对好：石墨能承受较快的升降温，减少急冷急热带来的崩裂风险；
• 自润滑：表面摩擦系数低，盖子靠子口嵌进去再拔出来，不像金属盖那样容易咬死。

代价也要说清楚：石墨是脆性材料，抗冲击和抗局部挤压的能力有限；在有氧高温下会被氧化消耗，所以这类带盖盒多用在真空或保护气氛环境里。自润滑不意味着可以不做配合面——配合面粗糙了，反复插拔照样会刮出粉末，这些粉末一旦落进盒腔，就是料的污染源。

三、子口配合：盖子靠凸台嵌进盒腔

这一步，正是带盖盒和裸盒分野的所在。盖板内侧那圈凸台，尺寸对应盒体开口内壁，盖上时凸台落进盒腔，靠凸台外侧面和盒腔内壁面贴住，把盖和盒对到一起。这个结构通常叫子口，也有叫止口的。

子口在这一对件上管三件事

• 定位：凸台落进盒腔，限制盖在水平方向滑动，盖不会在搬运或炉内错开位置；
• 限位：凸台端面落到盒腔底面或台阶上，盖的上下位置被定住，不会压到料；
• 形成配合面：凸台侧面和盒腔内壁面是两道接触面，这两道面的质量，决定盖能不能对正、盖得稳不稳。

配合间隙是这道配合的关键量

间隙太小，凸台塞不进去，或者冷热变化后卡死，盖打不开；间隙太大，盖会晃，配合面贴不住，盖和盒之间出现偏移，料的位置跟着偏。间隙给多少，看盒的尺寸、使用温度和拆装频率，具体以图纸和使用方要求为准。带盖盒的间隙通常比裸盒的口沿配合更敏感，因为盖子一旦偏，整盒料的定位都跟着偏。

子口与盒腔要同轴

凸台是盖板加工出来的，盒腔是盒体加工出来的，两件分别做，终究要能严丝合缝地合上，靠的是各自的基准都落到同一轴线。哪一件偏了，盖子盖上就会偏，配合面一边贴紧、一边留缝。所以盒腔和盖板凸台，宜在同一个坐标系下建立基准，避免各自找正带来的累计偏差。

子口高度也要单独说

凸台太矮，落进盒腔的深度不够，定位和限位都弱，盖容易在水平方向窜动；凸台太高，挤占盒腔有效装料空间，还增加盖的重量。高度给多少，按盒腔深度和装料方式定，不是越高越好。子口高度、配合间隙和凸台侧面粗糙度，这三项是带盖盒加工里互相牵扯的一组量。

四、盖板做多厚，凸台做多高

盖板是一块平板，盖在盒口上要能撑住自重、承受上面的叠放载荷，还不能因为受热不均而翘。板太薄，刚度不够，受热和受压后中间会往下塌；板太厚，蓄热多，升降温时板内温差拉大，反而给热震和热应力创造条件。

凸台的高度和板厚要分开看。凸台是配合用的，高度按子口那三件事定；板是承力和受热用的，厚度按刚度和热惯性定。两件数字撑起不同的要求，不能互相替代。有的设计把凸台做在盖板外圈、有的做在内圈，方向不同，对盒腔内壁和盖外沿的受力影响也不同，具体以图纸为准。

盖板的平面度也值得单列。盖面不平，盖在盒口上会一边实一边虚，叠放时上面一摞的重量压在不实的那边，盖板更容易出问题。所以盖板的平面度，往往比它的外形尺寸更该先管住。

五、盖与盒是一对，配对比单只更讲究

裸盒可以一件一件用，带盖盒要盒和盖对应上才是一件。同一规格的盒和盖，如果分别按各自图纸加工、互不校准，批量里会出现盖得紧的、盖得松的、对不正的情况。现场常见的做法是配对使用：一只盒配一只盖，两件一起加工、一起检验。

批量大时，用同一把对刀基准连走一批盒和一批盖，使它们的子口尺寸落在相近的区间，这一批里的盒和盖大体能互换。若要求严格，盖和盒要按编号对应，不建议混用。一位用户曾反馈，把不同批次的盖混着用，结果三分之一的盖松晃、合不上，后来改成同批配对才稳。

批内一致性有三处来源要管：子口尺寸的分散、盖厚的分散，以及两件基准是否统一。前两项靠加工稳定，后一项靠工序安排——盒腔和盖板凸台宜在同一坐标系下建立基准。哪一处松了，批量里就会出现盖得不一致的件。

六、密封与气氛：盖子能封到什么程度

要讲清楚一件事：石墨本身不是密封材料，带盖石墨盒的盖也不是硬密封。子口配合是面接触或线接触，靠配合面贴住形成一道界面，能挡住大部分粉尘、减少气体直冲，但做不到金属法兰那种气密。

所以带盖盒的作用，更准确地说，是“隔离”而不是“密封”：把盒内料和炉腔、和相邻料隔开，减少交叉污染和气氛直冲。需要气密的地方，靠的是炉子整体的真空或气氛系统，不是这只盖子。把盖子当成密封件来要求，是对这类工装常见的误读。

这带来一个取舍：盖子盖得越严（配合面越大、间隙越小），隔离越好，但盒内挥发分排出越难，排胶不畅会反过来影响料。不少带盖盒在盖面或盒壁上另开排气孔、通气槽，位置比数量更重要——孔开在挥发分聚集的地方才管用。具体开不开、开在哪，以图纸与工艺要求为准。

七、叠放、堆垛与转运

带盖盒多数也叠着用。叠放时，盖的上表面是承压面，要能承受上面一摞的重量；盖的凸台方向要一致，避免上下件错位。叠得高，底部那只承受的载荷大，盒底厚度和盖厚都要按实际叠放层数核。

转运环节，盒与盖宜合在一起搬，避免盖单独放置被碰缺角，也避免盒口被磕。取出和搬运用合适夹具或托板，避开磕碰与单点受力，不宜抓着薄壁部位甩动。这些看着是操作习惯，实质上是决定一只带盖盒能用多久的因素。

八、材料与加工：牌号怎么配、图纸怎么对接

同样叫石墨，牌号之间的差别不小。带盖盒选型时通常看四点：

• 纯度：料对污染敏感（高纯金属、半导体料、光伏料）的场合，用灰分更低的牌号；
• 颗粒度与组织：细颗粒、组织均匀的料，加工出来的配合面和腔面更光、掉屑更少，子口边缘也更不容易崩；
• 密度与强度：按装料重量与叠放层数选，密度偏低的料在长期承重下更容易变形；
• 抗热震性：频繁升降温的产线，牌号扛热冲击的能力要跟得上，减少开裂。

石墨的密度、强度、热导率与耐温上限等物理指标随牌号与规格变化，以对应牌号技术条件为准。同一名称的“石墨”在不同牌号下，这些数值可能差出不少，选型时不能只看名称。

加工这边，带盖石墨盒多数是按图定制，不是标准库存件。图纸要交代清楚的通常有：盒腔尺寸与深度、壁厚与腔底厚度、盖厚、盖板凸台尺寸与高度、子口配合间隙、转角圆角、表面质量要求、排气孔位置（若需要）。这些项说清楚了，加工才有依据，验收也才有对照。

九、加工上要盯的几处

• 子口成型：凸台是盖板上挖出来的矩形台，四壁要直、高度一致，不能一边高一边低；
• 盒腔与凸台同轴：两件分别建立基准，终究要能合上，基准要落到同一轴线；
• 配合面质量：子口侧壁和盒腔内壁的粗糙度要控制，太粗反复插拔掉粉；
• 盖厚均匀：平板受热才不翘，厚度差要管住；
• 转角圆角：盒腔内角、凸台根部做圆角，缓解应力，也方便清粉；
• 清粉独立工位：加工掉的石墨粉不能和金属屑混，清粉要和金属加工工位分开，高纯场合尤其如此。

十、验收看什么

• 子口配合：盖能顺畅落进盒腔、不卡不死，配合面贴合无明显偏移；
• 同轴：盖合上后，盖外沿与盒口对齐，不偏不歪；
• 盖厚均匀：板面厚度差在要求内，受热不易翘；
• 间隙：子口间隙符合图纸，太紧太松都不行；
• 平面度：腔底与盖面各自的平面度要够，叠放才稳；
• 无崩边掉角：凸台根部、盒口边是易损点，要查；
• 洁净：盒腔、凸台面、排气孔无残粉，尤其高纯场合。

十一、主要应用

场合	带盖盒在这做什么	要盯的几点
粉末冶金烧结	把压坯罩住，减少氧化与相邻料交叉污染	隔离而非密封；排气孔位置
半导体与光伏高纯盛料	高纯粉料与片料的小环境隔离	纯度牌号；清粉洁净度
气氛保护热处理	小零件隔离，减少气氛直冲与粘连	子口配合间隙；盖厚均匀
陶瓷与碳材烧成	薄料、小件整齐摆放，防止叠压变形	叠放层数；承压面
实验与小批量	少量料独立成盒，便于追踪与区分	配对使用；编号对应

使用边界要记牢：石墨在有氧高温下会被氧化消耗，这正是这类带盖盒多用于真空或保护气氛环境的原因；石墨又属脆性材料，要避开机械碰撞、掉落与偏载堆压。石墨本身不是密封材料，盖子靠子口贴合做隔离，做不到气密，需要气密之处依靠炉体系统。此外，石墨与特定活泼金属或强碳化物形成元素的长期直接接触需要另行评估，相关场合建议先沟通材质与表面处理方式。特殊工况宜先确认再选型。

十二、信瑞达石墨能提供的

信瑞达石墨专业生产带盖石墨盒已有 30 年，在盒与盖的子口配合加工与配对一致性上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控子口配合间隙、盖与盒同轴及盖厚均匀；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

带盖石墨盒为按图定制加工，无固定现货规格。有选型或图纸对接需求，可以先提供装料方式、炉型、工艺温度区间、气氛条件、叠放层数与大致批量，我们据此给出牌号与加工建议。

写在最后

带盖石墨盒看着就是一只盒加一块盖，真做好用，难在那一道子口配合：凸台嵌进盒腔的深度、配合面的贴合、两件的同轴，这些不体现在“能装多少料”上，却决定盖子能不能对正、盖得稳不稳。盖子靠子口嵌进去，不是封上去的，配合面才是它真正要守住的地方。选材、配合与叠放都对着工况，才是省心的做法。具体工况仍建议结合实际参数确认。
