石墨圆块：一块外圆已车规整的石墨圆坯，为什么比方料更适合做回转体件？

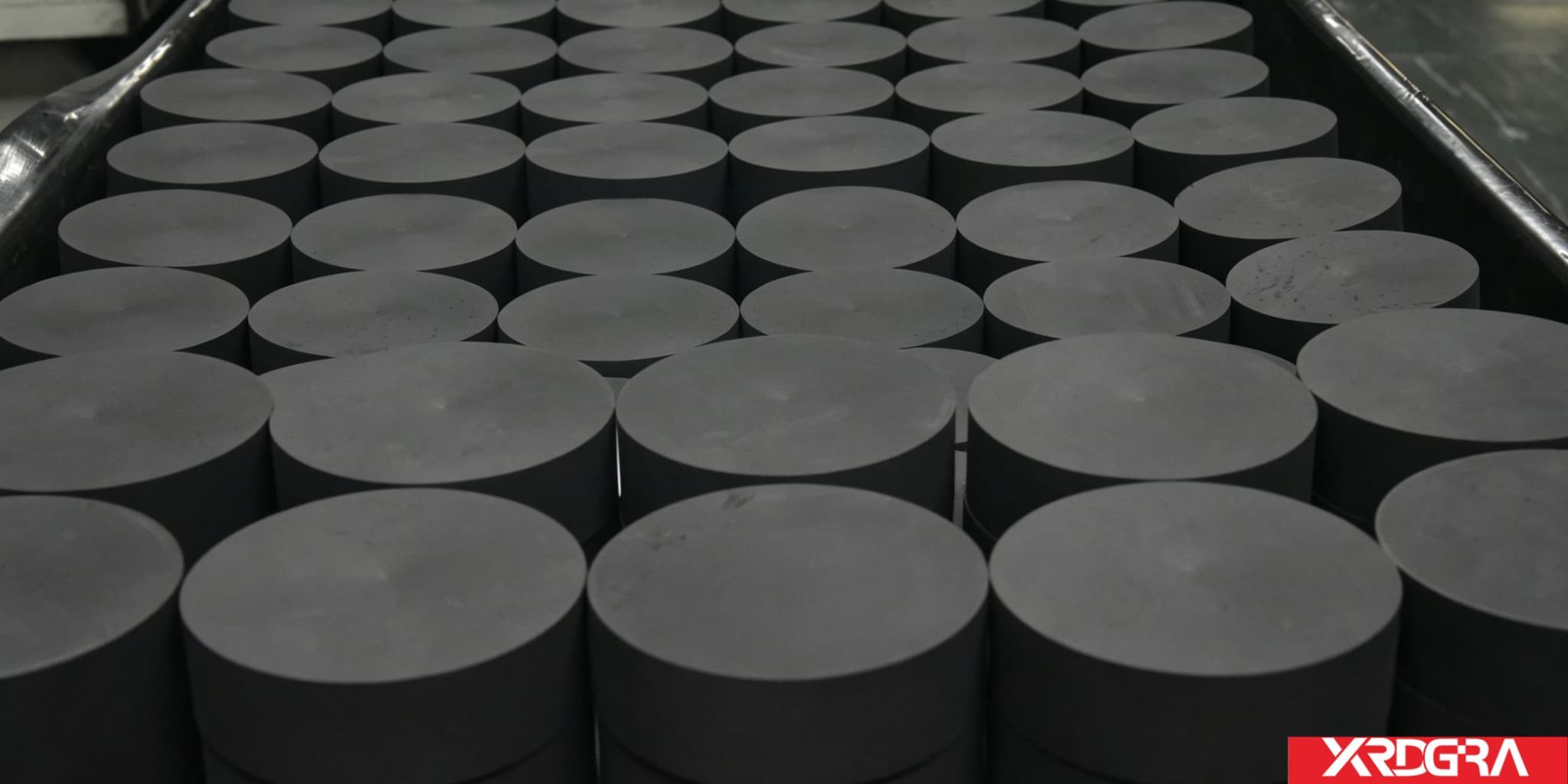

石墨圆块是一种大直径的圆饼状毛坯，外形已经车成规整圆柱、端面平整，是回转体类石墨件的"起步形态"：一块已经粗车过外圆的圆饼毛坯。这篇文章从这块料讲起——圆块和方料分别管什么、为什么要先车成圆的、为什么存放时通常竖立摆放、侧面车削纹说明什么，以及拿到一批圆块该怎么看。

信瑞达石墨 · 技术专栏

一、圆块是"回转体毛坯"，和方料分工不同

石墨毛坯并不只有方料一种。按用途和后续加工方式的不同，常见的毛坯大体分成两类：一类是方料，一类是圆块（圆坯）。两者不是谁替代谁，而是面向不同的下游件。

• 方料：面向板、块、条一类的平面件。它本身的平直棱面就是找正与夹持的现成基准，切板、铣槽、开方腔都从它的面出发。
• 圆块（圆坯）：面向筒、环、盘、管、坩埚体一类的回转体件。外形本身就是圆的，后续上车床时找正容易、去除量小，车出来的件与毛坯同轴度也好处理。

之所以值得单讲，是因为从圆块做起和从方料切圆，在材料利用率、加工工时、内部组织暴露程度几件事上都不一样，而这些差别会在客户拿到成品时的价格与一致性上体现出来。

二、为什么要先做成圆的，而不是拿方料去切

一个直觉的问题是：反正都要上车床，为什么不统一用方料，需要圆的时候在车床上车圆就行了？对单件小批来说这样确实可行，但放到批量上，圆坯有几个更实在的好处。

• 省料：把方料车成圆柱，四个角全都要变成碎屑。这部分料占整块的比例不小，切掉的既是材料也是刀具与工时。直接从圆形毛坯起步，等于把这部分浪费提前去掉了。
• 省工时：大直径件的车削去除量本来就大，若还要从方形"切圆"起步，粗加工阶段的时间会明显拉长，车床占用也随之变高。
• 基准好建立：圆坯上车后，外圆一转就是天然的回转基准，卡盘夹持也顺；后续自定心、打表找正都容易，件的内外同轴度更好控制。
• 组织暴露的均匀性：回转体件往往沿径向承受热梯度，圆坯各方向到中心的距离一致，加工后壁厚分布更匀；从方料切出的圆，四个方向的余量来源不同，若料本身存在方向性差异，容易被带到成品上。
• 便于成组加工：同直径的一批圆块在夹具上一次对刀，后续可以连续加工，批量件之间的一致性更容易做齐。

代价同样要说清：圆坯对成型环节的要求更高。圆形毛坯在成型与装炉时不如方料便于密排码放，且圆坯自身存在滚动风险，装炉与转运都要额外处理；此外，同一块料能切出的件型比方料窄——方料改图时还能挪一挪，圆坯改起来余地小，对订单的确定性要求更高。

三、圆块为什么通常竖立摆放，而不是平叠

圆块的摆放姿势不是随手定的。平叠与竖立，对端面的保护、取件的顺序、以及这一批料能不能被逐个看清，影响都不一样。

一片圆饼上尤其要紧的两个面是上下两个端面——它们是后续加工时先要用到的基准面（见第五节）。偏偏这两个面又平又大，是整件料上容易被划伤、被压出印子的部位。围绕这一点，竖立码放就有几层理由：

• 端面互不接触：平叠时，上下两片的端面大面积贴合，起吊与落下时的相对滑动、以及料自身重量造成的接触压力，都容易在端面留下划痕与压痕。竖立摆放后，相邻两片之间是圆柱面与圆柱面接触，接触面积小得多。
• 标记朝上、逐一可查：竖立摆放时料块顶面编号朝上、逐一可查；平叠成一垛，除顶上一片外其余编号都被压住，盘点和按号取料都要翻垛。
• 取件不用翻垛：从箱中直接拎起一片即可，不必先把上面几片搬开再放回，减少了搬运次数，也就减少了磕碰的机会。
• 占地与堆高：大直径圆饼平叠堆高很快就到顶，且越往上越难搬；竖立排列在同等底面积里能放下更多片，箱体围挡还能顺势限制倾倒。
• 便于目视检查侧壁：竖着站，一圈外圆面全部露在外面，粗车后的圆柱度、有没有台阶与接刀痕、有没有崩边，一眼就能扫过去。

竖立摆放也有倾倒风险，实际靠周转箱围挡与捆扎带来化解；但只要搬运中撞到，靠外的几片仍可能被带倒，靠外的棱边也更容易被磕。所以这种摆法对周转箱的强度与搬运的平稳程度有实际要求。

四、侧面那一圈纹路，说明这块料已经粗车过了

已走过粗车定径的圆块，侧面留有细密均匀的刀纹，外圆是规整圆柱面而非自然成型面。这说明这块料在进入下游加工前，已经走过一道粗车定径。

粗车通常承担三件事：

• 把外形车成规整圆柱，去除成型与热处理过程中形成的表层（表层往往与前序工艺条件有关，去除后材料状态更一致）；
• 为精加工留出均匀的余量，让后续每一刀吃到的料量可预期，不会出现一边厚一边薄的偏心；
• 给下游提供可用的定位面，有了规整外圆，后续夹持与找正就有了可靠依据。

反过来说，如果拿到手的圆块侧面还是成型面、没有车纹，那就意味着外圆还没定径，后续加工的余量安排要重新算。这是一个凭外观就能初步判断料处于哪个阶段的小经验。

需要说明的是，具体成型方式与材料牌号随厂内工艺与随货资料而定，模压、等静压、振动成型等路线都有可能，本文不替客户下结论。

五、两个端面，是这块料上要重点保护的地方

圆块的上下端面看着只是"平的"，实际上它们是整件的定位基准与测量基准。端面的状态直接影响后面所有工序：

• 平面度：端面若不平时，装夹时实际贴合只在少数几处，夹紧力集中，既容易把料压出暗伤，也会让车出来的件在厚度方向上出现偏差。
• 两个端面的平行度：上下两面若互相不平行，等于件一开始就是"歪"的，后续无论按哪一面找正，另一面都会带着误差，成品的厚度一致性无从谈起。
• 端面与轴线的垂直度：加工容器的底、密封面、配合面时，这一项偏差会一路传下去。

这也解释了为什么搬运时宁可多花一点时间用竖立、围挡的方式摆放：端面一旦划伤或压出深痕，靠后续加工未必能去掉——尤其当这块料本身余量就留得紧的时候。

六、一块圆块，通常能做出哪些件

下游成品	从圆块上如何取得	关注点
石墨筒、石墨桶	外圆车到位，内孔镗成腔体	壁厚均匀性、内外同轴
石墨盘、承烧盘	端面车平后取厚度，外形基本沿用	两个端面的平面度与平行度
石墨环、密封环	掏内孔后形成环件，可按需切分	内外圆同轴、端面垂直度
坩埚底、盖板	取其中一段厚度，配内凹或配合结构	与筒体配合面的尺寸与平面度
管坯、棒坯	套料取芯或整体车小后使用	材料利用率、长度方向一致性

从这张表能看出一个规律：圆块的直径决定了能做的外径上限，厚度决定了能取多长的一段。客户在选料时，先看成品的外径与高度，再去反推需要的圆块规格，比拿现有料去凑要省事。若成品是筒类，还要额外考虑掏腔之后壁厚能不能留住。

七、圆块加工上几处容易被低估的地方

1. 薄饼件的夹持变形：圆块直径大、厚度相对小，刚性比长件更差。卡盘夹持力过头，料会被压得轻微变形，车完松爪又弹回来，成品厚度就不匀；夹持点还可能在料内留下暗伤，装炉受热后才显现。夹持力要按件调，不能凭手感一把夹到底。
2. 端面车削的让刀：大直径端面切削时，刀具悬伸与进给方向上的受力会让刀，容易出现中间略凸或略凹的结果。这类偏差用卡尺量边缘是量不出来的，要按测点分布判断。
3. 内外同轴与壁厚均匀：做筒件时，外圆车完了不等于内孔就顺；镗孔时若基准不统一，会出现一侧厚一侧薄。壁厚偏薄那侧热阻更小、膨胀量不同，长期热循环后容易朝一侧变形。
4. 去料后的应力释放：整块料掏成腔体后，原有内部平衡被打破，尺寸可能在放置或受热后缓慢变化。较稳妥的做法是粗加工后留一道过渡工序再精加工，而不是一次车到位。
5. 脆性与棱边处理：石墨质脆，圆块的棱边若不做倒钝，转运与装夹时相对容易崩缺，缺口还会在后续热循环中继续扩展。
6. 粉尘清理：石墨加工产生的粉尘细而滑，容易进入孔壁与配合面。装配前清理不到位，会直接影响接触与配合。
7. 测量与验收：大直径件的圆度、圆柱度在不同测点测出的结果可能不一样，测点位置与测量方式宜事先约定，避免交付时各说各话。

八、关于信瑞达石墨的石墨圆块

信瑞达石墨专业生产石墨制品已有 30 年，在石墨材料的选料与机加工上积累了丰富的工艺经验。我们按照客户要求的图纸精准提供、严控尺寸公差，产品使用寿命相对较长，获得了较多行业客户的认可。位于河南平顶山宝丰的厂区既有石墨材料产能，也有机加工产线，圆块从粗车定径到成品件加工可在厂内贯通安排，尺寸衔接与批次衔接更容易对上。客户如果已经有成品的图纸或已选定牌号，可以按外径、厚度与余量要求对应备料；尚未定型的，也可以先说明用途、气氛、温度区间与配合要求，再来匹配材料与加工方式。支持来图、来样与小批试样。

九、适用边界

石墨怕的不是热，是热加氧气的组合。圆块作为毛坯同样如此；在库存与周转阶段，真正要盯的是磕碰与污染两件事。

石墨在氧化性气氛下持续高温会发生氧化损耗，这也是石墨件多用于真空或惰性气氛环境的根本原因。围绕圆块，另有三点宜提前想清楚：一是脆性与隐性损伤——大直径薄饼件的端面与棱边容易在搬运中受损，且损伤未必当场显现，等到精加工或装炉后才暴露；二是污染隔离——高纯用途的料应与金属屑、油污、盐分一类污染源分开存放，表面附着物在后续加工中难以完全去除；三是材料指标的牌号差异——密度、抗压强度、电阻率、热导率、灰分等指标随牌号与规格变化，实际选型应以对应牌号的技术条件为准，不宜跨牌号套用某一组数字。

写在最后

圆块在整条链条里的位置，是"形状已经对了、尺寸还没到位"的那一步。它把回转体件消耗材料较多的那个阶段提前解决掉了——四个角在成型环节就没有了，后面每一刀都是有用的。也正因为它离成品更近，现场对它的保护要求反而更高：两个端面是基准，磕一下、划一道，损失比在方料阶段大得多。具体工况仍建议结合实际参数确认。
