石墨管：一根两米长的黑色直管，做直、做匀、用得住，难在哪？

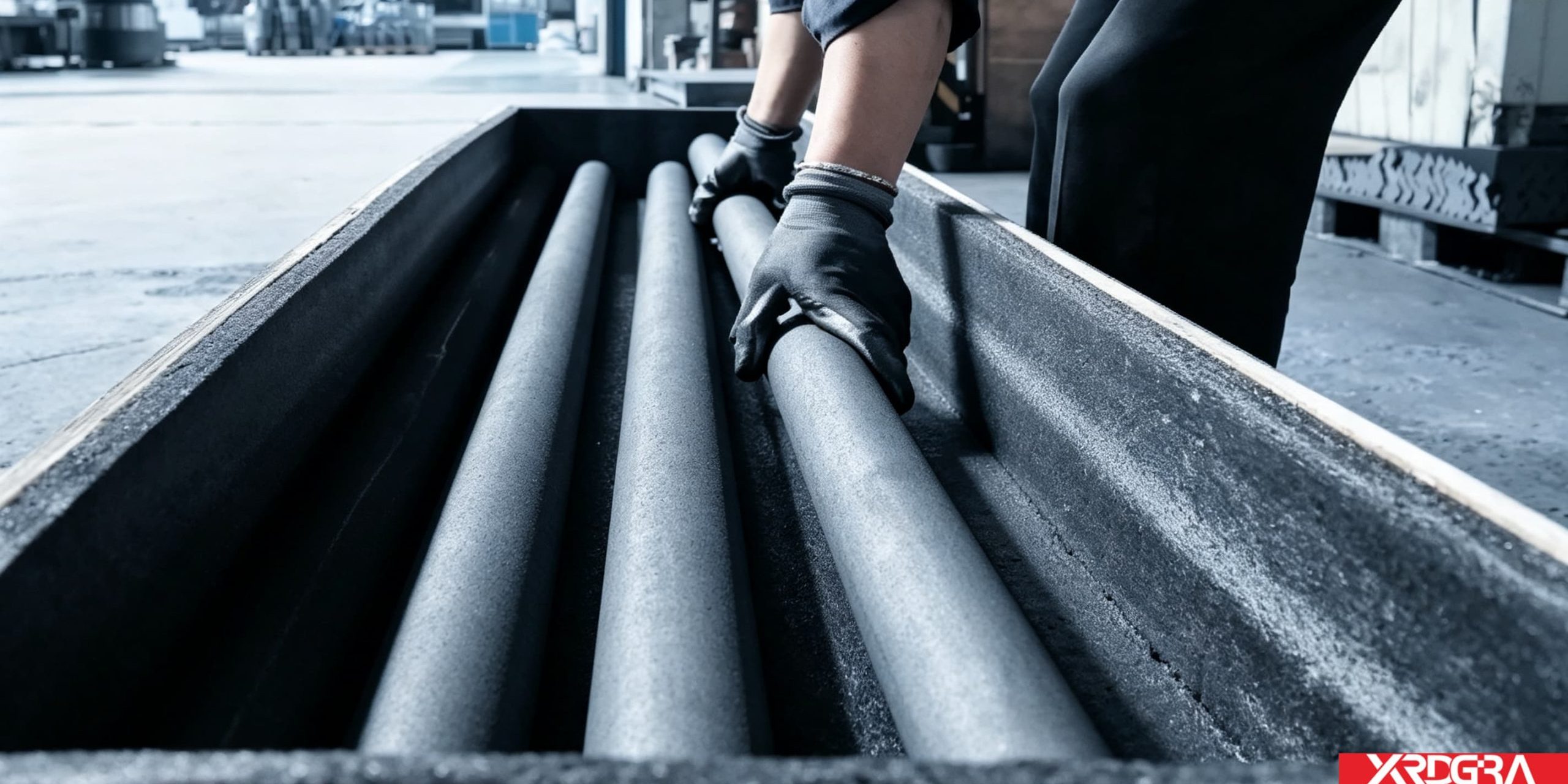

照片里这批件，是外圆经过车削的光面石墨直管：单根长度约两米，管身通直，端面平齐，多根并列装在木箱里成套发运。它没有螺纹、没有台阶，看着比异形件"简单"，可在石墨制品里，长管恰恰是加工与使用都比较讲究的一类。这篇文章照着实拍件的形状，把石墨管是什么、长管加工难在哪、怎么选、又怎么用得住讲清楚。

信瑞达石墨 · 技术专栏

一、石墨管是什么，和石墨棒、螺纹管有什么不同

石墨管，是以石墨材料制成的管状制品：外圆为圆柱面，中间贯通或不贯通一道内孔，管壁构成主要的工作截面。它既可以作为结构件承担支撑、隔离、导流，也可凭借石墨本身的导热导电特性，作为传热或导电的通道使用。

在石墨制品家族里，几类"长条形"件容易混淆，实际分工并不一样：石墨棒多为实心，主要用来做支撑、顶杆、导电件；石墨管是光面直管，两头端面平齐、外圆无连接结构，常成组使用，用于保护、通气、导流、传热一类场合；石墨螺纹管则在两端加工出连接螺纹，用于多根串接成更长的通路。它们同属石墨机加工件，选料思路相近，但结构重点与配合要求各走一路。

照片里的这批就是第二类：两米级的光面直管。长度上到两米这个量级后，管件的重量、刚性、加工与吊运方式都会跟着变化，这是它与短管件在工艺上真正的分水岭。

二、管子为什么用石墨来做

做管子的材料很多，金属、陶瓷、石英各有各的位置。石墨管在高温场合被反复选用，靠的是几项凑在一起的特性：

• 高温下尺寸稳：在真空或惰性气氛中可长时间服役于较高的温度区间，受热后的尺寸变化幅度小，长管不容易因热变形而弯曲失位；
• 抗热震能力较好：升降温过程中不易因温差应力而开裂，适合反复进出的工况；
• 导热导电可调：石墨的导热与导电性能处在较宽的区间，可通过牌号选择来匹配"要传热"或"要隔热"的不同需求；
• 化学稳定性好：在多数熔盐、熔融金属与酸碱介质中不易发生反应，用于耐腐蚀的输送与保护管路时较有优势；
• 密度相对低：同样体积下自重较轻，两米长的管件在装炉、支撑时对支架的负担也小；
• 易机械加工：可车外圆、镗内孔、切端面、倒角，按图纸做成不同直径、壁厚与长度。

反过来说，石墨管也有它绕不开的短板：脆性较大，抗弯与抗冲击能力有限；在氧化性气氛中持续高温会逐步损耗。这两条决定了它从包装、运输到装炉、支撑的每一个环节都要按"脆而长"的件来对待。

三、照着实拍件拆开：长管上看哪几处

光面直管的结构看着简单，但要看懂它，值得盯的其实是四个面：

• 外圆直径与圆度：外圆是与其他件发生配合的面，也是加工时先要确定的基准。直径公差、圆度以及沿全长的直径一致性，决定它能不能顺利穿过炉膛、托座与套管。
• 内孔与壁厚均匀度：管件真正在做功的是这一圈壁。同一条管子上，壁厚偏薄的一侧截面小、热阻与电阻都更小，升温与散热会比另一侧更快，形成温差与热应力，是长管在使用中比较早出问题的地方。
• 直线度与全长尺寸：两米长的件，哪怕只是轻微弯曲，装进炉内就可能与周边的石墨件、保温层产生干涉。直线度与长度尺寸是长管的关键指标，也是评价加工能力的一处硬门槛。
• 端面平整与倒角：端面要与管身轴线垂直，端头做倒钝或倒角，既能保护端口的锐边不被磕裂，也便于装配时顺滑导入。

这几处串起来看，长管要求的不外乎"做直、做匀、两端整齐"——听起来朴素，落到石墨这种脆性材料上，每一步都有代价。

四、长管加工，难在哪

同样是车外圆、镗内孔，管件一长，加工的难度就换了一个量级。石墨长管加工通常要面对这么几件事：

• 细长带来的刚性下降：长度上到两米后，管件自身的刚性明显变差，切削时容易让刀、震动，进给与转速都要相应收敛，宁可多走刀，也不硬切。
• 锥度与壁厚差：切削力会让长管在加工中产生弹性变形，如果装夹与走刀方式不当，车出来的外圆容易一头大一头小，或壁厚沿长度方向逐渐偏移。控制的手段是合理布置支撑、减少悬伸、用多次走刀消掉余量。
• 基准与同轴：要使外圆与内孔同轴，装夹基准需统一，减少反复掉头找正带来的累积误差。
• 夹持不能过紧：石墨脆、壁薄，卡盘夹持力偏大容易在夹持处留下暗伤，甚至直接压裂。通常采用软爪、加大接触面或轴向顶推等方式分散夹持力。
• 粉尘与清理：石墨加工产生的是导电性粉尘，加工后的管件内外壁都要清理干净，尤其内孔，残留粉尘在真空高温下会带进杂质。
• 吊运与堆放：两米长的管件靠自重就会在悬空处产生弯曲应力，起吊、转运、装箱都要有支撑，避免单点受力与相互碰撞。照片里多根管件并列卡在木箱中、中间用绳带固定，正是按"怕磕怕弯"这个前提来做的包装。

五、加工流程

这类光面长管的加工，一般是六步走：一是定工况，明确使用温度、气氛、介质以及与其他件的配合关系；二是选牌号，按导热、电阻、纯度与强度需求匹配材料；三是下料与初加工，按长度留出余量，先将外圆做到接近尺寸；四是车外圆与切端面，控制直径公差、圆度与端面垂直度；五是镗内孔，按图纸加工内孔并控制壁厚均匀度；六是倒角、清粉与检验，修整端头锐边，清理内外壁粉尘，核对全长、直线度与形位尺寸。

需要说明的是，石墨材料的密度、抗折强度、导热与电阻等指标会随牌号与规格变化，实际选型应以对应牌号的技术条件为准，不宜跨牌号套用某一组数值。

六、主要用在哪些地方

行业 / 场景	典型用途
真空与气氛炉	炉内保护套管、导流与通气管路，以及需要耐高温的传热通道
冶金与连铸	熔融金属输送与保护管路、需耐冲刷与抗热震的部位
热处理行业	测温元件的保护套管、炉内承托与隔离用管件
化工与环保	酸碱介质、熔盐环境下的耐腐蚀管路与吸收装置用管

这些场合的共同点是高温、腐蚀或需要洁净，且往往希望管件能按图纸尺寸直接配套。至于具体炉型该用多大直径、多长、什么壁厚的管，要结合炉膛结构、装配间隙与工况条件来确定，属于按图定制的范畴。

七、用得住，靠的是支撑与气氛两件事

石墨怕的不是热，是热加氧气的组合。石墨管在氧化性气氛中持续高温会逐步氧化损耗，管壁变薄、尺寸变小，因此它多用于真空或惰性气体保护的环境。

除了气氛，长管在使用中还特别考验支撑与热态配合：

• 支撑跨距：两米长的管子如果支点太少、跨距过大，热态下容易因自重产生下垂与弯曲，建议按件长合理布置支点，让管身受力分散；
• 热膨胀余量：石墨受热仍有膨胀，管件两端与炉体、夹具之间要留出伸缩空间，避免顶死形成压缩应力；
• 避免硬接触与应力集中：与金属件接触的部位，尽量用软性垫层或留出间隙，避免局部点载荷；
• 避免急冷急热：石墨虽有一定抗热震能力，但大温差骤变叠加壁厚不均，仍会增加开裂风险，升降温速率宜按工艺控制；
• 取放轻缓：搬运时避免拖拽、磕碰端头，尤其端口处受力点，往往是裂纹的起点。

在这些前提下，石墨长管通常能保持较稳定的服役状态；如果现场长期处于氧化性气氛且温度持续偏高，则需要考虑其他材料或做针对性防护。是否适用，仍要结合气氛、温度与介质来评估。

八、关于信瑞达石墨的石墨管

信瑞达石墨专业生产石墨管类制品已有 30 年，在长管与各类异形件的按图加工上积累了丰富的加工经验。我们按照客户要求的图纸精准提供、严控尺寸公差，产品使用寿命相对较长，获得了较多行业客户的认可。厂内可完成长管的外圆车削、内孔加工、端面与端头处理，并按件长与重量确定支撑与包装方式，两米级管件也有相应的加工与吊运条件。较稳妥的推进方式，是先明确使用温度、气氛、介质以及装配尺寸，再据此匹配石墨牌号与加工精度，让管件在对应工况中稳定服役。

写在最后

石墨管看着只是一根黑色长管，做起来却不只是"车个外圆、打个孔"：直径公差、壁厚均匀、直线度与端面垂直度，几项指标互相牵制；用起来也不只是"装上去"，支撑跨距、热膨胀余量与气氛条件都要一并考虑。它适合的是高温、洁净或耐腐蚀的场合，而不是所有管路场景。较稳妥的做法，是把使用温度、气氛、介质与装配尺寸先列清楚，再谈牌号与精度。具体工况仍建议结合实际参数确认。
