片状石墨加热器：扁平板条中间那道长槽，凭什么决定它发多少热？

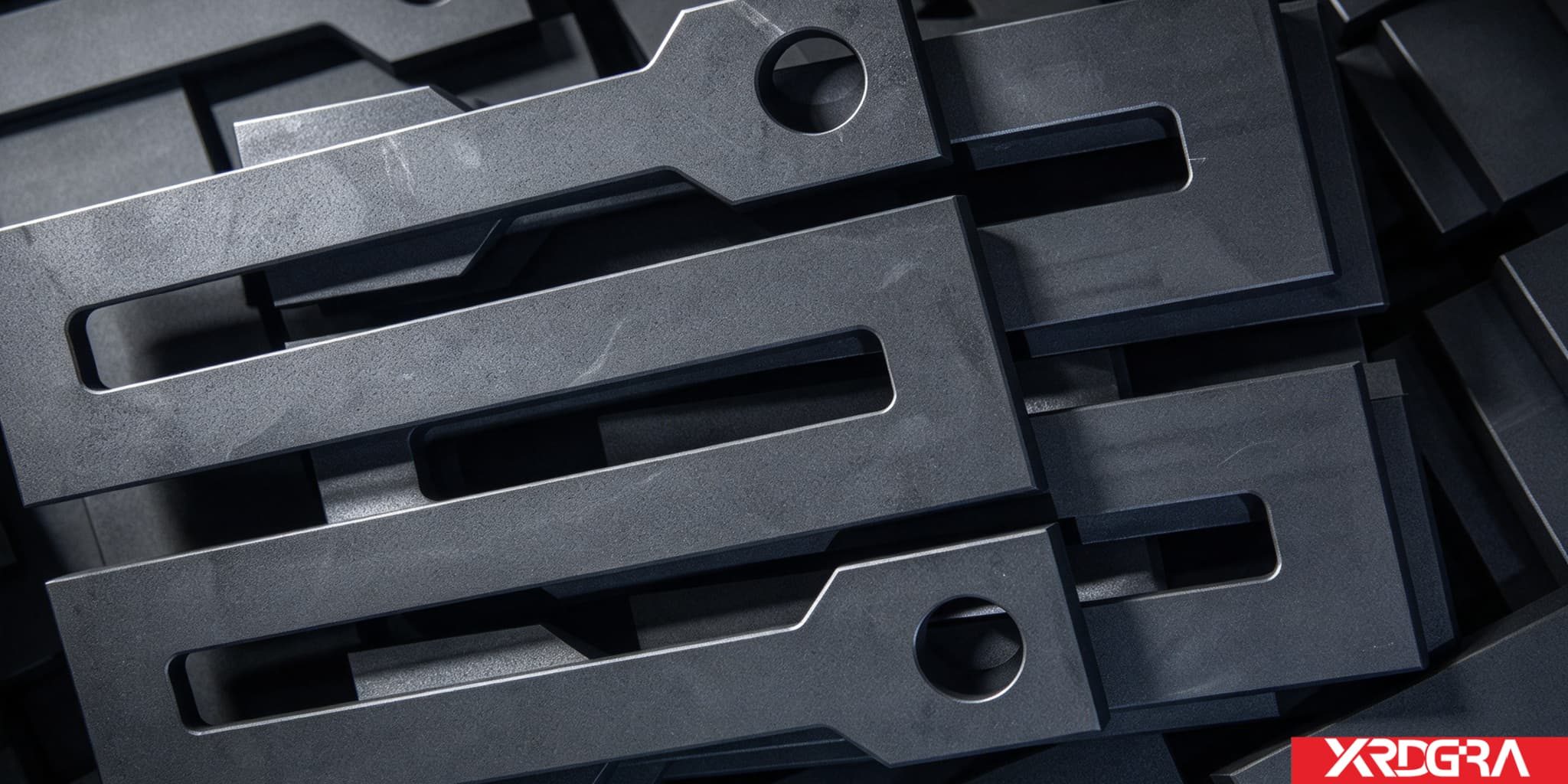

真空炉、气氛炉里，发热元件不一定都是圆筒，也有这种扁平的黑色板条——片状石墨加热器。板条中间往往开着一道长槽，一端还留着一处圆孔。这道槽看着像是为了省料或者散热的开口，实际上是整支发热元件的"电路图"：它决定电流往哪走、走多长、在哪个截面通过，也决定了这件东西发多少热、热在哪些段落。这篇文章把这道槽的原理、槽上几处容易漏掉的细节、以及选材与加工验收要点讲清楚。

信瑞达石墨 · 技术专栏

一、它在炉子里干什么

片状石墨加热器是高温炉热场里的一种发热元件：电能从炉体电极引入，经过石墨本体，靠石墨自身电阻把电能转成热能，再主要以辐射的方式送进炉膛，把工件、料盘或坩埚升到工艺温度。

走的是"电转热"的路子，与金属电阻丝、硅碳棒同类，区别在本体材料换成了石墨：可服役的温度区间更靠上、真空与惰性气氛下不易放气污染炉内、还能机械加工成筒、棒、板条等各种形状。发热元件的形态通常是按炉膛的形状和布置方式来定的——筒形围成一圈做包围式加热；棒形细长，适合小膛或试验炉；板条状扁而薄，占用空间小，便于在炉内分组、分片、分区排布，把发热面铺成一片。

片状件的外形并不复杂，就是一条扁平的黑色板条。真正需要读懂的，是开在它身上的那道长槽——那道槽不是装饰，也不是省料留下的口子，它是把一块平板变成一条回路的关键。

二、一块完完整整的平板，为什么当不了好发热体

先设想一块完整、没有开槽的石墨平板：电流从一端流到另一端，方向单一、路径就是这条板的长度，而导电截面是整条板的宽度乘板厚——截面大、路径短，等效电阻就很小。

电阻小意味着什么？在同样的电压下，要走很大的电流才能做出需要的功率。这对炉子的电源、铜排、电极连接都是一笔不小的负担；同时电极只能落在板的两端，现场想做串接、做分区就受限制。换句话说，一块完整平板"太通"了，通到不好用。

所以要让一条板在合理电压下做功，就得从几何上动手：把电流的路径拉长，把通过电流的截面收窄。这就需要在这块板上开出一道槽来。

三、核心：中间那道长槽，是给电流"划"出来的往复路线

这道槽的走法很有讲究——它从板的一端开进去，但不贯通到另一端，在远端留下一段料连着。这样一来，板上就被切分出两条并列的边条，一条负责"去"，一条负责"回"。

电流于是有了固定走法：从一端的接线处进入，沿着一侧边条一路走到远端，绕过槽底那段留料拐回来，再沿着另一侧边条走回，从另一端的接线处出去。路径从"板长"变成接近一去一回，截面从"整条板宽"收缩到两条边条各自的截面积。路径长了、截面小了，等效电阻自然上去，同样的电压下就能做出需要的功率，接线位置也集中到了一端附近，炉内布置更省地方。

这类做法的共同点值得记一句：石墨发热元件调整电阻，通常不靠外挂零件，而是靠开在石墨本体上的槽——用几何形状把电流的路径和截面定义下来。片状的实现方式，就是留出一圈往复的回路。

同一块板上往往不止开一道槽。多开几道，可以做成多折的往复回路，电流路径更长、等效电阻更大、发热分布更铺得开；代价是每条边条更细，机械强度与抗热震能力下降，槽口崩边的风险也跟着上升。开几道、开多深、端部怎么收，都按图纸来，不宜现场凭手感决定。

四、槽上三处细节，决定发热稳不稳

槽是这件东西的核心结构，也是加工上需要逐项核对的位置。有三处值得单独拎出来说。

• 槽宽——它决定边条有多宽。边条的截面积等于边条宽乘板厚。槽宽偏大，边条就被"削"细，截面变小、电阻变大、局部电流密度升高。这一点在批量使用上尤其要紧：同一炉里多片并联时，电阻偏小的那一片会分到更多电流、烧得更热，炉温均匀性和各片的损耗节奏都跟着受影响。所以槽宽的一致性，是成组使用的要害项，而不只是单件的尺寸问题。
• 槽端圆角——电流折返处不能收成尖角。槽的终点是电流拐弯的地方，也是应力容易集中、棱边容易崩的地方。收成尖角，既让电流密度在这里集中，又容易在加工、装炉、取放时留下缺口。圆角半径按图做，不能为了省一道工序直接切直角收尾。
• 远端留边量——图纸上容易被当成"余料"的那一段。槽底到板端之间留下的这段料，是电流折返时通过的截面。留得偏少，这一段的截面就偏窄、电流密度偏高，温度会高于板上的其他段落，长期运行往往先在这里出现损耗和裂纹；留得偏多，相当于白白多占了一段电阻，回路长度也要重新核算。所以这处值得在图纸评审时单独确认一次，而不是当成加工余量随手处理。

换个角度说，槽的走向、次数与深浅共同决定了"哪一段发热、发多少热"。板条细的段落功率密度高、温度靠上，板条宽处相对温和。发热分布是设计出来的，不是碰出来的。

五、端部那处圆孔在做什么

板条一端通常留着一处圆孔，它和槽一样，是结构上不能省略的一笔。按常见做法，这处孔可能承担几种职责：穿电极或螺栓把板固定并引入电流；作为机械支撑点，承受板体自重与热态下的定位约束；作为加工与装炉时的吊运工艺孔；或者作为成组安装时的定位基准，让各片相对位置保持一致。具体是哪一种，要以图纸与使用方的工序安排为准——这类"只有一个孔、看着不起眼"的地方，通常都对应下游一道工序，拿不准时在来料沟通里问一句，比事后返工划算。

更值得留意的是孔的配合面质量。电流要经过孔处的连接件从电极进入石墨本体，而接触面一旦不平整、带有粉尘或氧化层，或者紧固不均匀，接触电阻就偏大。电流在接触处集中发热，接头位置的温度高于板体，氧化损耗也就快于别处——不少片状加热器在服役中出现异常，起点都在这一处连接端，而不是板身。

由此落到三条可执行的做法：装配前把接触面清理干净、确认平整贴合；紧固按使用方规程执行、力求受力匀称，避免单点过紧把石墨压出隐形损伤；孔口做倒钝去毛刺，尖边既容易崩，也会让贴合不实。

六、几何重点：板厚是否做匀，往往比板厚本身更要紧

• 板厚均匀：板厚直接决定截面，进而决定各段的电阻与发热量。同一片上厚薄不均，等于各段电阻不等，板面温度就不均匀——偏薄的段落截面小、阻值大，升温更快，长期运行容易出现局部过热。批量上板厚有偏差，等于各片的功率不平。所以片状件对板厚一致性的要求，通常比某个具体厚度值更严，交付时可以按批核对。
• 平面状态与翘曲：板条薄，自身刚度有限。板面翘曲会让装配时只有一部分贴合，紧固后产生附加应力，受热后应力释放还可能再度变形。因此薄板件在加工、转运与存放中更要小心中间下压、叠放受压，装箱时上下之间建议有衬垫。
• 端部向接线处的过渡：截面在这一段发生变化，电流密度随之变化，是发热相对集中的位置。过渡形状、圆角与走向按图控制，避免突然收窄。
• 成组一致性：多片并联或分区使用时，各件的电阻差异会直接变成炉内的功率与温度差异。同批材料、同一牌号、同一套工艺加工，是让各件凑得上的一组基本条件。

七、材料怎么选

• 成型方式与颗粒度：等静压料组织均匀、各向同性，板厚方向的截面性能较一致，是发热件常见的选择方向；细颗粒料的槽口棱边相对不易崩、槽面质量较好，槽开得窄时这一点更有实际意义；
• 电阻率及其一致性：并联成组使用时，各件的电阻一致性往往比某一支的具体阻值更值得盯；
• 灰分与纯度：按炉内洁净度要求确定牌号，对污染敏感的场景宜选用更高纯的料；
• 抗热震性：适应反复升降温的工况，减少开裂风险。

需要说明的是，石墨材料的密度、电阻率、抗折强度、热导率等指标会随牌号与规格变化，实际选型应以对应牌号的技术条件为准，不宜把某一组数据跨牌号套用。

八、加工与验收要盯的几处

项目	为什么值得盯
槽宽与槽位	共同决定各段边条的截面积与电阻，偏差偏大会让同一片上各段发热不一致
槽端圆角与过渡	电流折返与截面变化处，关系到电流集中与棱边崩缺
远端留边量	折返处截面偏窄会局部过热，也是图纸上容易漏核的一处
板厚均匀性	同一片上各段、同一批中各片电阻差异的主要来源
平面与翘曲	影响装配贴合与附加应力，薄板件尤其要紧
孔位与孔口处理	装配位置正确性与接触面质量，连接端往往是失效起点
去毛刺与清粉	尖边易崩，残粉随件进入炉膛
批次一致性	成组并联使用时直接决定功率分配是否均衡

九、图纸与订单上建议写明哪几项

• 用途与安装方式：怎么固定、几处接线、是否成组并联使用；
• 图的口径：给的是制品图还是发热件图，板形与槽的几何是否已按功率与电阻的需求定好；
• 槽的三项：槽宽、槽位、槽端圆角，以及远端留边量；
• 板厚及允许偏差，以及平面状态方面的要求；
• 孔的位置度、孔径与孔口处理方式；
• 成组的电阻匹配要求（在并联或分区使用时）；
• 标识与追溯：同批件号，便于成组匹配与后续比对；
• 参考工况：炉内气氛、工作温度区间、升降温节奏。

十、主要用在哪些地方

行业 / 场景	典型用途
真空热处理与钎焊	真空炉、气氛炉的发热元件，用于金属热处理与真空钎焊
真空镀膜与蒸发	炉内分片或分区布置的发热件，配合工件形状铺开发热面
粉末冶金与陶瓷烧结	金属粉末、先进陶瓷高温烧成的发热体
半导体与新材料装备	对温度均匀性与洁净度有一定要求的高温装备
锂电材料烧结	正负极材料烧结炉的发热元件
试验与中试炉	炉膛空间有限、需要按需分组布置发热件的场合

也要说清楚：片状石墨加热器的价值在"高温、洁净、可按炉膛形状定制布置"。它适合本就采用石墨发热方案的炉型，并非所有加热场合都非它不可——对温度要求不高、或长期处于氧化性气氛的工况，可以评估金属类或其他发热方案。

十一、适用边界与使用注意

石墨怕的不是热，是热加氧气的组合。这一条对片状石墨加热器同样成立，也是它多用于真空或惰性气氛炉的原因。

石墨在空气等氧化性气氛、温度持续偏高时会发生氧化损耗：槽口与板条边缘逐步变薄，边条截面随之变化，电阻漂移，发热稳定性下降。真空或惰性气体保护的环境正好避开了这一点，所以石墨加热器在这类炉子里用得较多。反过来，如果现场长期处于氧化性气氛且温度持续偏高，石墨方案并不直接适用，这类场景需要考虑别的材料或采取防护措施。

• 成组使用要匹配：多片并联时建议成组测量、成组选配，避免单片之间电阻差异过大导致个别件过载；
• 连接端要定期查看：检查紧固状态与接触面是否清洁贴合，接触电阻偏大是这类件常见的失效起点；
• 建议记录参数变化：服役中电阻会随消耗逐步变化，定期测量记录，便于判断是否到了成组更换的时机；
• 取放与转运要轻：石墨偏脆，槽口、板端窄处与孔边这些位置尤其要避开磕碰，装箱时建议加衬垫、避免叠压。

十二、关于信瑞达石墨的片状石墨加热器

信瑞达石墨专业生产石墨加热器已有 30 年，在筒形、板条状等各类发热元件的按图定制加工上积累了丰富的加工经验。我们按照客户要求的图纸精准提供、严控尺寸公差，产品使用寿命相对较长，获得了较多行业客户的认可。位于河南平顶山宝丰的厂区既有石墨材料产能，也有机加工产线，板条的下料、铣槽、钻孔、去毛刺与检验可在厂内配套完成。较稳妥的推进方式，是先把炉内布置、气氛、工作温度区间、接线与成组方式讲清，再据此匹配石墨牌号与加工精度，让发热元件在对应工况里稳定服役。

写在最后

片状石墨加热器看着只是一条开了槽的黑色板条，但它的功课全在那道槽上：槽把一块"太通"的平板切分成一去一回两条边条，逼着电流绕远路，路径被拉长、截面被收窄，电阻和功率才有设计空间。用得稳不稳，一半在几何——槽宽槽位是否做匀、槽端是否给出圆角、远端留边是否合理、板厚是否一致，一半在材料与连接——牌号是否匹配工况、成组时各片电阻是否凑得上、连接端接触面是否干净贴合。选型时较稳妥的做法，是先列清炉内布置、气氛、温度区间与接线方式，再判断该上哪类牌号与精度。具体工况仍建议结合实际参数确认。
