迷你石墨加热器：几道竖缝把电阻做出来，缝深匀不匀才是它的活

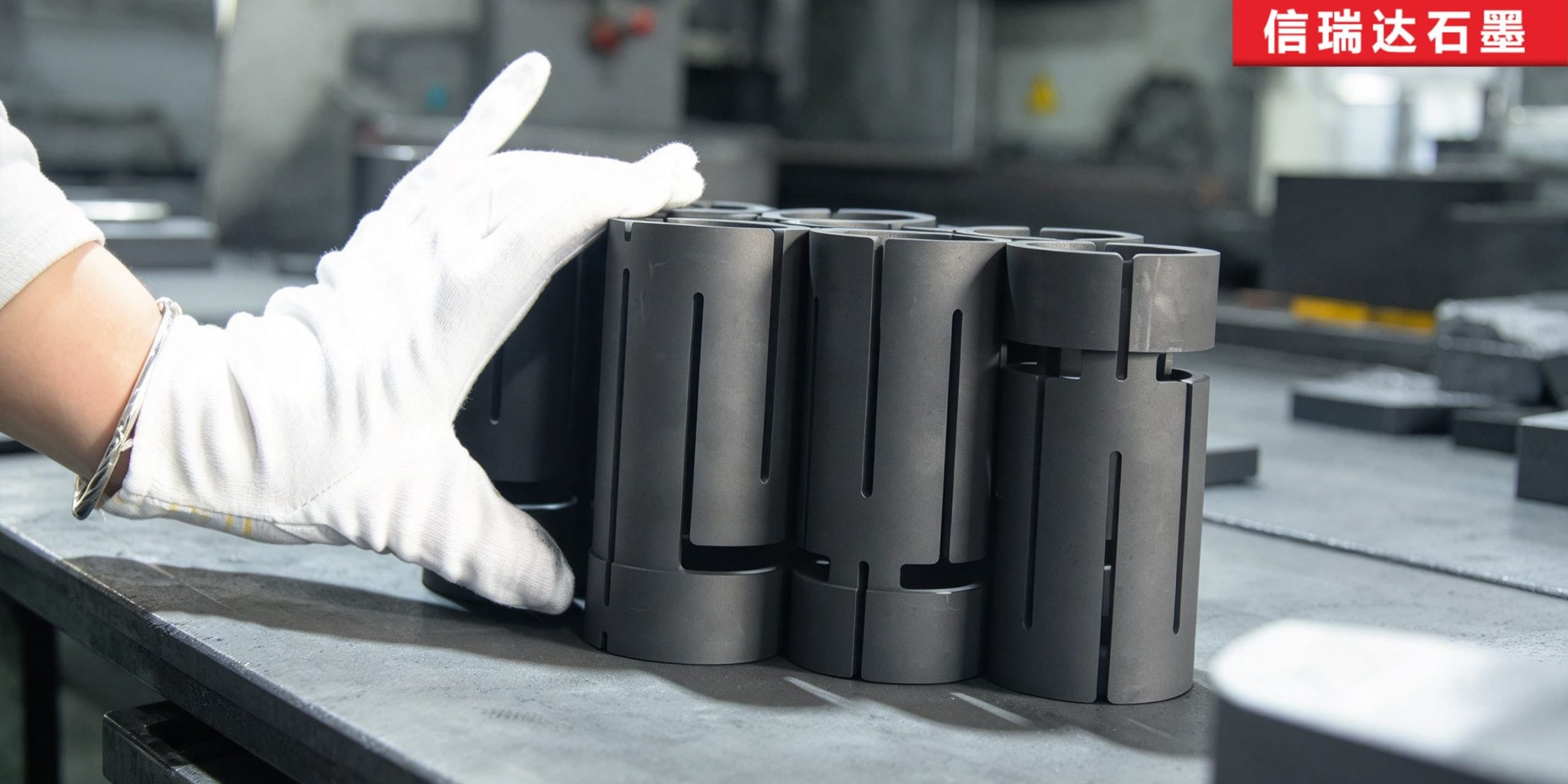

迷你石墨加热器是高温设备里一类个头小、结构巧的加热元件——真空炉、小型热处理炉、实验室和半导体工艺设备上都能见到。它通常是个短圆筒，筒壁上开着几道沿轴向的竖缝；看着简单，可这几道缝正是它发热设计的落点：电流从一头进、另一头出，缝把电流逼着在壁里绕远路，绕得多的那一段电阻就大、发热就多。这篇从形状、材料、关键要求和加工几方面，把迷你石墨加热器的讲究说清楚。
信瑞达石墨 · 技术专栏
一、它是什么，在哪儿干活
迷你石墨加热器是一类靠通电发热的石墨元件，常见形态是个短圆筒，筒壁上开着几道沿轴向的竖缝。它和一根实心石墨棒的区别就在这几道缝上：电流从一端进、另一端出，实心段电流走直线，缝把电流逼着在壁里绕来绕去，绕路越长电阻越大、发热越多。所以一件加热器上并非每处都该均匀发热——开缝的那段是干活的发热区，没开缝或壁厚的那段是引电的过渡段，两段各管一摊事。
它个头小，好处是能塞进紧凑的加热室、热响应快、好布置；代价是筒壁本来就薄，缝一开，缝与缝之间的那道筋更薄，加工和搬运都要更当心。这类件常见于真空炉的小加热室、实验室和小批量试制设备、半导体与光伏一类对洁净敏感的工艺线上，具体工位按设计走，不替使用方下结论。
二、为什么愿意用石墨
在高温、真空或洁净工况的加热位置上选石墨，有几条站得住的理由：
- 耐温上限高，能在热区里长期工作，不会像金属那样软化变形；
- 在真空下不放气或放气量低，也不往工艺环境里带金属杂质，这对半导体、光伏一类工序很关键；
- 化学惰性强，不与多数工艺气氛发生反应；
- 热膨胀系数小，受热后尺寸变化可控，缝宽、间隙在热态下也好保持；
- 电阻可通过选材和槽形设计来调节，发热量能按结构定；
- 易加工成带缝、带孔的复杂形状，小尺寸上的槽也能落刀。
代价也要讲在前面：石墨脆，没有塑性段，受冲击或受力超限会开裂，裂了不能焊、也不能校；在氧化性气氛、温度持续偏高时会氧化损耗，缝边比表面积大，往往先薄；开口气孔会吸潮、会沾粉。这些划定了它的使用边界，也说明它是一类按损耗管理的耗材，不是装上就一劳永逸的永久件。
三、一件迷你加热器上要盯的几处，各管一件事
把一件迷你石墨加热器拆开看，几个几何特征各担一份职责：
- 槽（缝）本身：它是发热区的电阻发生器。槽越深、越窄、越密，电流绕得越远，那段电阻越大、发热越集中。槽形不是随便开的，是按要多少热、热在哪里来定的。
- 槽深一致与壁厚均匀：这是头一条。缝与缝之间的筋厚薄不一，各处的电阻就不一样，发热就不匀，温度场会偏。壁厚均匀和槽深一致，说的是同一件事的两面。
- 槽端形状：槽的起止两端是应力集中点，也是电流局部密集处。尖角容易在加工和冷热循环里起裂，圆角过渡更稳；槽端该不该倒圆、倒多大，图纸上宜写清。
- 筋（桥）：两道槽之间留的那段连筋，是电流从一条路径绕到另一条的桥。桥越窄，电流越挤、越热；桥的位置和数量要对称，否则整件温度场会偏一边。
- 内外圆同轴、端面垂直：电流要沿件均匀走，连接要对得准，这几项比单个直径更要紧；同轴偏了，装上电极后接触面贴不匀，局部先热。
- 引出段：从发热区到炉体电极的过渡那段，要反着来——把电阻做掉：截面做厚、路径做短、接触面做平且干净。这一段没有发热区那样的散热空间，接触电阻偏大就会自己先热起来。
四、加工难在哪
石墨好下刀，迷你带槽加热器却不好做匀，难点集中在几处：
- 薄壁易崩。缝与缝之间的筋两面无支撑，走刀稍重、刀具稍钝就崩口，尤其是小尺寸上那道窄筋，崩一点整件就废。
- 槽深一致难保。车铣让刀是过程量不是尺寸量，刀一让，槽底深浅不一，电阻随之不一，温度场就偏；槽深要靠一次装夹里统一刀路、同片补偿来兜。
- 小尺寸让刀更敏感。件小，刀具磨损的累积在短行程里占比更明显，不中途复校、不首末件对比，一批槽宽槽深会悄悄漂。
- 同轴靠一次装夹。内外圆、端面、槽位要落在同一条轴线上，宜一次装夹完成，调头接刀容易接偏。
- 一批齐比一件准更费心。一台炉里往往几件一起用，得一次对刀连走一批、同批料同把刀、中途复校、首末件对比；按槽深分档交付，往往比硬压每一件到同一公差便宜。
- 清粉要吹不要擦。石墨屑是粉，塞在槽底、筋根、端面转角里，擦会把粉压进孔隙，吹才干净。
五、常见用在哪
迷你石墨加热器是一类耗材，具体工位按设计走，这里只列几类常见角色，不替使用方下结论：
- 真空炉小型加热室：紧凑炉膛里做均匀加热源，靠的是不放气、不污染；
- 实验室与小试设备：热响应快、好布置，适合小批量、多变工艺；
- 半导体与光伏工艺加热：对洁净敏感，石墨不带入金属杂质是这类工序看重的点；
- 小型热处理与烧结工位：局部、定点加热，尺寸小反而好控制。
用到哪类炉、哪种工位，看具体结构，不宜仅凭一个带缝小圆筒猜它的用途。筒壁是均匀开缝、还是只在一段开缝、缝是通到两端还是只开中段，按实际工况与图纸定。
六、边界要说清
迷你石墨加热器不是万能件，几处边界要讲在前面：
- 氧化性气氛、温度持续偏高时会氧化损耗，而缝边比表面积大，往往比筒体先薄，槽深、电阻随之悄悄变，该换就要换；
- 它脆、不能焊补也不能校直，受冲击、受偏载超限会开裂，裂了无法修复；
- 对冲击与韧性要求高的位置，金属件仍有它的位置；活泼金属（如某些熔融铝系）与碳的相容性要单独评估，石墨并非通吃；
- 密度、强度、电阻率、导热系数、耐温上限等物理指标随牌号与规格变化，以对应牌号技术条件为准，不能只凭一个品名认定性能。
也要说清边界。迷你石墨加热器处在热区、又开着几道缝，氧化性气氛、温度持续偏高时会氧化损耗，而缝边比表面积大，往往比筒体先薄，槽深与电阻随之悄悄变——该换就要换，裂了不能焊补也不能校直。对冲击、韧性要求高的位置，金属件仍有它的位置；活泼金属与碳的相容性要单独评估，石墨不是通吃。选不选、按什么口径做，还是先看它被派去干哪种活。
七、图纸与订单上，建议写清这几项
迷你石墨加热器要落地，图纸或订单里宜写清：
- 槽宽、槽深、槽数与分布，以及槽端形状（尖角还是圆角、圆角多大）；
- 壁厚均匀或槽深一致的验收口径，注明是按单件逐槽量、还是按极差量；
- 内外圆同轴度、端面与轴线的垂直度；
- 引出段的接触面要求（平面度、粗糙度、是否要倒钝去毛刺）；
- 石墨牌号与主要指标倾向（电阻率范围、纯度、灰分等按工况取舍）；
- 数量与批一致性口径（一批几件，是否接受分档、分几档）。
写明这些，比事后争论这件发得匀不匀省事得多。某一项拿不准时，把实际工况讲出来，由加工方按经验建议合适口径，也是一条路。这里补一句提醒：上文提到的物理指标随牌号与规格变化，以对应牌号技术条件为准。
八、关于信瑞达石墨的迷你石墨加热器
信瑞达石墨专业生产石墨加热器已有 30 年，在小型加热元件的槽形一致性、壁厚均匀与内外圆同轴控制上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控槽宽槽深一致、壁厚均匀与同轴度等关键公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。
写在最后
迷你石墨加热器样子小巧，讲究在那几道缝：缝把电阻做出来，缝深匀不匀、筋薄不薄直接决定它发不发热、发得匀不匀；引出段反着来，把电阻做掉、把接触面做平做干净。这几项多半不写在报价单上，却直接决定这件小圆筒装上去之后是稳稳发热还是局部先热、先裂。比较稳的做法是：下单前把用途讲清，把槽深一致、同轴度按什么口径验收写上，到货后按约定的方式抽检一遍。具体工况与验收方式，仍建议结合实际参数与图纸确认。
