真空炉石墨发热体：真空里没有对流，热量靠什么送到工件上？

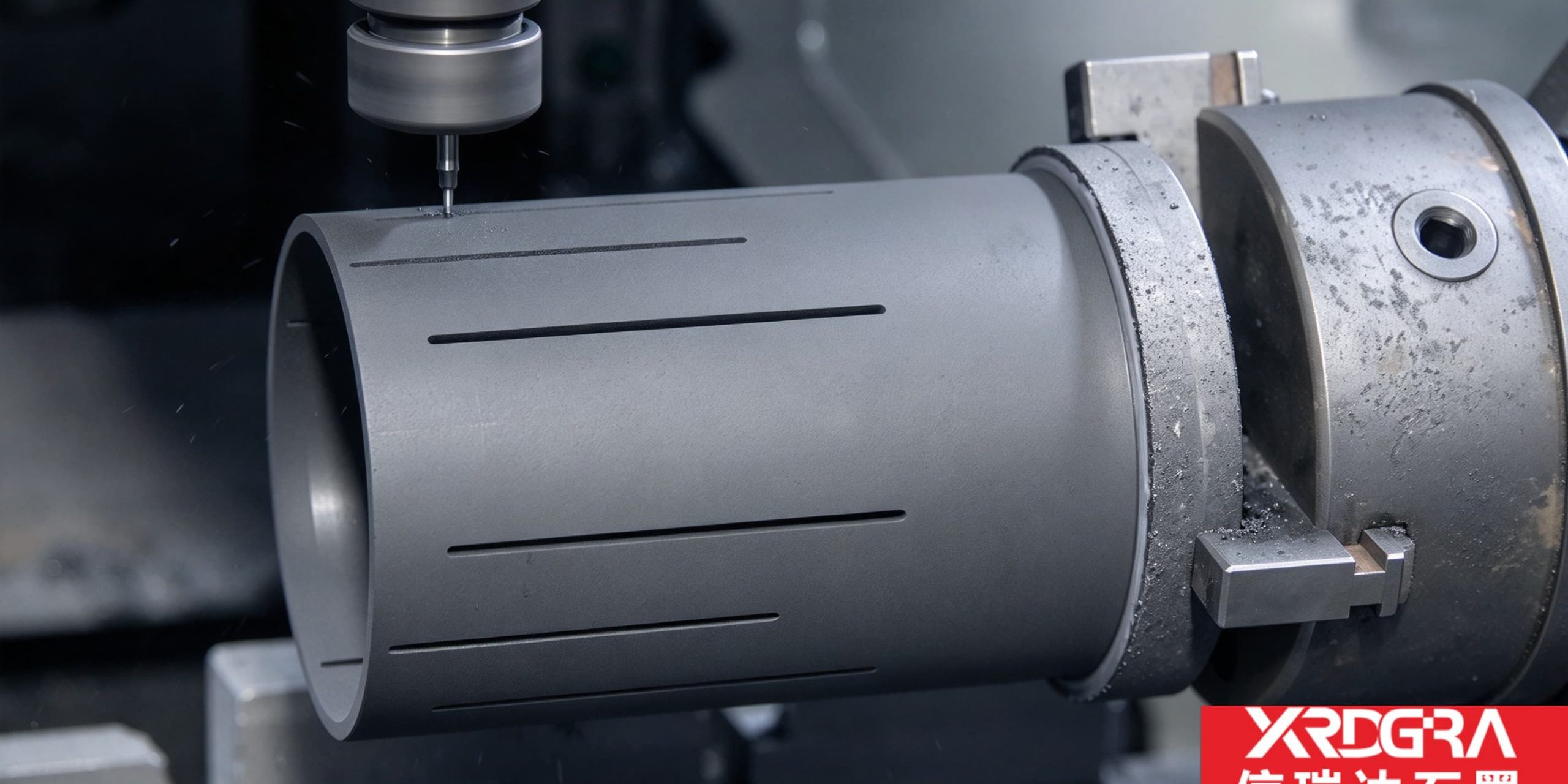

真空炉的炉膛要升到工艺温度，石墨发热体就是那口热量的来源。可在真空环境里，热的传递方式跟带气氛的炉子并不一样——没有气体帮忙对流，热量主要靠辐射走出去。所以这只"筒壁上开着一道道竖缝"的石墨圆筒被做成把炉膛围起来的形状，也因此在布置、洁净、配合与换件判断上，有一整套自己的账。

信瑞达石墨 · 技术专栏

真空炉、气氛炉、热处理炉里用的电阻发热元件，发热原理是一样的：电流从炉体电极引入，经过元件本体，靠自身电阻把电能转成热能。但热量发出来之后往哪里走、走得匀不匀、路上会不会带上脏东西，真空环境给出的答案跟常压气氛炉不一样。所以同样是"一段开了竖缝的石墨圆筒"，装在这两类炉子上，要盯的账并不完全相同。这篇文章讲真空炉这几笔。

一、发热是它的活，"把热送到料上"才是真空炉给出的题

先把它干的活说清。一段石墨圆筒要发多少热，起点并不在形状上，而在电上：炉子需要多大功率、供电电压是多少，大致定下了元件该有的总电阻；电阻又由电流走过的那条路有多长、截面有多大决定。对一段圆筒来说，这两个量都不在筒的外轮廓上，而是藏在筒壁上那些竖缝里——缝把筒壁划成一条条并列的"带"，每条带就是一段电阻。电流沿着带走，走到带的末端无路可走，就拐进相邻那条带继续走，绕着筒壁一圈圈蛇行前进。缝开宽一点，这条带就细一点，截面小一点，电阻大一点；缝的排法变了，电参数跟着变。这条道理，做石墨发热元件的厂子都绕不开。

真空炉跟常压炉真正不一样的地方，在热量发出来之后。常压炉的炉膛里有气体，热量可以靠气体对流带到工件上；真空炉里气体被抽得极稀薄，对流这条通道基本被拿走了，热的传递主要靠辐射——高温表面把能量以辐射的形式送出来，被周围温度较低的表面吸收。这条路有两个特点，直接决定了发热体该长成什么样、该摆在哪里。

其一，辐射传热对温度非常敏感。温度越高，辐射出去的能量增长得越快。所以真空炉升温靠后的那一段，发热体的热量输出会明显上去，炉内温度爬升的速度与功率的匹配关系，跟常压炉的手感不同。

其二，辐射是"看得见才收得到"。两个表面之间的相对位置、有没有被别的件挡住，直接决定热量能不能落到该落的地方。这在常压炉里被气体对流掩盖了一部分，在真空炉里却被放大出来。

两件事合起来，就解释了为什么真空炉里常见的做法是把受热区"围起来"——用筒形或包围式的布置从四周包住炉膛，内壁朝向工件、坩埚与料筐，圆周方向都"看得见"发热面，均温性才容易做出来；而不是把几根棒插在炉膛一边。也解释了一个常被忽略的取舍：一件发热体发多少热是一回事，发出来的热有多少真正落到料上、落得匀不匀，是另一回事。真空炉里这两件事并不等价，发热体与料的距离、隔热屏的位置，都会改变后一件事。

二、关口一·洁净：真空炉的洁净没有旁路可退

常压炉里炉膛有气流，少量挥发物还能被稀释、被带走；真空炉里气体被抽走了，从炉内任何一处跑出来的东西，都会在一片几近无物的环境里直线传播，落到工件表面、落到发热体表面、落到隔热屏上。真空炉的洁净之所以被反复强调，就因为它没有可以退让的那条旁路。

石墨能在真空炉里当发热体，一条重要理由是它在真空与惰性气氛下相对稳定、放气量少，不像某些材料那样在高温低气压环境里挥发明显。可这个前提要成立，本体和表面都得是干净的。

• 料端的杂质：灰分中夹带的金属元素、原料与工序里带进来的残余，在真空高温下都可能变成污染源，轻则附着在制品表面，重则干扰工艺结果。所以真空炉用的发热体通常走高纯料——高纯等静压石墨组织均匀、各向性能接近，各方向的截面电阻一致，发热更容易做匀，杂质残留的水平也更低。
• 加工带入的污染：刀具与工装磨损物、粉尘、包装接触，都会把"纯"这件事往回带。开缝、掏槽之后要逐条清粉清缝，把缝里、内腔与盲孔里的粉清出来；棱边去毛刺，避免运转中掉粒。
• 流转与包装：成品单件包装、防磕碰，减少运输途中磨出新的粉；与石墨件接触的工装辅料尽量避开易带入金属污染的方案。

一句话：真空炉件的洁净不是靠出厂检验挑出来的，而是靠料端和工序一路守下来的。

三、关口二·自身受热也要匀：升降温与热应力

真空炉的升降温节奏常按工艺自由安排，有时升降都快。石墨抗热震的能力相对不错，但它吃亏的地方不是温度高不高，而是同一件上的温差大不大——温差一大，照样会裂。

发热体自身也要受热均匀。壁厚偏薄的那一段，截面小、电阻大，通过的电流密度更高，发热更快；如果它同时散热条件还更差，两头一起作用，这一处就要偏热。长期偏热的那一段，是这类件的常见失效起点。

还有一层：真空里散热只能靠辐射，而辐射的强弱跟表面温度、跟周围有没有承接的面都有关系。于是外表面与内表面的冷却速度可以差出不小的距离，紧挨着发热体的那几排件与外围的件，也会走出不同的温度。这也是为什么在真空炉里，壁厚均匀与缝的排布均匀不只是电参数的事，同时也是热应力的事——要让每条带通过电流时产生的热量、与它能散掉的热量，彼此相称。

四、关口三·装配：谁跟谁贴着，热态下说了算

一件真空炉发热体装进热场，四周都是要配合的件：一端或两端接电极与导电件，外侧是隔热屏，内侧是坩埚、料筐或料盘，下面还有支承件与绝缘件。件与件之间的接触状态，在真空炉里分量更重。

• 端面与电极的接触面：端面要平整，并且垂直于筒身轴线，接触面要贴合。接触不良的地方接触电阻偏大，通电时就在那一圈局部发热。这类问题从外面看不出来，却常常是发热体失效的起头。
• 与隔热屏之间的距离：宜匀。间距不均，各处被遮挡的程度与散热条件都不同，圆周方向就会走出温差；装的时候一边贴、一边空着，等于人为造出一条不均的路径。
• 与支承、绝缘件的热膨胀协调：石墨件之间、石墨与金属件之间、石墨与绝缘件之间，线膨胀系数本来不同，冷态装得上不代表热态不受力。石墨抗拉抗弯偏弱，热态下被顶住、被拉住的力集中在局部，容易在那里起裂。真空炉的内部结构往往层层相套，一层变形还会被旁边几层接着放大，这一条格外要提。
• 立式安装的自重与找正：筒身立起来，下端承重、上端找正，热态下筒身会沿径向与轴向膨胀。支承方式要既能承重，又给热态变化留出余地。
• 缝口与口沿的保护：这是筒壁上的薄处，装炉、取件、清理时容易被碰伤。装配前对这些位置的检查与保护，是低成本也高回报的一步。

把话说白：真空炉里的发热体不是单独在干活，它跟电极、隔热屏、支承绝缘件是一组在配合的件。有些发热体不是用坏的，而是装上那一刻接触与间隙就没理顺，隐患在升温之后才露出来。

五、它在真空炉里的寿命账：怎么判断该换件了

石墨发热体的电阻不是一辈子不变的。服役过程中筒壁与缝壁逐渐变薄，截面变小、缝变宽，电阻随之上升；在同样的电压下，输出功率往下掉，现场就表现为炉温上不去、升温变慢、同炉温差变大。这属于消耗性变化，是正常现象，但要能被看见。

失效一般从这几处起头：壁厚偏薄处或电流密度偏高的位置先局部过热；缝端、口沿这些薄处先崩口；反复升降温的热震在这些位置留下裂纹；与电极的接触面接触电阻偏大，也会在那一圈先出问题。这几处的共同点是位置大多在受力或受流的转折处，所以加工、吊装、装配里反复强调护住它们。

比较实用的做法是定期测量电阻并记录。拿到一串变化趋势，比单次判断"坏没坏"有用得多，也便于安排换件时机。成组使用的一批，宜成组更换，避免新旧混用导致功率分配不均，炉温均匀性跟着受影响。

边界也要一并说清。真空或惰性气体保护的环境，正好避开了石墨在氧化性气氛下会氧化损耗这一点，这是它在这类炉子里用得多的原因；但真空维持不住、或者工艺中引入了氧化性气体时，石墨仍会氧化损耗。这不是发热体自己能解决的问题，需要结合炉况一起判断。说到底，石墨的长处是"高温、洁净、可按图成型"，它是一项专用方案，并不是所有加热场合都非它不可。

六、加工端要盯的几处

• 坯料规格与出材率：这件是从整块料里掏出来的，大直径长筒对坯料规格有要求，而大规格高纯坯的供应有限。中心料与外圈余料怎么用，直接决定这类件的成本结构——它未必是"越大越贵"，而是"越费料越贵"。
• 内外圆的同轴与壁厚均匀：车内外圆尽量在一次装夹里完成，把壁厚差控制住。前面说过，壁厚均匀既是电阻均匀，也是热应力均匀，这是这道活里比较吃时间的一处。
• 开缝：缝宽、缝位、缝深按图逐道核对，不凭手感。缝宽偏差不是外观偏差，而是电参数偏差，很小的缝宽差落到输出功率上就是一个能被感觉到的量。上下交错的方向与位置要一次对好，缝端留过渡、棱边倒钝去毛刺——加工之后的这道处理不是收尾动作，而是性能工序。
• 端部法兰与引出段：这类件的一端常带加粗的法兰段或引出段，上面有安装孔、台阶、止口甚至键槽。这些特征相对筒身与缝的位置关系要有统一基准，否则装配时对不上。
• 长筒走内孔：刀杆悬伸长，容易出现"两头准、中间让出去"，内孔形位宜分段测量核对。
• 夹持与吊装：筒形件刚性有限，夹紧力偏大或集中在几处，会在筒壁上留下看不见的暗伤，装炉受热之后才显现；大件的吊装与翻面，也容易碰伤缝口。
• 清粉清缝：石墨切出来是粉不是屑，容易挂在缝里、内腔和盲孔里，开缝之后逐条清理。对真空炉件来说，这一步的分量比一般件更重。
• 成组一致性：成套交付时建议同批材料、同一条工艺路线，各件的电阻差异尽量小。

要算的账	一般气氛炉发热体	真空炉发热体
传热主导方式	气体对流与辐射一起起作用	对流基本被抽走，主要靠辐射
主矛盾	气流组织与温度场怎么配平	发热体与料的相对位置、遮挡与间距
洁净要求	有气流稀释，把杂质控住即可	没有旁路可退，料端与工序一路守
与外围件配合	结构件、电极为主	再叠加隔热屏、支承、绝缘件的层间协调
升降温与热震	受气氛与炉体结构约束	节奏更自由，自身受热均匀更吃紧
失效判据	电阻漂移、局部过热、缝端崩口	同上，另加接触面的接触电阻偏大
试错成本	以单件验证为主	常要在整套热场里验证，单件之外还要看成组表现

七、图纸与订单上，宜把这几项写清楚

• 装在哪、怎么装：炉膛尺寸、发热体在炉内的姿态（立式或卧式）、与电极的连接方式；
• 目标温度区间与炉内环境：真空度要求、是否会有氧化性气体引入——这一项决定材料能不能用、用哪一档；
• 功率、供电电压与引入方式：电极从哪一端引入、单端还是两端，这两项直接决定需要的电阻，也就决定了缝的排法；
• 缝的参数与布置：缝数、缝宽、缝深，以及上下交错的排法；
• 端面与口部形式：是否有安装孔、台阶、止口或键槽，倒角怎么给；
• 与外围件的配合：与隔热屏、支承件、绝缘件之间的间隙与热态余量；
• 成组件数与一致性要求：同炉几件、电阻差异希望控到什么程度；
• 验收方式：尺寸与形位按哪几个测点量、测的时候件是立放还是平放、电阻或功率用什么口径核对；
• 吊装与包装要求：缝口与口沿的临时保护值得提前讲一句；
• 验证节奏：炉子工况或尺寸不确定时，先做单件或小批验证，跑通一轮再放量，试错成本相对可控。

八、关于信瑞达石墨的真空炉石墨发热体

信瑞达石墨专业生产石墨发热体已有 30 年，在筒形、板状等发热元件的按图定制加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控壁厚、缝宽缝位、端面垂直度等关键尺寸的公差，产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。

位于河南平顶山宝丰的厂区既有石墨材料产能，也有机加工产线，筒身的车削、开缝、缝口处理与清粉检验可在厂内配套完成。较稳妥的推进方式，是先把炉膛尺寸、目标温度、真空度与炉内环境、功率与供电电压、与电极的连接方式说清楚，再据此匹配石墨牌号与加工精度；尺寸或工况不确定的，先做单件或小批验证，确认发热表现与装配状态之后再放量。

写在最后

真空炉石墨发热体看上去只是一段"开着竖缝的黑色圆筒"，但它要干的活比"发热"长一截：在真空里，热量得靠辐射翻出去，于是它的形状要围着炉膛走，布置与间距要替热度找路，用料要替洁净兜底，而壁厚与缝的排法既要管电参数，也要管它自己受热匀不匀。它用得住用不住，一半看材料牌号与加工精度，尤其是壁厚、缝宽缝位和端面有没有做准做匀；一半看炉内环境、供电与装配关系有没有理顺。选型时较稳妥的做法，是先把炉膛尺寸、目标温度、真空度、功率电压与配合关系列清，再判断该上哪一档牌号与精度。具体工况仍建议结合实际参数确认。
