粉末冶金石墨模具：一整板方腔排下去，为什么"角"和"壁"才是真门槛？

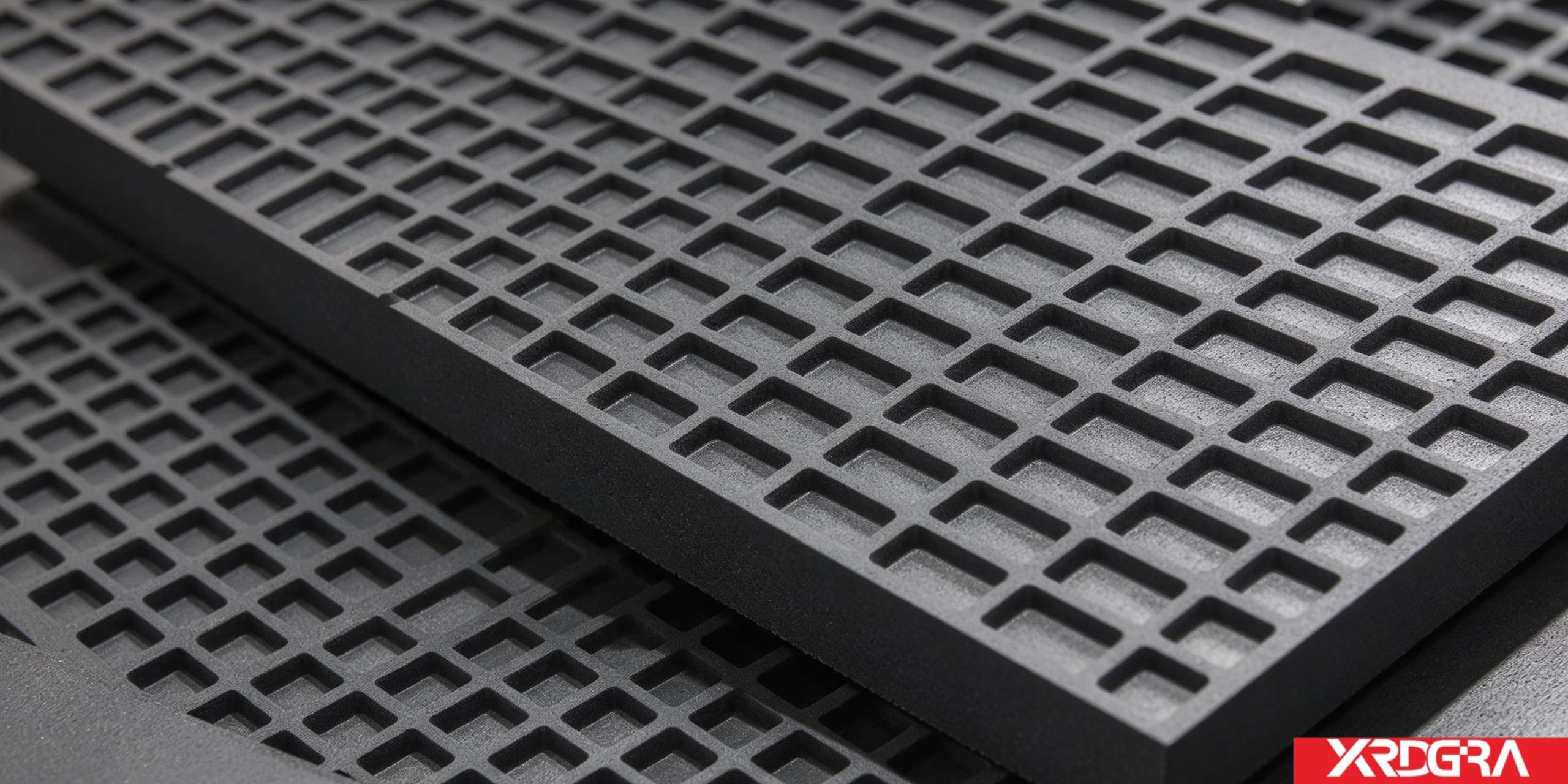

这类件的典型形体，是一块石墨板，板面成片密排着方形或矩形的腔，腔与腔之间留下一道道纵横交叉的薄壁，板四周留出一圈较宽的整块边区；多片一起周转时通常分层平放。它装的是粉料本身——一腔一份，一次成型或一炉烧成就出多份。这篇文章先说清它与相邻几类石墨件的边界，再讲粉末冶金的成型与烧结两段各自向它要什么，为什么全件的关键落在"角"和"壁"上，加工端容易被低估的几处，以及选型、验收与使用边界。

信瑞达石墨 · 技术专栏

一、先把它和相邻的几类石墨件分开

成型与烧结工序里的石墨工装件有几种，彼此挨得很近，先把这件的位置摆正，后面的账才讲得下去。

• 承烧板、烧结盘：把工件托起来，自身基本不装料，讲究的是平整、不变形、不粘料；
• 石墨盒子、石墨舟、石墨匣钵：一个大腔装一堆料或一堆压坯，讲究的是腔体规整、壁厚均匀、排气顺畅；
• 带贯通孔阵列的烧结模具：孔负责排气，或者让芯棒、顶杆穿过去，讲究的是孔径、孔距与孔壁完整；
• 锥形型腔的装粉板：腔口开得宽、往下渐收，锥度主要服务于脱模，腔与腔之间是否一个样是它的核心；
• 本文讲的这一类：腔是方（矩形）的、四壁近似直壁，密排成一整片，腔与腔之间是纵横交叉的薄壁。

关键差异落在腔的轮廓上。腔做成锥形，脱模靠的是"斜"——整圈均匀退让，坯件顺着锥面滑出来；腔做成方直，脱模能借的斜度很小，就得靠"角"和"壁"一起配合。方腔还多出一件锥腔没有的麻烦：粉料要填到四个直角里去，而直角恰恰是不容易填实的地方。

它和盒、舟这类容器的差别也不只是"腔多腔少"。容器是一个腔装一堆，装料按重量、按体积算；这一类是很多腔各装一份，每份的量、外形、致密度都由腔去定。腔的形状偏一点，坯件的轮廓就跟着偏；这也是这类件通常一件一图的原因——腔的数量、排列、单腔轮廓与深度都跟着产品走，没有可以照抄的通用值。

二、成型与烧结两段，各向它要什么

粉末冶金这条线上，石墨模常常跨在两段之间：成型段（装粉、压制、脱模）与烧结段（升温、保温、降温）。同一块板，两段看重的东西并不一样，理解了这一点，后面谈公差取舍才不会偏。

成型段看重三件。一是腔形要准——装多少粉是由腔定下的，腔大一点，这一份料就多、压出来就松；二是受压之后不能塌——若在上方配冲头压实，腔壁要扛住侧向的压力，还要扛住反复装、反复脱；三是脱模要顺——腔壁与粉料、与坯件之间的摩擦要小，尤其不能有哪个角把坯件拉住。

烧结段看重另外三件。高温下尺寸要稳（腔口与腔深不要跑）、不与料反应也不带进金属杂质（纯度高、洁净度好）、导热要相对均匀（同炉的多份受热接近）；此外还要扛得住进出炉与升降温的急冷急热，这是抗热震的事。

石墨在这几项上同时不弱：受热变形小、抗热震、化学惰性、自润滑性好且与多数粉料不易粘结、导热比较均匀、铣钻磨都能上因而做得成成片的复杂腔形、自重轻便于装卸。它不占优势的地方也很明确——脆，腔口与薄壁怕磕碰；在氧化性气氛下持续高温会氧化损耗。这两条划出了它的使用边界，第五节还会专门讲。

三、全件的关键：角和壁

这类板的图纸上尺寸很多，但真正决定好不好用的，集中在"角"与"壁"这两处，加上围绕它们的一圈边区、一层板厚。

其一，四个直角上，压着三件事。

• 装粉：粉料流到直角的角落，常常填不满。角部留空，压实之后坯件的那个角就松、就缺，甚至从角上起裂。所以腔的四个角通常要做圆角，让粉能顺进去；但圆角一大，成品方片的角就不够"方"，也占掉有效尺寸。圆角取多少，是"填得满"和"留得住方"之间的一笔对冲，实际由产品图纸与粉料特性共同定；
• 脱模：直壁方腔脱模时，摩擦在四个角上集中得明显，而坯件上薄弱处也恰好是角（尖角是应力集中点），轻则拉毛，重则掉角。所以腔壁往往还要留一点很小的脱模斜度，让上层先松、逐层退让。斜度给多少，同样要与产品允许的尺寸留多少一起看——给大了，坯件的侧壁轮廓就走形；
• 加工与清粉：角是刀具进出的死角。小径刀清角，刚性差、易让刀、易崩；清粉时角上容易留残粉，残粉装炉后落到坯件上，就是一处夹杂或者硬度异常。

其二，壁不是单向的筋，是一张交叉的网。承烧板上的加强筋通常是单向的，而这类板的壁纵横相交，把整块板分成了一个个格子。这张网承担四件事：

• 装料率：壁越薄，同样板面上排的腔越多、一板装的份数越多，这笔账很有吸引力；
• 刚度：壁太薄，板在受压、装卸与反复热循环时容易从壁处起裂；石墨偏脆，窄壁在加工与清腔时也容易崩，崩掉一处，挨着它的两个腔口尺寸一起受影响；
• 传热：壁是相邻腔之间的传热通道。壁厚，通道宽，腔与腔的温差相对小；壁薄，局部热容小，升温时更容易被拉开差距；
• 交叉点：纵横两向壁相交的地方，材料局部偏厚、热容也偏大，又离四个腔都很近。它是整板温度分布上比较特殊的位置，也是加工时接刀与清角集中的位置。

所以"壁做多厚"不是找一个数就完事，而是在装料率、刚度、传热、加工性四头之间取一个平衡点——哪一头让得多，要看这块板是用在哪台设备、做哪种产品。

其三，外圈那一圈边区。板四周留出的整块实心区不装料，但它在干几件事：手持抓取与搬运（不至于抓到薄壁上去）、在垫板或底板上放置的稳定性、边缘磕碰的缓冲，以及给整板当一圈"加强箍"——对平面度的保持有实际帮助。边区留多宽，与"能多排几腔"直接对冲，是要权衡的。

其四，板厚、腔深与腔底。腔深与板厚一起决定底下还剩多厚。底留得太薄，热态下腔底与坯件接触的位置更容易被压出局部变形；腔底与四壁的转接处，是应力集中点，也是清粉容易留死角的地方，通常靠圆角过渡。板整体做厚，扛压好，但热容大、升降温跟随慢；做薄，跟随快，刚度又弱。怎么定，要看装炉方式与承压情况。

其五，整片腔与板边的相对关系。腔阵列相对板边、边区的位置，以及（若有）定位或紧固特征与腔阵列的相对位置，决定它能不能在工装里就到位。这类特征通常不在一次装夹里完成，相对关系一旦漂了，一片腔的位置就整体偏了。

一句话概括这件的逻辑：边区负责搬运与刚度、壁负责装料率与传热、腔的四个角负责填得满与脱得出、腔底负责放得稳、板厚负责扛得住。这几处都按图做准，一块多腔方腔板才谈得上好用。

四、加工端常被低估的几处

这类件的难点不在单个腔，而在"一整片方腔"。下面几处，是报价与交期之外真正决定成败的地方。

• 四角清角。方腔的角是刀具的死角，要清到位往往得换小径刀。小径刀刚性差、易让刀、易崩刃，切削参数只能压住；清得不到位，那一个角装粉时就填不实，等于每个腔都带着一处隐患；
• 对角线与两向尺寸。方腔的形状误差会同时落在两个方向上——单看某一边的尺寸在公差里，另一边的长短、或者对角线可能已经偏了。对角线是这类腔一个省事的校验量，量一次就能把两个方向的综合偏差带出来；
• 深腔让刀。腔深、腔窄、刀具伸出长的时候会出现让刀，量出来的腔壁是斜的、腔底不平。这种偏差用卡尺看不出来，要靠塞规、样板或者三坐标才能发现，检验口径要提前定；
• 交叉处的接刀。纵横两向壁交会的地方，进给方向要换，接刀痕与留量处理不好，壁顶的平面与棱边就不干净，还会在交点上多切掉一点材料；
• 基准统一。板面、腔阵列、以及（若有）定位特征常分几次装夹完成。基准不统一，腔位与特征位置就会互相漂；
• 装夹力度。大面积薄板夹得过紧，松夹之后回弹，平面度跟着跑；夹持点也要避开日后参与配合的那一段；
• 崩边控制。腔口、壁顶棱、交叉点是崩边高发的位置。石墨脆，进出刀的一瞬间就可能掉一小块；崩掉一处，容积就变了，脱模也容易带料。加工顺序、进给方式与刀具锋利度都要先想清楚；
• 清粉。腔多、腔底有转接圆角，石墨粉藏在角落与腔底。清粉工作量随腔数走，这一笔要算进工时，不能按单腔件估；
• 刀具磨耗变成沿程趋势。整片腔常由同一把刀走完，刀一路在磨，腔口尺寸与腔深会随之漂移——先做的腔与后做的腔不是一回事，逐个量都在公差带里，整片摆在一起却是一条趋势。可行的做法是把换刀时机写进工序、分段留出复检，必要时把腔分成几组、各自用小批首件校准，而不是等整片做完再挑。

把这些放到一起看，锥形或圆形轮廓的型腔件与方腔密排件，要算的账并不相同：

要算的账	锥形／圆形轮廓的型腔件	密排方腔件
脱模靠什么	靠腔壁锥度整圈均匀退让，斜度是主要手段	斜度只能给很小，四角的圆角与表面状态要一起配合
形状误差落在哪	主要是一圈轮廓的均匀程度	两向尺寸与对角线，四个角还可能各不相同
装粉的难点	腔壁与腔底的填实	四个直角附近填不实，角部密度偏低
筋／壁的角色	以单向筋为主，承担刚度与传热	纵横交叉成网，交点材料偏厚，接刀与清角集中
加工重点	回转轮廓的尺寸与圆度	小径清角、深腔让刀、交叉处接刀
试错成本	打一件试样即可评估腔形与脱模	一块板报废，搭进材料、机加工时与交期

五、主要用在哪些地方

应用领域	腔在承担的事
粉末冶金结构件	铁基、铜基等粉料的定量装填与压坯成型，一腔一份
硬质合金	对腔的一致性与腔壁表面要求较高，成型后直接进入烧结
磁性材料	成型腔阵列，控制单件的重量与外形一致
超硬材料与磨具	磨料与结合剂分腔装填，多腔同炉烧成
陶瓷与电子元件	素坯成型，腔的尺寸分布影响烧成后的成品尺寸分布
化工与催化剂粒料	成型粒料或载体，腔形决定颗粒的外形与堆积方式

凡是要把一份份粉料定量装起来、再一起压或一起进炉的工序，这类型腔板都有出场的机会。至于某台设备该用多大的板、腔怎么排、四角留多大圆角、壁做多厚，都要结合产品图纸、粉料特性与成型／装炉方式来定，没有可以直接套用的通用值。

六、周转、堆放与使用边界

先说周转。这类板通常做得较薄较长，片数多、进出频繁，堆放方式直接关系腔口安全：腔面对腔面直接叠压时，上面的重量都落在壁顶与腔口棱上，薄壁与腔口位置容易受伤。分层垫隔、避免重压在同一处、抓取时避开壁顶与腔口，是省事也有效的几条做法。转运中把板平放并做好角部与腔口保护，比事后修一件报废件便宜得多。

石墨怕的不是热，是热加氧气的组合。这一条对型腔板同样成立，也是它多用于真空炉与保护气氛炉的原因。

在空气等氧化性气氛、温度持续偏高时，石墨会发生氧化损耗。腔口、腔底转接这类比表面积大的位置往往先受损，腔口一旦变大变钝，出件的尺寸与重量就跟着飘。真空或惰性气体保护能避开这个问题；若要在含氧环境使用，需要对损耗有预期并做相应防护。

• 积粉与结垢。成型剂挥发物、粉料残渣会慢慢沉积在腔壁与角上。清了，腔的尺寸能保持；不清，等于腔在慢慢变小——小到一定程度，装粉量不够，坯件重量先掉。建议按炉次清腔与检查，必要时复检腔口尺寸；
• 磕碰。腔口与壁顶是重点保护位置，装取、清腔时磕掉一处，那一腔的出件就不合格，整块板可用的腔数也跟着少一个；
• 热膨胀这一处属于使用侧，但与石墨件直接相关：板与垫板、料框、冲头之间的间隙，要把升温后的变化一并算进去，冷态刚好、热态顶死或者晃荡，都不行；
• 装粉量同理：腔做的是一致性，具体装多少还要靠现场形成稳定的操作，机器与手工的差异要一并考虑。

再就是它的消耗属性。腔在反复装脱、清腔与热循环之后会慢慢失准，与其硬撑到整批出件开始波动，不如按消耗件定期检查、到点更换，反而更省——一块板的钱，通常比它带坏一批坯件要轻。

七、关于信瑞达石墨的粉末冶金石墨模具

信瑞达石墨专业生产石墨与石墨制品已有 30 年，在成片型腔、方腔密排这类石墨件的按图加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控腔口尺寸、腔深、腔位、壁厚与圆角这些关键公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。位于河南平顶山宝丰的厂区既有石墨材料产能，也有机加工产线，型腔板的备料与加工可在厂内配套完成。

可承接粉末冶金石墨模具及各类多腔石墨工装件的定制，支持来图来样与小批试样。较稳妥的推进方式，是先把产品图纸、粉料特性与成型方式、烧结条件与气氛说清楚，再据此匹配石墨牌号与腔形方案；图纸或工况尚不明确的，先做单件或小批验证，跑通一轮之后再放量，试错成本相对可控。

写在最后

粉末冶金石墨模具看着就是一块板上挖一片方坑，可它的难度不在"开得出腔"，而在腔与腔之间那张网里的每一个角。这笔账一半在加工端：靠小径清角、刀具管理、基准统一与分段复检守住；另一半在使用端：靠清腔、防磕碰与气氛控制守住。实际采购时，把产品图纸、粉料特性与成型／装炉方式先摆清楚，再谈腔形、圆角、壁厚、牌号与检验口径，是较稳妥的路径；具体工况仍建议结合实际参数与图纸确认。
